Màn hình LED là gì? Tìm hiểu cấu tạo, phân loại và cách chọn

Trong quá trình tìm hiểu giải pháp trình chiếu cho quảng cáo, sự kiện hay showroom, rất nhiều người thường nhầm lẫn giữa màn hình LED, LCD, IPS, Pixel Pitch, kích thước và độ phân giải. Có người nghĩ màn hình càng to càng nét, có người lại cho rằng cứ P nhỏ là đẹp nhất. Thực tế, để chọn đúng màn hình LED phù hợp, bạn cần hiểu rõ cấu tạo, nguyên lý hoạt động, khoảng cách nhìn cũng như cách các thông số kỹ thuật ảnh hưởng trực tiếp đến chất lượng hiển thị. Trong bài viết này, Nextworld sẽ giúp bạn hiểu toàn diện màn hình LED là gì, cách hoạt động, phân loại, ưu nhược điểm và cách lựa chọn phù hợp nhất cho từng nhu cầu thực tế.

1. Màn hình LED là gì?

Màn hình LED (Light Emitting Diode screen) là một loại màn hình hiển thị phẳng sử dụng các đi-ốt phát quang (LED) làm nguồn sáng tự phát sáng để hiển thị hình ảnh, video mà không cần đến đèn nền phụ trợ bên ngoài.

Chính nhờ khả năng tự phát sáng này mà màn hình LED sở hữu:

• Độ sáng cực cao
• Màu sắc rực rỡ
• Độ tương phản mạnh
• Hiển thị tốt ngoài trời
• Kích thước linh hoạt gần như không giới hạn

Hiện nay, màn hình LED được ứng dụng rộng rãi trong:

• Quảng cáo ngoài trời
• Sân khấu sự kiện
• Trung tâm thương mại
• Showroom
• Phòng họp
• Trung tâm điều hành
• Nhà hàng, khách sạn
• Sân vận động

Khác với TV thông thường, màn hình LED chuyên dụng có thể ghép từ nhiều module nhỏ để tạo thành màn hình kích thước cực lớn mà vẫn đảm bảo độ đồng đều hình ảnh.

2. Cấu tạo của màn hình LED là gì?

Một màn hình LED hoàn chỉnh thường bao gồm các thành phần chính sau:

2.1. Module LED

Module LED là thành phần quan trọng nhất, chứa hàng nghìn bóng LED nhỏ được sắp xếp theo ma trận điểm ảnh.

Nhiều module sẽ ghép lại để tạo thành một màn hình lớn hoàn chỉnh.

Khoảng cách giữa các điểm ảnh được gọi là Pixel Pitch (P).

Ví dụ:

• P2 = khoảng cách 2mm
• P3 = khoảng cách 3mm
• P5 = khoảng cách 5mm

Pixel Pitch càng nhỏ:

• Hình ảnh càng sắc nét
• Khoảng cách nhìn càng gần
• Giá thành càng cao

Xem thêm Module LED là gì? Cấu tạo, phân loại và ứng dụng chi tiết

2.2. Cabinet LED

Cabinet là khung chứa module LED, giúp cố định và bảo vệ hệ thống. Cabinet thường được làm từ nhôm đúc hoặc thép để đảm bảo độ bền và tản nhiệt tốt.

Nhiệm vụ:

• Cố định module
• Tản nhiệt
• Bảo vệ linh kiện
• Hỗ trợ lắp đặt

Cabinet thường được làm bằng:

• Nhôm đúc
• Thép
• Magie

Tùy vào môi trường indoor hoặc outdoor.

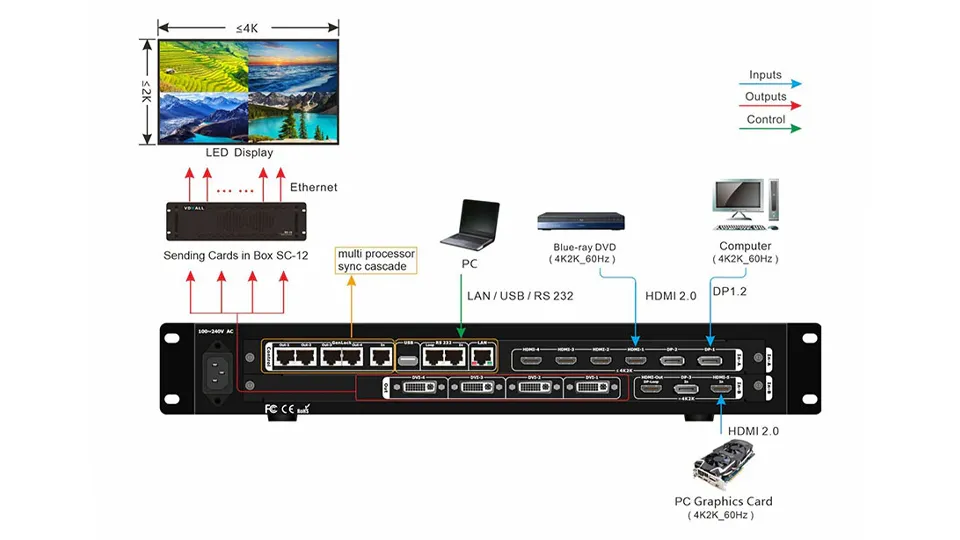

2.3. Bộ xử lý hình ảnh

Bộ xử lý hình ảnh (Video Processor) nhận tín hiệu từ:

• Máy tính
• Camera
• Laptop
• Bộ phát video

Sau đó xử lý và truyền dữ liệu tới màn hình LED.

Thiết bị này quyết định:

• Độ mượt hình ảnh
• Khả năng scaling
• Đồng bộ màu sắc
• Độ trễ tín hiệu

2.4. Nguồn điện và card điều khiển

2.4.1. Card phát (Sender Card)

Thường được tích hợp trong bộ xử lý hình ảnh hoặc lắp trong một hộp riêng (Sending Box) đặt cạnh máy tính điều khiển. Bộ phận này có nhiệm vụ mã hóa toàn bộ tín hiệu hình ảnh từ máy tính thành các gói dữ liệu truyền qua dây cáp mạng chuẩn CAT5E hoặc CAT6.

Có nhiệm vụ:

• Nhận tín hiệu video
• Chuyển đổi dữ liệu
• Gửi tới card thu

2.4.2. Card thu (Receiver Card)

Được lắp đặt bên trong từng cabinet LED. Thiết bị này nhận dữ liệu từ card phát, phân tích cấu trúc sơ đồ đi dây và phân chia dữ liệu hình ảnh chính xác xuống cho từng IC điều khiển trên các tấm module để hiển thị đúng phân vùng hình ảnh được phân công.

Có nhiệm vụ:

• Nhận dữ liệu từ card phát
• Điều khiển từng module LED

2.4.3. Bộ nguồn

Màn hình LED sử dụng điện áp xoay chiều 220V AC thông thường. Tuy nhiên, các bóng LED và IC điều khiển chỉ hoạt động với dòng điện một chiều điện áp thấp (thường là 5V DC, một số dòng cao cấp dùng 4.2V hoặc 3.3V). Do đó, các bộ nguồn chuyển đổi chất lượng cao (như nguồn Meanwell, G-energy) được bố trí dày đặc bên trong cabinet để cấp điện ổn định, hạn chế tối đa nguy cơ sụt áp hay quá nhiệt.

Xem thêm

• Card thu phát tín hiệu màn hình LED là gì? Chức năng của từng loại card
• Card màn hình LED là gì? Cách lựa chọn Card màn hình LED

3. Màn hình led hoạt động như thế nào?

Nguyên lý hoạt động của màn hình LED dựa trên sự điều khiển dòng điện chạy qua các đi-ốt phát quang bán dẫn độc lập.

Quy trình truyền tải dữ liệu diễn ra như sau:

• Nguồn phát (như máy tính hoặc camera) xuất video số qua cổng HDMI/DVI đến Bộ xử lý hình ảnh.
• Bộ xử lý hình ảnh căn chỉnh khung hình theo đúng kích thước thực tế của màn hình LED, sau đó chuyển tín hiệu sạch sang Card phát.
• Card phát chuyển đổi luồng dữ liệu hình ảnh thành dạng tín hiệu nối tiếp tốc độ cao và truyền đi qua cáp mạng RJ45 đến hệ thống Card thu lắp trong các cabinet.
• Card thu nhận dữ liệu, giải mã và gửi các xung tín hiệu điều khiển dòng điện (tần số dao động từ vài nghìn đến hàng chục nghìn Hz) đến các IC điều khiển trên module.
• IC điều khiển sẽ cấp nguồn cho các bóng LED phát sáng. Bằng cách thay đổi cường độ sáng của 3 màu cơ bản là Đỏ (Red), Xanh lá (Green), Xanh dương (Blue) từ mức tối nhất (0) đến sáng nhất (255)

4. Pixel Pitch là gì?

Pixel Pitch (thường được ký hiệu bằng chữ P) là khoảng cách vật lý đo bằng milimet (mm) tính từ tâm của một điểm ảnh (pixel) đến tâm của điểm ảnh liền kề bên cạnh nó.

Ví dụ:

• Màn hình LED P2 có khoảng cách giữa tâm hai bóng LED cạnh nhau là 2 mm.
• Màn hình LED P3 có khoảng cách giữa tâm hai bóng LED cạnh nhau là 3 mm.
• Màn hình LED P10 có khoảng cách giữa tâm hai bóng LED cạnh nhau là 10 mm.

Ký hiệu chữ P đi kèm với con số càng nhỏ chứng tỏ mật độ phân bố bóng LED trên bề mặt màn hình càng dày đặc.

5. Pixel Pitch ảnh hưởng đến chất lượng màn hình LED như thế nào?

Thông số Pixel Pitch đóng vai trò quyết định cấu hình kỹ thuật, chất lượng trải nghiệm thị giác và trực tiếp chi phối chi phí đầu tư của toàn bộ hệ thống.

5.1. Độ nét

Mật độ điểm ảnh trên 1 m² diện tích màn hình được tính dựa trên Pixel Pitch theo công thức tỷ lệ nghịch. Khi Pixel Pitch giảm đi một nửa, số lượng điểm ảnh trên cùng một diện tích sẽ tăng lên gấp bốn lần.

Ví dụ, mật độ điểm ảnh của một số loại màn hình phổ biến:

• Màn hình P4: Có khoảng 62,500 điểm ảnh/m².
• Màn hình P2: Có khoảng 250,000 điểm ảnh/m² (gấp 4 lần P4).
• Màn hình P1: Có khoảng 1,000,000 điểm ảnh/m² (gấp 16 lần P4).

Do đó, màn hình có chỉ số P càng nhỏ thì độ nét, độ chi tiết và độ mượt của hình ảnh hiển thị càng cao, hạn chế tối đa hiện tượng vỡ hạt hay răng cưa khi trình chiếu văn bản, số liệu chi tiết.

5.2. Khoảng cách nhìn

Khoảng cách từ mắt người xem đến màn hình quyết định việc bạn nên chọn chỉ số Pixel Pitch nào. Có một quy tắc thực tế trong ngành kỹ thuật hiển thị để tính khoảng cách nhìn tối thiểu giúp mắt người không còn nhìn thấy các điểm bóng LED riêng lẻ:

Khoảng cách nhìn tối thiểu (m) ≈ P × 1.2

Trong đó P là chỉ số Pixel Pitch tính bằng milimet.

Ví dụ:

• Với màn hình P2, khoảng cách nhìn tối ưu là từ 2.4 m trở lên.
• Với màn hình P3, khoảng cách nhìn tối ưu là từ 3.6 m trở lên.
• Với màn hình P10, người xem cần đứng xa ít nhất 12 m để thấy hình ảnh mịn màng và không bị lóa, mỏi mắt.

5.3. Giá thành

Giá thành của màn hình LED tỷ lệ nghịch rất mạnh với chỉ số Pixel Pitch. Để sản xuất màn hình có chỉ số P nhỏ (như dòng Micro LED hay Fine Pitch từ P0.9 đến P1.5), nhà sản xuất phải sử dụng các bóng LED siêu nhỏ, công nghệ đóng gói bo mạch SMT độ chính xác cực cao, số lượng IC điều khiển tăng gấp nhiều lần và quy trình kiểm định chất lượng vô cùng khắt khe.

Chính vì vậy, một chiếc màn hình LED P1.2 cùng kích thước có thể có giá cao gấp nhiều lần so với màn hình P3. Việc lựa chọn đúng chỉ số P vừa đủ với khoảng cách nhìn thực tế sẽ giúp doanh nghiệp tiết kiệm được một khoản ngân sách cực kỳ lớn.

6. Phân loại màn hình LED

Dựa vào môi trường lắp đặt và sử dụng, màn hình LED được chia thành 2 loại chính, mỗi loại được thiết kế với những đặc tính kỹ thuật riêng biệt để đáp ứng điều kiện môi trường.

6.1. Màn hình LED Indoor (Trong nhà)

Màn hình LED Indoor được thiết kế chuyên dụng để sử dụng trong các không gian có mái che, không chịu tác động trực tiếp của thời tiết.

• Đặc điểm: Không có khả năng chống nước, chống bụi cao (thường đạt chuẩn IP20 – IP43). Độ sáng vừa phải (khoảng 500 – 2000 cd/m2), phù hợp với điều kiện ánh sáng trong nhà, không gây chói mắt cho người xem ở khoảng cách gần.
• Điểm mạnh: Độ phân giải cực cao, khoảng cách giữa các điểm ảnh (Pixel Pitch – P) nhỏ (thường từ P1.2 đến P4), cho hình ảnh sắc nét, chi tiết, góc nhìn rộng. Thiết kế mỏng nhẹ, dễ dàng lắp đặt và bảo trì.
• Ứng dụng: Phòng họp, hội trường, trung tâm thương mại, sân khấu tiệc cưới, nhà hàng, quán bar, studio truyền hình, rạp chiếu phim…

6.2. Màn hình LED Outdoor (Ngoài trời)

Màn hình LED Outdoor là “chiến binh” thực thụ, được chế tạo để hoạt động bền bỉ trong mọi điều kiện thời tiết khắc nghiệt.

• Đặc điểm: Khả năng chống nước, chống bụi, chống ẩm, chống tia UV tuyệt vời (thường đạt chuẩn IP65 – IP68). Độ sáng cực cao (từ 5000 – 10000 cd/m2), đảm bảo hình ảnh vẫn rõ nét, rực rỡ ngay cả dưới ánh nắng mặt trời trực tiếp.
• Điểm mạnh: Độ bền bỉ vượt trội, tuổi thọ cao. Các linh kiện được bảo vệ cẩn thận trong các cabin kín nước, hệ thống tản nhiệt được thiết kế đặc biệt. Pixel Pitch thường lớn hơn (từ P4 đến P20) phù hợp cho việc quan sát từ khoảng cách xa.
• Ứng dụng: Biển quảng cáo ngoài trời (Billboard), mặt tiền tòa nhà, sân vận động, quảng trường, sự kiện âm nhạc ngoài trời, biển báo giao thông.

Bảng so sánh màn hình LED Indoor và Outdoor

7. Ưu và nhược điểm của màn hình LED

7.1. Ưu điểm của màn hình led

“Màn hình led là gì và ưu điểm của nó như nào?”, không phải ngẫu nhiên mà màn hình LED lại nhanh chóng thay thế các công nghệ hiển thị truyền thống. Dưới đây là những “điểm cộng” khiến màn hình LED trở thành sự lựa chọn số 1:

• Độ sáng và độ tương phản vô địch: Tự phát sáng, không cần đèn nền, mang lại độ tương phản tuyệt đối (màu đen sâu thẳm) và độ sáng đủ sức “đánh bại” cả ánh nắng mặt trời (đối với dòng outdoor).
• Màu sắc rực rỡ, sống động: Thể hiện hàng tỷ màu sắc, tái tạo hình ảnh trung thực, mượt mà, không bị nhòe hay biến dạng màu sắc từ các góc nhìn khác nhau.
• Kích thước “không giới hạn”: Nhờ thiết kế dạng module ghép lại, bạn có thể tạo ra những màn hình LED với bất kỳ kích thước và hình dáng nào, từ những màn hình nhỏ vài mét vuông đến những bức tường hiển thị khổng lồ hàng trăm mét vuông, phá vỡ mọi giới hạn về không gian.
• Tuổi thọ đáng kinh ngạc: Bóng LED có tuổi thọ lên đến 100.000 giờ (tương đương hơn 11 năm hoạt động liên tục), vượt xa các loại bóng đèn thông thường, giảm thiểu chi phí bảo trì và thay thế.
• Tiết kiệm điện năng, thân thiện môi trường: Tiêu thụ ít điện năng hơn so với công nghệ LCD hay máy chiếu cùng kích thước. Hơn nữa, bóng LED không chứa các chất độc hại như thủy ngân, an toàn cho môi trường.
• Dễ dàng bảo trì, nâng cấp: Khi có sự cố, bạn chỉ cần thay thế đúng module LED bị hỏng thay vì phải sửa chữa cả một màn hình lớn, tiết kiệm thời gian và chi phí.

Xem thêm Ưu điểm của màn hình led​ là gì? Có nên lắp đặt màn hình LED không?

7.2. Nhược điểm

• Chi phí đầu tư ban đầu cao: So với máy chiếu thông thường hoặc tivi màn hình lớn, chi phí lắp đặt một hệ thống màn hình LED chuẩn kỹ thuật vẫn là một khoản đầu tư tương đối lớn đối với các doanh nghiệp vừa và nhỏ.
• Yêu cầu kỹ thuật thi công chuyên nghiệp: Việc lắp đặt màn hình LED đòi hỏi kết cấu khung cơ khí chịu lực an toàn, đi dây tín hiệu chuẩn xác và cấu hình phần mềm đồng bộ phức tạp. Nếu thi công không đúng chuẩn kỹ thuật dễ dẫn đến hiện tượng màn hình bị phẳng không đều, xuất hiện các đường sọc đen hoặc mất an toàn về điện.

8. So sánh màn hình LED với LCD và IPS

Màn hình led là gì và nó khác màn hình LCD và IPS như nào? Để hiểu rõ hơn sự khác biệt, hãy cùng đặt màn hình LED lên bàn cân với hai công nghệ phổ biến khác là LCD và IPS (một biến thể cao cấp của LCD).

Bảng so sánh màn hình LED với LCD và IPS

Lưu ý: Thuật ngữ “Tivi LED” trên thị trường hiện nay thực chất là Tivi LCD sử dụng đèn nền LED (LED-backlit LCD), khác hoàn toàn với công nghệ Màn hình LED (Direct View LED) được đề cập trong bài viết này.

>> Xem thêm Màn hình LED và LCD là gì? So sánh màn hình LED và LCD

9. Ứng dụng tực tế của màn hình LED

Sự linh hoạt và tính năng vượt trội đã đưa màn hình LED “phủ sóng” mọi lĩnh vực trong cuộc sống:

• Quảng cáo và Truyền thông: Biển quảng cáo ngoài trời cỡ lớn (OOH), màn hình quảng cáo trong thang máy, trung tâm thương mại, sân bay, nhà ga… thu hút sự chú ý tuyệt đối của người qua lại.
• Sự kiện và Giải trí: Trở thành phông nền (backdrop) không thể thiếu cho các sân khấu âm nhạc, liveshow, tiệc cưới, lễ hội, sự kiện ra mắt sản phẩm… tạo ra những hiệu ứng thị giác bùng nổ.
• Trình chiếu hội nghị, giáo dục: Thay thế máy chiếu trong các phòng họp trực tuyến, hội trường lớn, giảng đường, mang lại hình ảnh rõ nét, chuyên nghiệp, hỗ trợ tối đa cho việc thuyết trình.
• Điều hành và Giám sát: Trung tâm điều hành giao thông, trung tâm chỉ huy quân sự, phòng an ninh… cần màn hình lớn, hoạt động liên tục 24/7 với độ sắc nét cao để theo dõi chi tiết.
• Thể thao: Màn hình hiển thị tỷ số, phát lại các pha bóng đẹp mắt trên các sân vận động.

10. Cách chọn màn hình led phù hợp

10.1. Chọn theo khoảng cách nhìn

Xác định vị trí ngồi của người xem gần nhất cách màn hình bao nhiêu mét để lựa chọn chỉ số Pixel Pitch phù hợp:

• Khán giả ngồi gần nhất cách màn hình dưới 2 m: Hãy ưu tiên chọn dòng P1.25, P1.53 hoặc P1.86.
• Khoảng cách từ 2 m đến 3 m: Lựa chọn dòng P2 hoặc P2.5 là tối ưu nhất về cả chi phí lẫn hiển thị.
• Khoảng cách từ 3 m đến 5 m: Dòng màn hình P3 là lựa chọn hợp lý nhất.
• Khoảng cách ngồi xem trên 10 m (quảng cáo ngoài trời, sân khấu lớn): Có thể chọn các dòng P4, P5 hoặc P10 để tiết kiệm tối đa chi phí.

10.2. Chọn theo môi trường

Môi trường lắp đặt quyết định bạn phải chọn dòng Indoor hay Outdoor:

• Lắp đặt hoàn toàn trong phòng: Chọn dòng Indoor để có độ mịn hình ảnh cao, tiết kiệm chi phí vật tư chống nước không cần thiết.
• Lắp đặt ngoài trời hoặc khu vực bán ngoài trời (có mái hiên nhưng bị hắt mưa, nắng chiếu trực tiếp): Bắt buộc phải chọn dòng Outdoor đạt tiêu chuẩn IP65 trở lên để đảm bảo tuổi thọ thiết bị và an toàn cháy nổ.

10.3. Chọn theo mục đích sử dụng

• Nếu chỉ dùng chạy chữ quảng cáo thông tin, ký hiệu đơn giản: Bạn chỉ cần lắp đặt các dòng màn hình LED đơn sắc (chỉ có 1 màu đỏ hoặc 1 màu vàng) hoặc màn hình 3 màu cơ bản với chỉ số P lớn (P10) để giảm thiểu chi phí.
• Nếu dùng trình chiếu video, hình ảnh chất lượng cao: Bắt buộc sử dụng màn hình LED full color (đầy đủ màu sắc RGB) với độ phân giải màn hình đạt tối thiểu chuẩn HD (1280 X 720) trở lên để đảm bảo trải nghiệm nhìn sống động.

10.4. Khi nào nên chọn màn hình LED?

Doanh nghiệp nên ưu tiên lựa chọn giải pháp màn hình LED thay vì tivi lớn hay máy chiếu khi:

• Kích thước màn hình yêu cầu vượt quá 100 inch.
• Không gian lắp đặt có độ sáng môi trường xung quanh rất cao (nhiều ánh sáng tự nhiên, đèn chiếu sáng công suất lớn).
• Bạn yêu cầu một màn hình hiển thị không có viền ghép để đảm bảo tính thẩm mỹ cao cấp.
• Cần lắp đặt màn hình có kích thước hoặc hình dáng đặc thù (màn hình siêu dài, màn hình cong, màn hình cột tròn).

11. FAQs

11.1. Màn hình LED có thay thế được TV không?

Hoàn toàn có thể. Tuy nhiên, màn hình LED thường được ưu tiên sử dụng cho các không gian yêu cầu kích thước hiển thị khổng lồ (từ 100 inch trở lên) và phục vụ mục đích thương mại, trình chiếu sự kiện chuyên nghiệp. Đối với nhu cầu giải trí gia đình ở không gian nhỏ lẻ, một chiếc tivi truyền thống vẫn là lựa chọn tối ưu và tiết kiệm hơn.

11.2. Pixel Pitch bao nhiêu là đẹp?

Không có một chỉ số Pixel Pitch nào là “đẹp nhất”, mà chỉ có chỉ số “phù hợp nhất” tùy thuộc vào khoảng cách nhìn thực tế. Nếu khán giả nhìn ở khoảng cách gần (như trong phòng họp), bạn cần chọn các dòng P nhỏ (ví dụ P1.53, P2) để trải nghiệm hình ảnh sắc nét. Ngược lại, nếu lắp đặt ngoài trời với tầm nhìn xa hàng chục mét, bạn hoàn toàn có thể dùng các dòng P lớn (P4, P5, P10) để vừa đảm bảo độ rõ nét vừa tối ưu hóa ngân sách.

11.3. Màn hình LED có tốn điện không?

Không quá tốn điện như nhiều người vẫn nghĩ. Công nghệ bán dẫn LED hiện nay có hiệu suất phát quang rất cao, giúp tiết kiệm điện năng vượt trội. Trong thực tế vận hành, mức tiêu thụ điện trung bình của màn hình chỉ bằng khoảng 30% đến 40% so với công suất tối đa ghi trên thông số kỹ thuật khi trình chiếu nội dung hình ảnh, video thông thường.

11.4. Màn hình LED ngoài trời có chống nước không?

Có, khả năng chống nước là tiêu chuẩn bắt buộc. Các dòng màn hình LED outdoor chuyên dụng luôn đạt tiêu chuẩn bảo vệ từ IP65 đến IP68. Các cabinet và tấm module được thiết kế với keo chống nước khép kín, có ron cao su bảo vệ ở các khe hở, đảm bảo hệ thống hoạt động an toàn và bền bỉ ngay cả dưới điều kiện mưa lớn hay môi trường độ ẩm cao.

Kết luận

Màn hình LED đang trở thành giải pháp hiển thị hiện đại hàng đầu nhờ khả năng trình chiếu mạnh mẽ, độ sáng cao, kích thước linh hoạt và hiệu quả truyền thông vượt trội. Việc hiểu rõ màn hình LED là gì, cấu tạo, nguyên lý hoạt động, Pixel Pitch và cách lựa chọn phù hợp sẽ giúp doanh nghiệp tối ưu chi phí đầu tư cũng như nâng cao hiệu quả quảng bá thương hiệu.
