Card màn hình LED là gì? Cách lựa chọn Card màn hình LED

Trong hệ thống hiển thị chuyên dụng, card màn hình LED đóng vai trò là bộ não trung tâm, chịu trách nhiệm tiếp nhận, xử lý và phân phối tín hiệu hình ảnh đến từng điểm ảnh với độ trễ gần như bằng không.

Đây là linh kiện cốt lõi quyết định trực tiếp đến độ sắc nét, dải màu sắc, tốc độ làm mới và sự mượt mà của video trên màn hình lớn. Nếu không có thiết bị kỹ thuật này, các module LED rời rạc sẽ chỉ là những linh kiện phát sáng vô nghĩa, không thể liên kết đồng bộ để tạo ra một bức tranh tổng thể hoàn chỉnh.

1. Card màn hình LED là gì

Card màn hình LED (hay còn được dân kỹ thuật gọi là bo mạch điều khiển LED) là một vi mạch điện tử phức tạp có nhiệm vụ chuyển đổi tín hiệu video kỹ thuật số từ các nguồn phát (như máy tính, camera, đầu đĩa, hoặc bộ xử lý hình ảnh – Video Processor) thành các tín hiệu điện đặc thù mà các bóng đèn LED (đi-ốt phát quang) có thể hiểu và hiển thị được.

Hãy hình dung một chiếc màn hình LED khổng lồ trên sân khấu hay ngoài trời được ghép lại từ hàng trăm, hàng ngàn tấm module LED nhỏ. Mỗi tấm module lại chứa hàng vạn điểm ảnh (pixel).

Để toàn bộ hàng triệu điểm ảnh này đổi màu, chớp tắt cùng một lúc, khớp chính xác với từng khung hình của video gốc mà không bị giật lag, chúng ta cần một thiết bị chỉ huy có khả năng xử lý dữ liệu khổng lồ trong tích tắc. Đó chính là nhiệm vụ của card màn hình LED.

Thiết bị này sẽ phân tách hình ảnh thành dữ liệu nhị phân, tính toán tọa độ, màu sắc, cường độ sáng của từng pixel và gửi lệnh đến các IC điều khiển (Driver IC) trên tấm module.

2. Các loại card điều khiển màn hình LED

Để một hệ thống hiển thị có thể hoạt động trơn tru từ nguồn phát đến điểm ảnh cuối cùng, bộ card điều khiển màn hình LED không thể hoạt động đơn độc. Chúng được chia thành hai nhóm thiết bị chính, làm việc theo cơ chế “kẻ tung – người hứng”. Cụ thể:

2.1. Card phát màn hình LED

Card phát màn hình LED là một thiết bị phát tín hiệu đặc biệt được thiết kế cho các đèn LED màn hình lớn. Nó bao gồm một card cứng, các linh kiện và cổng kết nối để nhận tín hiệu từ máy tính, TV, máy ảnh hoặc bộ xử lý hình ảnh thông qua cổng HDMI hoặc DVI.

Thẻ này được gắn trong bộ xử lý hình ảnh và có trách nhiệm mã hóa và hình ảnh hoặc video dữ liệu phân vùng để hiển thị trên màn hình.

Các tính năng của card phát màn hình LED bao gồm:

• Điều chỉnh màu sắc hiển thị: Thẻ phát điều chỉnh các thông số màu sắc để màn hình LED có thể tái tạo đến 16 triệu màu.
• Điều chỉnh cùng lúc nhiều module LED: Thẻ phát hiện khả năng điều khiển đồng thời nhiều mô-đun với tốc độ xử lý nhanh và phân giải đa dạng.
• Kiểm soát nhiệt độ: Thẻ này được trang bị hệ thống kiểm soát nhiệt độ để đảm bảo màn hình hoạt động ở mức tối ưu nhiệt độ.
• Nhận tín hiệu thông minh: card phát hiện khả năng nhận dạng, phân tích và đầu vào tín hiệu định dạng để chuyển đến thu thẻ, giúp hiển thị hình ảnh trên màn hình.
• Tạo tần số hiển thị hình ảnh mới: Card phát có thể điều chỉnh tần số từ 10Hz đến 3000Hz để tái tạo hình ảnh chân thực, sống động và không bị hư hỏng.

Một số mẫu card phát màn hình LED phổ biến hiện nay như: Kommander ES2 và thẻ phát hiện Kommander ES16,….

2.2. Card thu màn hình LED

Card thu màn hình LED là một thiết bị quan trọng được sử dụng trong các mô-đun LED, bao gồm cả trong nhà và ngoài trời. Nó được tổ chức thành nhiều cố định sự kiện trên một mạch cứng và các cổng truyền thông, nhận tín hiệu.

Công cụ chính của card thu màn hình LED là thu nhận hình ảnh và video tín hiệu từ thẻ phát, sau đó chúng phân phối các đèn LED mô-đun để hiển thị nội dung trên màn hình.

Ngoài ra, card thu còn tích hợp chức năng cảm ứng nhiệt độ để kiểm soát nhiệt độ bên trong màn hình LED một cách chính xác. Hơn nữa, nó còn có khả năng điều chỉnh màu sắc và độ sáng của màn hình LED.

Ngoài các tính năng trên, card thu còn có chức năng cảnh báo máy chủ nếu phát hiện trái phép hoạt động từ các tài khoản không được xác định.

Một số mẫu card thu màn hình LED phổ biến hiện nay như: card thu Kommander R12, card thu Kommander G616, card thu Kommander G628,…

>> Xem thêm Card thu phát tín hiệu màn hình LED là gì? Chức năng của từng loại card

3. Chức năng và cấu tạo card màn hình LED

Để hiểu tại sao đầu tư vào một hệ thống card điều khiển chất lượng cao lại quan trọng đến vậy, chúng ta cần đi sâu vào phân tích hệ thống chức năng và cấu tạo vật lý của thiết bị này.

3.1. Chức năng của card màn hình LED

Card màn hình LED không chỉ đơn thuần là “dây dẫn” tín hiệu. Nó là một cỗ máy tính toán vi mô với hàng loạt chức năng xử lý đồ họa tinh vi:

• Chuyển đổi và phân phối tín hiệu (Signal Routing): Tín hiệu độ phân giải cao (Full HD, 4K, 8K) chạy ở tốc độ 60 khung hình/giây chứa lượng dữ liệu khổng lồ. Card điều khiển chia nhỏ lượng dữ liệu này, định tuyến chính xác dữ liệu của điểm ảnh tọa độ (X, Y) đến đúng bóng LED tương ứng trên màn hình trong thời gian thực (Real-time).
• Quản lý độ thang độ xám (Grayscale Management): Đây là yếu tố sống còn quyết định độ sâu của hình ảnh. Card chất lượng cao hỗ trợ xử lý độ sâu màu từ 14-bit đến 18-bit (tương đương với hàng nghìn tỷ màu). Nó giúp các vùng chuyển màu (gradient) trên màn hình, đặc biệt là các vùng tối, trở nên mịn màng, không bị hiện tượng gãy màu hay phân lớp mảng màu (color banding).
• Đẩy cao tốc độ làm mới (Refresh Rate): Các IC điều khiển trên tấm LED cần nhận được lệnh chớp tắt liên tục. Card màn hình chịu trách nhiệm băm xung, duy trì tốc độ làm mới ở mức cao (thường từ 1920Hz đến 3840Hz, thậm chí 7680Hz). Điều này giúp màn hình hiển thị mượt mà với mắt thường và đặc biệt là không bị hiện tượng sọc đen chớp nháy (flicker) khi quay bằng camera, máy ảnh hay điện thoại.
• Hiệu chỉnh điểm ảnh (Pixel-level Calibration): Do sai số trong sản xuất, các bóng LED không bao giờ sáng đều nhau 100%. Card điều khiển tiên tiến có khả năng lưu trữ tệp dữ liệu hiệu chỉnh (tệp hệ số R,G,B). Nó sẽ điều chỉnh cường độ sáng của từng bóng LED riêng biệt theo thời gian thực, giúp tổng thể màn hình đạt được độ đồng đều về màu sắc và độ sáng lên tới trên 99%, loại bỏ hoàn toàn các vùng lốm đốm.
• Giám sát trạng thái thông minh: Các thế hệ card mới nhất được tích hợp tính năng gửi báo cáo ngược. Chúng liên tục theo dõi nhiệt độ thùng máy, điện áp của nguồn cấp, trạng thái kết nối cáp mạng và thậm chí phát hiện chính xác module nào hoặc bóng LED nào đang bị lỗi hỏng để gửi cảnh báo về máy tính điều khiển.

3.2. Cấu tạo của card màn hình LED

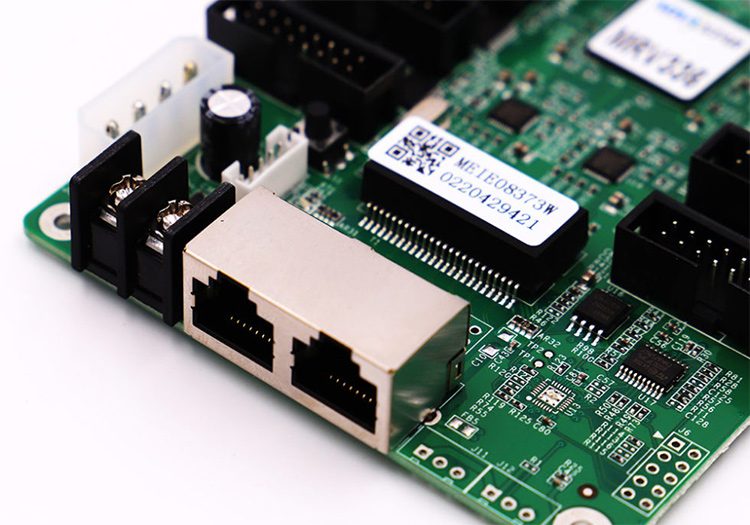

Về mặt vật lý, một chiếc card điều khiển màn hình LED là một bản mạch in (PCB – Printed Circuit Board) nhiều lớp được thiết kế tinh xảo với các thành phần linh kiện điện tử dán bề mặt (SMD) mật độ cao. Các thành phần chủ chốt bao gồm:

• Chip xử lý trung tâm (FPGA): Khác với CPU máy tính xử lý theo chuỗi, card màn hình LED sử dụng chip FPGA (Field Programmable Gate Array). Đây là vi mạch logic có khả năng lập trình phần cứng, cho phép xử lý hàng triệu phép tính song song cùng một lúc với độ trễ nano-giây. Đây là “trái tim” quyết định sức mạnh của card.
• Bộ nhớ lưu trữ (SRAM / Flash Memory): Được dùng để lưu trữ hệ điều hành của card (Firmware), cấu hình định tuyến (RCG file) và dữ liệu hiệu chỉnh điểm ảnh (Calibration data). Khi màn hình tắt điện và bật lại, các dữ liệu này sẽ được load lại ngay lập tức từ bộ nhớ.
• Cổng giao tiếp mạng Gigabit (RJ45): Thông thường một card nhận sẽ có 2 cổng Gigabit Ethernet (1 cổng IN để nhận dữ liệu từ card trước đó hoặc từ card phát, và 1 cổng OUT để chuyển tiếp tín hiệu sang card nhận tiếp theo).
• Các chân cắm giao tiếp HUB: Thường nằm ở rìa của bản mạch. Đây là các cụm chân kim (pin) dùng để cắm cáp bẹ (ribbon cable) kết nối trực tiếp đến các tấm module LED. Tùy thuộc vào chuẩn mạch, card có thể hỗ trợ từ 8, 12, 16 đến 24 cổng HUB75 hoặc các chuẩn HUB khác.
• Mạch quản lý nguồn điện: Nhận nguồn điện 5V DC từ bộ nguồn tổng của màn hình, ổn áp và lọc nhiễu trước khi cấp điện cho chip FPGA và các IC khác hoạt động ổn định.
• Hệ thống đèn LED chỉ báo: Gồm đèn màu đỏ (báo có điện) và đèn màu xanh lục (báo trạng thái chớp nháy khi có tín hiệu mạng đang truyền tải bình thường).

4. Đặc điểm nổi bật của màn hình LED khi có Card màn LED

Một màn hình LED chỉ thực sự bứt phá khỏi giới hạn của một bảng hiệu điện tử thông thường để trở thành một hệ thống trình chiếu nghệ thuật chuyên nghiệp khi nó được trang bị một hệ thống card led màn hình led đẳng cấp.

• Đồng bộ khung hình hoàn hảo: Khi phát một video chuyển động nhanh (ví dụ: video thể thao, đua xe), nếu hệ thống card kém, bạn sẽ thấy hiện tượng xé hình (Tearing), rách khung hình giữa các khu vực ghép nối của màn hình do độ trễ truyền tín hiệu. Với card điều khiển chất lượng, hàng triệu điểm ảnh sẽ đồng loạt thay đổi màu sắc trong cùng một vi giây, mang lại sự mượt mà tuyệt đối.
• Tái tạo màu sắc chân thực: Màn hình có card tốt sẽ thể hiện được các tông màu da người một cách tự nhiên, vùng bầu trời không bị chuyển màu đột ngột. Nó khôi phục chính xác hệ màu sRGB hoặc DCI-P3 từ video gốc, mang lại trải nghiệm thị giác sống động như màn hình tinh thể lỏng cao cấp.
• Hoạt động ổn định trong môi trường khắc nghiệt: Trong các sự kiện ngoài trời với nhiệt độ thay đổi thất thường, hoặc trong các phòng điều khiển giám sát (Control Room) yêu cầu hoạt động 24/7/365, hệ thống card xịn được thiết kế với linh kiện chịu nhiệt độ cao, tản nhiệt tốt, chống nhiễu điện từ trường (EMI) xuất sắc. Không có hiện tượng tự nhiên sập nguồn hay mất kết nối giữa chừng.
• Hỗ trợ dự phòng nóng (Hot Backup): Một đặc điểm cực kỳ quan trọng đối với màn hình sự kiện và truyền hình trực tiếp. Các hệ thống card hiện đại hỗ trợ đấu vòng loop cáp mạng. Nếu một sợi cáp hoặc một card bị đứt/hỏng ở giữa màn hình, hệ thống sẽ tự động đảo chiều truyền dữ liệu trong vòng chưa tới 1/1000 giây, đảm bảo màn hình không bao giờ bị đen một mảng, bảo vệ tuyệt đối sự an toàn của chương trình.
• Khả năng xoay hình và thiết kế tự do: Màn hình LED hiện đại không chỉ có hình chữ nhật. Với sự hỗ trợ của phần mềm quản lý card tiên tiến, người dùng có thể tùy ý cấu hình bản đồ pixel (Mapping) để màn hình hiển thị theo các hình thù dị biệt: hình tròn, hình trụ, hình chóp, hoặc xoay module góc 90 độ, 180 độ một cách dễ dàng.

5. Lưu ý cần biết khi chọn mua card màn hình LED

Việc chọn mua card điều khiển màn hình LED không giống như mua một thiết bị cắm là chạy. Nó đòi hỏi sự am hiểu sâu sắc về thông số kỹ thuật để đảm bảo tính tương thích và hiệu năng tối đa. Để tránh lãng phí ngân sách và gặp phải những rắc rối về bảo hành, sửa chữa sau này, dưới đây là những khuyến cáo cho bạn:

5.1. Sự đồng bộ về thương hiệu

Nguyên tắc bất di bất dịch trong ngành LED là: Card nhận và card phát bắt buộc phải cùng một thương hiệu. Các hãng sản xuất (như Colorlight, Kommander,…) đều sử dụng các giao thức mã hóa dữ liệu độc quyền.

Bạn không thể dùng card phát của Colorlight để điều khiển card nhận của Kommander. Thậm chí, cùng một hãng nhưng khác thế hệ (ví dụ dòng cũ và dòng Armor mới) cũng có thể xảy ra tình trạng không nhận diện được nhau. Hãy chốt một hệ sinh thái và đi theo nó từ đầu đến cuối.

5.2. Tương thích với IC Driver của module LED

Đây là lỗi kỹ thuật phổ biến nhất mà các nhà thầu thiếu kinh nghiệm hay mắc phải. Module LED sử dụng các dòng IC điều khiển (Driver IC) khác nhau (ví dụ: IC cơ bản như ICN2038S, hoặc IC dòng cao tần như MBI5153, ICN2153, ICN2053…).

Các dòng card màn hình LED đời thấp có thể không có thuật toán giải mã để hỗ trợ các IC cao tần thế hệ mới. Hậu quả là màn hình cắm vào không lên hình, hoặc lên hình nhưng bị nhiễu sọc hột cát. Trước khi mua, phải yêu cầu nhà cung cấp kiểm tra chéo thông số giữa card và mã IC trên module.

5.3. Tính toán đủ khả năng chịu tải

Mỗi chiếc card nhận có một “sức kéo” nhất định (ví dụ tối đa 256×256 pixel ~ 65.536 điểm ảnh). Tùy vào khoảng cách điểm ảnh (Pixel Pitch – P2, P3, P4…), mật độ điểm ảnh trên 1 mét vuông sẽ khác nhau.

Ví dụ: Một tấm cabinet P2 kích thước 640x640mm có độ phân giải là 320×320 pixel (tổng 102.400 pixel). Nếu dùng card nhận chịu tải 65.536 pixel thì một tấm cabinet này phải cần tới 2 chiếc card nhận. Không được ép card chạy quá tải, điều này sẽ làm giảm tần số quét, hình ảnh bị giật và gây nóng, cháy nổ card nhanh chóng.

5.4. Xác định đúng nhu cầu và không gian sử dụng

• Với màn hình trong nhà (Indoor), hội trường, truyền hình: Ưu tiên chọn các dòng card có tính năng đẩy tần số quét lên cao (High Refresh Rate > 3840Hz) và hỗ trợ xử lý độ sâu màu tốt ở độ sáng thấp. Điều này giúp khi máy quay phim chĩa vào màn hình sẽ không bị sọc nhiễu.
• Với màn hình ngoài trời (Outdoor), quảng cáo tầm cao: Tần số quét không cần quá cao (tầm 1920Hz là đủ), nhưng đặc biệt ưu tiên các dòng card chịu nhiệt tốt, chống ẩm và có khả năng giám sát trạng thái từ xa để dễ dàng quản lý thông qua phần mềm điện toán đám mây.

5.5. Kiểm tra kỹ cổng kết nối HUB

Hãy nhìn vào mặt sau của tấm module LED xem chúng sử dụng chuẩn kết nối nào (phổ biến nhất là HUB75E, HUB75B hoặc HUB08, HUB12 cho màn hình chạy chữ). Phải chọn đúng card nhận có tích hợp sẵn cổng HUB tương ứng.

Mặc dù có các bo mạch chuyển đổi (Adapter board), nhưng việc gắn thêm một lớp kết nối trung gian sẽ làm tăng rủi ro lỏng lẻo vật lý và nhiễu tín hiệu. Tốt nhất là chọn card tích hợp cổng HUB trực tiếp (ví dụ dòng MRV336, MRV414, DH7508…).

5.6. Lựa chọn nhà cung cấp và hỗ trợ kỹ thuật uy tín

Việc mua card chỉ là bước khởi đầu. Quá trình khó khăn nhất là “đổ cấu hình” (Configuring RCG file/ Smart Setup) để màn hình nhận đúng độ phân giải, đúng màu sắc. Nếu bạn mua hàng trôi nổi giá rẻ, khi màn hình bị lỗi hiển thị xéo hình, loạn màu, bạn sẽ không biết kêu ai.
