Trong lĩnh vực thi công và lắp đặt hệ thống trình chiếu cỡ lớn, để đảm bảo thiết bị hoạt động ổn định và mang lại chất lượng bề mặt hiển thị hoàn hảo nhất, chúng ta không thể bỏ qua vai trò nền tảng của cabinet màn hình LED. Việc nắm vững các đặc tính kỹ thuật của bộ phận này sẽ giúp các nhà đầu tư tối ưu hóa chi phí, rút ngắn thời gian thi công và gia tăng tuổi thọ cho toàn bộ công trình. Cùng Nextworld tìm hiểu chuyên sâu về cabinet màn hình led là gì, cấu trúc, phân loại và bí quyết lựa chọn thiết bị chuẩn xác nhất qua bài viết dưới đây.
1. Cabinet là gì?

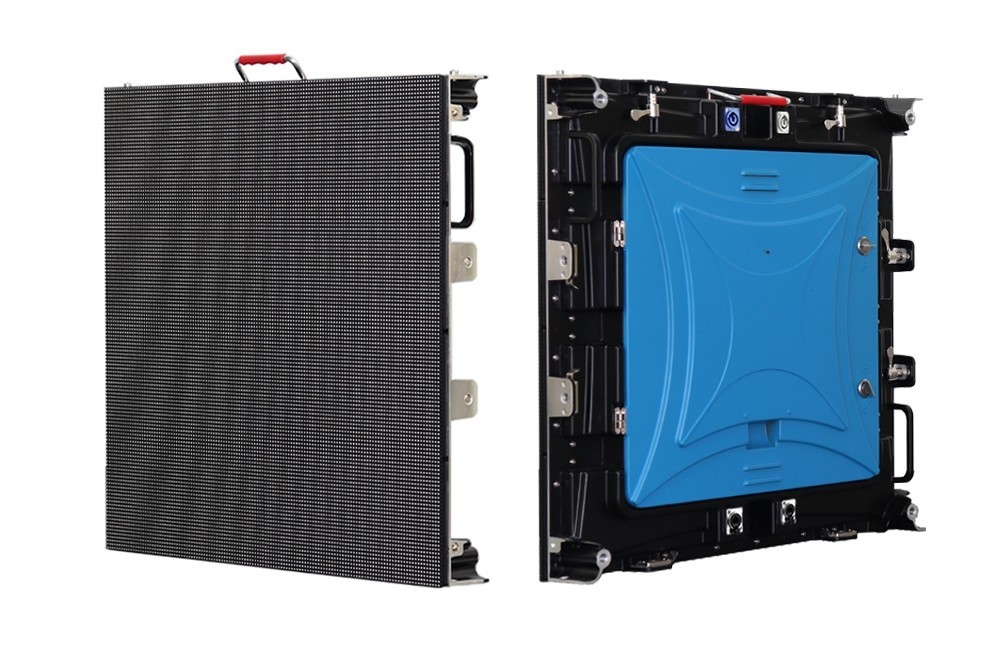

Cabinet màn hình LED (hay hộp tủ/khung tủ LED) là một bộ khung cơ khí dạng hộp, có chức năng chứa đựng, cố định và bảo vệ các linh kiện điện tử (module LED, nguồn điện, card điều khiển) thành một khối hoạt động độc lập. Bằng việc ghép nối nhiều khối cabinet này lại với nhau, chúng ta sẽ tạo ra được một màn hình LED kích thước lớn hoàn chỉnh.
Cabinet được thiết kế với các kích thước tiêu chuẩn, phổ biến nhất là 500x500mm, 500x1000mm, 960x960mm hoặc theo kích thước tùy chỉnh tùy thuộc vào loại module LED. Chất liệu chế tạo rất đa dạng, từ sắt sơn tĩnh điện, nhôm định hình, cho đến nhôm đúc áp lực cao tùy theo môi trường sử dụng.
Chất lượng của hình ảnh phụ thuộc vào bóng LED, nhưng độ bền, độ phẳng và sự ổn định của toàn bộ hệ thống hiển thị lại phụ thuộc hoàn toàn vào chất lượng của chiếc cabinet này.
2. Cấu tạo của cabinet màn hình led
Một cabinet hoàn chỉnh, đạt tiêu chuẩn kỹ thuật sẽ bao gồm các thành phần cốt lõi sau:
2.1. Khung vỏ bảo vệ
Đây là bộ xương sống của cabinet. Khung vỏ thường được gia công bằng công nghệ cắt laser và chấn gấp CNC (với cabinet sắt) hoặc đúc khuôn áp lực (với cabinet nhôm). Khung vỏ có nhiệm vụ chịu lực cho toàn bộ trọng lượng của linh kiện bên trong, đồng thời phải đảm bảo độ sai số cơ khí ở mức thấp nhất (thường tính bằng milimet hoặc micromet) để khi ghép các cabinet lại với nhau không tạo ra gờ hoặc khe sáng.
2.2. Module LED (Tấm LED)
Đây là bề mặt hiển thị mà bạn nhìn thấy. Các module LED được gắn chặt vào mặt trước của khung cabinet bằng hệ thống ốc nam châm (đối với dòng bảo trì mặt trước) hoặc ốc vít xuyên tâm (đối với dòng bảo trì mặt sau). Số lượng module trên mỗi cabinet phụ thuộc vào kích thước của module và kích thước của chính cabinet đó.
>> Xem thêm Kích thước Module LED: Bảng tra cứu & Cách tính toán chuẩn 2026

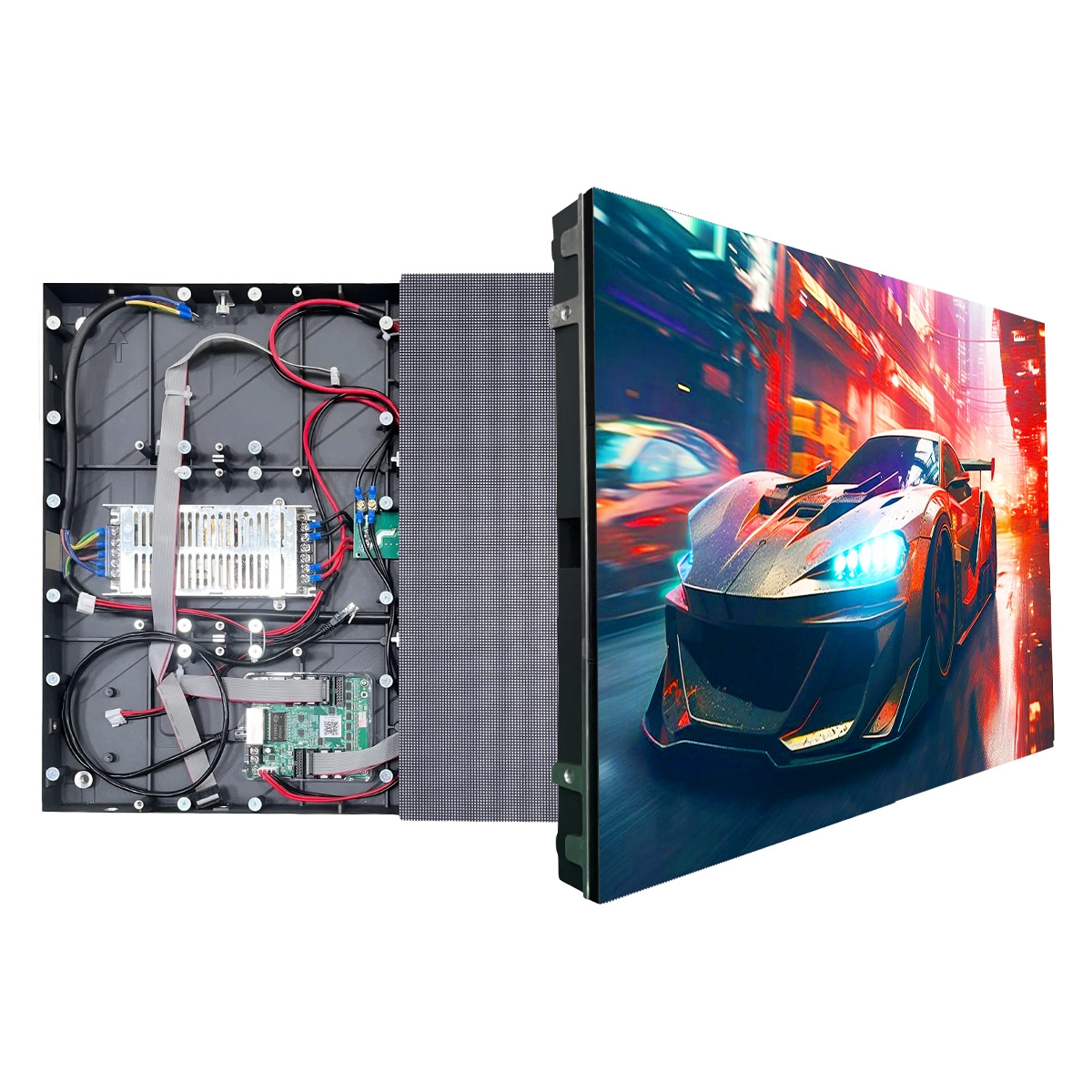

2.3. Bộ nguồn chuyển đổi
Màn hình LED không sử dụng trực tiếp điện lưới 220V. Bên trong cabinet màn hình LED luôn có từ 1 đến 2 bộ nguồn (hoặc nhiều hơn) làm nhiệm vụ chuyển đổi dòng điện xoay chiều 220V thành dòng điện một chiều 5V hoặc 4.2V để cung cấp cho module LED và card điều khiển. Nguồn điện yêu cầu phải có độ ổn định cao, tích hợp các tính năng chống đoản mạch và quá tải.
2.4. Card thu tín hiệu
Nếu nguồn điện là trái tim thì card thu chính là bộ não của mỗi cabinet. Nó nhận tín hiệu hình ảnh và video từ card phát (Sending Card) hoặc bộ xử lý hình ảnh thông qua cáp mạng RJ45. Sau đó, card thu giải mã dữ liệu này và phân phối chính xác tín hiệu màu sắc, độ sáng đến từng điểm ảnh (pixel) trên các module LED.
>> Xem thêm Card Màn Hình LED Là Gì? Cách Lựa Chọn Card Màn Hình LED
2.5. Hệ thống quạt tản nhiệt
Nhiệt lượng sinh ra từ bộ nguồn và các bóng LED trong quá trình hoạt động là rất lớn, đặc biệt là với màn hình ngoài trời. Do đó, bên trong cabinet (thường là các cabinet sắt ngoài trời) được trang bị hệ thống quạt tản nhiệt hoặc các khe gió thông minh. Quạt giúp lưu thông không khí, đẩy khí nóng ra ngoài để đảm bảo tuổi thọ cho linh kiện điện tử.
2.6. Hệ thống dây cáp
Bao gồm hai loại chính: cáp nguồn (truyền tải điện 5V từ nguồn đến module) và cáp data (cáp dẹt cáp bẹ truyền tín hiệu từ card thu đến module). Việc đi dây bên trong cabinet cần phải gọn gàng, tránh gập gãy để không làm chập chờn tín hiệu.
2.7. Hệ thống khóa nối và cổng kết nối
Bên ngoài cabinet sẽ có các chốt khóa nhanh (fast lock) ở 4 cạnh để ghép nối với các cabinet khác. Đồng thời, mặt sau có hệ thống cổng cắm nguồn (PowerCON) và cổng cắm tín hiệu mạng (RJ45 hoặc EtherCON) được thiết kế chống nước hoặc có nắp đậy an toàn.
3. Cabinet hoạt động như nào?
Hoạt động của cabinet là một chuỗi phối hợp nhịp nhàng giữa xử lý dữ liệu số và cung cấp năng lượng:
3.1. Bước 1: Tiếp nhận dữ liệu
Dữ liệu hình ảnh từ máy tính hoặc camera được đưa về bộ xử lý hình ảnh (Video Processor). Từ đây, card phát sẽ băm nhỏ khung hình và truyền tín hiệu dạng kỹ thuật số qua đường dây cáp mạng LAN (hoặc cáp quang) đến cổng “Data IN” của cabinet đầu tiên trong hệ thống.
3.2. Bước 2: Xử lý tại Card thu
Card thu nằm bên trong cabinet nhận luồng dữ liệu này. Nó được lập trình trước (thông qua file cấu hình RCG/RCGX) để biết được cabinet của nó đang nằm ở tọa độ nào trên toàn bộ bức tường màn hình, và nó quản lý bao nhiêu điểm ảnh. Card thu sẽ trích xuất đúng phần hình ảnh thuộc phạm vi hiển thị của nó.
3.3. Bước 3: Phân phối đến Module LED
Sau khi giải mã, card thu sẽ đẩy tín hiệu đã xử lý qua các sợi cáp data (cáp bẹ) đến từng bảng mạch của module LED. Tín hiệu này chỉ đạo trực tiếp các IC điều khiển (Driver IC) trên module để ra lệnh cho từng bóng LED nhỏ xíu (gồm 3 màu RGB) sáng lên với cường độ dòng điện bao nhiêu, pha trộn màu sắc như thế nào.
3.4. Bước 4: Nối tiếp tín hiệu
Điều làm nên sự kỳ diệu của cabinet màn hình LED là khả năng truyền nối tiếp. Tín hiệu mạng sau khi đi qua card thu của cabinet số 1 sẽ tiếp tục đi ra cổng “Data OUT”, truyền qua một đoạn cáp mạng ngắn để đi vào cổng “Data IN” của cabinet số 2, số 3, và cứ thế nối tiếp nhau thành một chuỗi (loop). Tốc độ truyền tải này diễn ra tính bằng mili-giây, nên mắt người hoàn toàn thấy màn hình là một khối đồng nhất.
Đồng thời với quá trình này, nguồn điện 220V cũng được nối tiếp từ cabinet này sang cabinet khác, được bộ nguồn bên trong chuyển đổi thành 5V cấp liên tục cho toàn bộ hệ thống để phát sáng.
4. Phân loại Cabinet màn hình led
Cabinet sẽ được chia thành nhiều loại khác nhau tùy thuộc vào nhu cầu sử dụng, điều kiện và môi trường lắp đặt.
4.1. Cabinet màn hình LED trong nhà
4.2. Cabinet màn hình LED ngoài trời
4.3. Cabinet màn hình LED không cửa
Cabinet màn hình LED không cửa thường được làm bằng thép và được sơn tĩnh điện. Loại cabinet này không có cửa và quạt thông gió và thường được xử dụng cho màn hình LED trong nhà.
4.4. Cabinet màn hình LED có cửa
5. Vai trò của Cabinet đối với màn hình LED
5.1. Tăng chất lượng hình ảnh
Cabin LED ngoài việc bảo vệ màn hình LED, chúng còn đóng vai trò trong việc tạo khung để các module có thể kết hợp một cách chặt chẽ hơn. Điều này giúp màn hình LED trở nên phẳng hơn, nâng cao chất lượng hiển thị.
5.2. Bảo vệ màn hình LED
5.3. Duy trì nhiệt độ ổn định màn hình LED
5.4. Tăng tuổi thọ cho hệ thống màn hình LED
Ngoài việc bảo vệ màn hình LED khỏi các tác nhân bên ngoài như khói bụi, bụi bẩn, mưa,… Cabinet còn giúp tăng đáng kể tuổi thọ của màn hình LED nhờ việc giúp màn hình LED tản nhiệt tốt hơn.
>> Xem thêm Tuổi thọ màn hình LED là bao lâu? Cách kéo dài tuổi thọ
6. Nên chọn cabinet màn hình LED nào?
Việc chọn sai cabinet không chỉ gây lãng phí ngân sách mà còn dẫn đến những sự cố kỹ thuật nghiêm trọng trong quá trình vận hành. Dưới đây là một số gợi ý lựa chọn cabinet màn hình led theo từng như cầu:
6.1. Cho sân khấu sự kiện
Các công ty tổ chức sự kiện (Event & Rental) yêu cầu thiết bị phải tháo lắp liên tục, di chuyển qua nhiều địa hình, và thời gian setup phải cực nhanh. Dưới đây là một số gợi ý loại cabinet phù hợp cho màn hình led sự kiện
- Lựa chọn tối ưu: Cabinet nhôm đúc áp lực (Die-casting Aluminum Cabinet).
- Lý do: Kích thước thường là 500x500mm hoặc 500x1000mm. Loại này cực kỳ nhẹ (chỉ khoảng 7-12kg), một kỹ thuật viên có thể dùng một tay xách và một tay ráp khóa. Chúng được trang bị hệ thống khóa nhanh (Fast Lock) chống mài mòn, có thanh bảo vệ góc chống va đập bóng LED khi đặt xuống đất. Ngoài ra, cabinet cho sự kiện thường thiết kế để có thể ghép cong, tạo các hình dáng sân khấu độc đáo.
6.2. Cho phòng họp
Phòng họp, hội trường, phòng điều khiển trung tâm là những nơi yêu cầu độ thẩm mỹ cao, độ nét tinh tế (sử dụng màn hình LED P1.2 đến P2.5) và tuyệt đối yên tĩnh.
- Lựa chọn tối ưu: Cabinet nhôm đúc tỷ lệ 16:9 hoặc Cabinet không cửa bảo trì mặt trước.
- Lý do: Đối với phòng họp, không gian tường thường hạn chế. Sử dụng cabinet bảo trì mặt trước giúp màn hình có thể ốp sát rịt vào tường như một bức tranh, tiết kiệm không gian phòng. Chất liệu nhôm đúc gia công CNC đảm bảo không có bất kỳ đường sọc đen nào chia cắt các bảng biểu, con số trên màn hình khi họp. Hơn nữa, dòng này tản nhiệt tự nhiên, không dùng quạt, đảm bảo phòng họp không bị tiếng ù ù gây phân tâm.
6.3. Cho trung tâm thương mại
Màn hình trong trung tâm thương mại thường là dạng lắp đặt cố định, ít khi di dời, kích thước trung bình đến lớn và phục vụ mục đích quảng bá thương hiệu.
- Lựa chọn tối ưu:
- Nếu ngân sách dồi dào: Dùng Cabinet nhôm đúc để mỏng nhẹ, thẩm mỹ cao.
- Nếu tối ưu chi phí: Dùng Cabinet sắt sơn tĩnh điện đơn giản (Simple Cabinet) kết hợp bảo trì mặt trước.
- Lý do: Lắp cố định trong nhà không chịu tác động thời tiết nên không cần IP cao. Việc sử dụng cabinet sắt đơn giản giúp tiết kiệm đáng kể chi phí đầu tư ban đầu cho chủ doanh nghiệp. Tuy nhiên, nếu lắp ở các vị trí sảnh vòm hoặc vị trí cao khó bắc giàn giáo phía sau, bắt buộc phải chọn loại thiết kế tháo lắp được từ mặt trước để nhân viên kỹ thuật có thể bảo hành bằng thang nâng dễ dàng.
6.4. Cho quảng cáo ngoài trời
Màn hình LED quảng cáo ngoài trời (OOH billboard) lắp trên các trụ cao tốc, mặt tiền các tòa nhà (facade) là nơi chịu điều kiện thời tiết khắc nghiệt nhất.
- Lựa chọn tối ưu: Cabinet sắt sơn tĩnh điện ngoài trời có cửa (Outdoor Iron Cabinet) hoặc Cabinet nhôm chuyên dụng ngoài trời.
- Lý do: Đây là môi trường đòi hỏi sự “nồi đồng cối đá”. Cabinet sắt ngoài trời có trọng lượng nặng, tạo thành một khối vững chắc chống lại sức gió mạnh trên cao. Bắt buộc phải có thiết kế cửa đôi có gioăng cao su chống nước xâm nhập, cấu trúc quạt hút đẩy gió chống sốc nhiệt bên trong. Ngày nay, Nextworld thường tư vấn khách hàng sử dụng các dòng cabinet nhôm ngoài trời mới, nhẹ hơn sắt nhưng vẫn đảm bảo IP65, giúp giảm thiểu chi phí xây dựng trụ móng và kết cấu thép chịu lực.
7. Nextworld cung cấp, phân phối, thi công màn hình led uy tín, chuyên nghiệp
Đứng trước hàng trăm đơn vị thi công trên thị trường, việc lựa chọn một đối tác có đủ tâm và đủ tầm là yếu tố quyết định đến sự thành bại của dự án đầu tư. Nextworld không chỉ bán một sản phẩm, chúng tôi trao cho khách hàng một giải pháp công nghệ toàn diện. Sự khác biệt mang tên Nextworld được minh chứng qua:
- Nguồn gốc linh kiện minh bạch, chính hãng: Mọi tấm module, bộ nguồn, hệ thống điều khiển do Nextworld cung cấp đều có đầy đủ chứng từ CO, CQ, đảm bảo hiệu suất hoạt động đạt 100% công bố của nhà sản xuất. Tuyệt đối nói không với linh kiện trôi nổi, linh kiện bị hạ cấp chất lượng.
- Chất lượng thi công chuẩn kỹ thuật cao nhất: Chúng tôi sở hữu đội ngũ kỹ thuật viên được đào tạo bài bản, am hiểu thông số cấu hình. Quá trình thi công tại công trình được giám sát nghiêm ngặt, từ việc cân chỉnh độ phẳng của khung cơ khí sai số chỉ tính bằng milimet, cho đến sơ đồ đi dây điện an toàn, thẩm mỹ và kết nối phần mềm tối ưu nhất.
- Quy trình tư vấn bằng cái Tâm: Chúng tôi không cố gắng bán sản phẩm đắt tiền nhất. Chúng tôi sẽ đến tận nơi khảo sát tầm nhìn, góc độ ánh sáng, phân tích nhu cầu sử dụng thực tế để tư vấn cho quý khách chọn đúng chủng loại màn hình led ma trận (P10, P5, hay P3) với chi phí đầu tư hiệu quả và tiết kiệm nhất.
- Bảo hành thần tốc, đồng hành trọn đời: cam kết dịch vụ bảo hành, bảo trì 24/7. Hỗ trợ xử lý lỗi phần mềm từ xa qua Ultraview/Teamviewer ngay lập tức. Cung cấp sẵn kho linh kiện dự phòng khổng lồ để sẵn sàng thay thế nhanh chóng tại công trình mà không phải chờ đợi.
Kết luận
Tóm lại, việc nắm vững kiến thức về cabinet màn hình LED từ cấu tạo chi tiết, nguyên lý truyền tín hiệu đến cách phân loại thiết bị là yếu tố nền tảng giúp bạn lựa chọn đúng sản phẩm cho dự án. Một khung cabinet phù hợp không chỉ bảo vệ an toàn cho linh kiện, duy trì độ phẳng tuyệt đối mà còn tối ưu hóa quá trình tản nhiệt cho mọi ứng dụng từ sân khấu, phòng họp đến biển quảng cáo ngoài trời. Để được tư vấn giải pháp chuẩn kỹ thuật và tối ưu ngân sách nhất, bạn hãy liên hệ ngay với Nextworld qua Hotline 0904 225 799 – 0904 115 799 hoặc truy cập https://nextworld.vn/, đội ngũ kỹ thuật với 20 năm kinh nghiệm của chúng tôi luôn sẵn sàng đồng hành cùng bạn.
