Cấu tạo màn hình led, nguyên lý hoạt động chi tiết

Màn hình LED ngày càng xuất hiện nhiều tại showroom, sân khấu, trung tâm thương mại, phòng họp, nhà hàng và biển quảng cáo ngoài trời. Tuy nhiên, rất nhiều khách hàng khi tìm hiểu vẫn chưa thực sự hiểu rõ cấu tạo màn hình LED gồm những gì, đâu là bộ phận quan trọng quyết định chất lượng hiển thị, độ bền và chi phí đầu tư. Việc thiếu kiến thức kỹ thuật khiến nhiều doanh nghiệp dễ chọn sai sản phẩm, phát sinh lỗi trong quá trình vận hành hoặc tốn nhiều chi phí sửa chữa về sau. Trong bài viết này, Nextworld sẽ giúp bạn hiểu rõ từng thành phần cấu tạo màn hình LED một cách dễ hiểu, thực tế và chuyên sâu để lựa chọn giải pháp phù hợp nhất.

1. Màn hình led là gì?

Trước khi đi sâu vào phân tích phần cứng và bóc tách chi tiết cấu tạo màn hình led, chúng ta cần thống nhất một khái niệm chuẩn xác nhất dưới góc độ kỹ thuật. Màn hình led thực chất là một màn hình hiển thị video phẳng, trong đó sử dụng hàng trăm ngàn, thậm chí hàng triệu đi-ốt phát sáng (LED – Light Emitting Diode) siêu nhỏ để tạo thành các điểm ảnh (pixel). Khác biệt hoàn toàn với tivi ở nhà bạn (thường là màn hình tinh thể lỏng LCD sử dụng đèn nền led), màn hình công nghệ led phát sáng trực tiếp, cho phép nó tự hiển thị hình ảnh, video và văn bản với độ sáng cực kỳ cao và màu sắc rực rỡ.

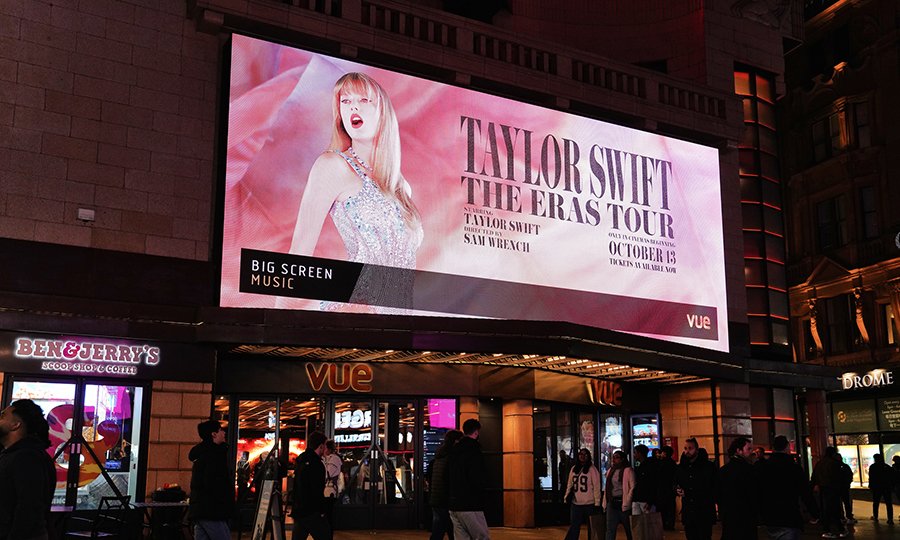

Điểm mạnh tuyệt đối của thiết bị này chính là khả năng tùy biến kích thước không giới hạn. Tùy thuộc vào môi trường sử dụng, chúng ta phân loại chúng thành hai dòng chính là màn hình trong nhà (Indoor) và ngoài trời (Outdoor). Đây cũng là cơ sở đầu tiên quyết định đến việc thay đổi các linh kiện bên trong cấu tạo màn hình led để phù hợp với môi trường.

2. Cấu tạo màn hình led

Đây là phần quan trọng nhất mà mọi chủ đầu tư cần nắm rõ. Cấu tạo màn hình led là một tổ hợp cơ điện tử tinh vi. Một hệ thống hoàn chỉnh không phải là một khối đúc liền nguyên chiếc mà được lắp ráp từ rất nhiều linh kiện độc lập. Sự đồng bộ và chất lượng của từng linh kiện trong cấu tạo màn hình led sẽ quyết định 100% tuổi thọ và độ đẹp của hình ảnh.

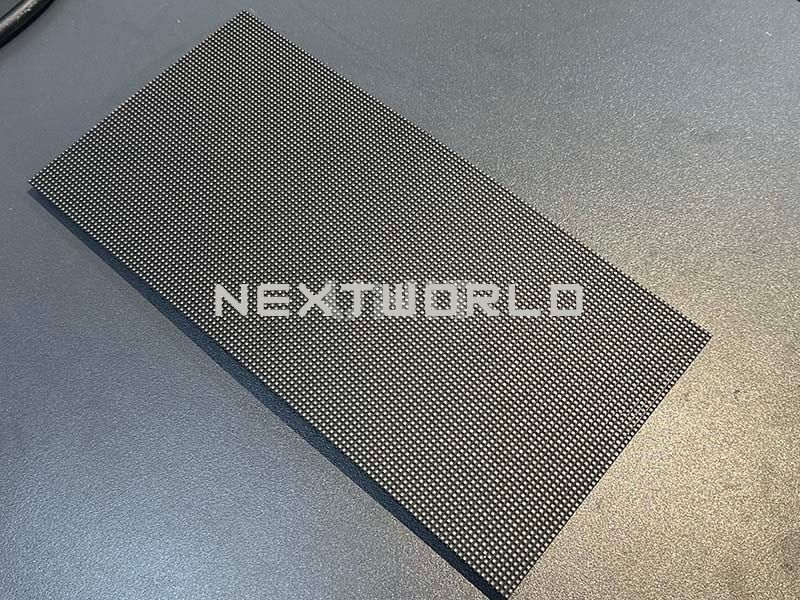

2.1. Module led

Module là trái tim, là đơn vị cơ sở quan trọng nhất trong cấu tạo màn hình led. Module LED là những thành phần cơ bản cấu tạo nên màn hình LED, bao gồm nhiều bóng LED được gắn trên bảng mạch điện tử. Các module sẽ được ghép lại với nhau để tạo thành màn hình hoàn chỉnh và đảm nhiệm chức năng hiển thị ánh sáng cũng như màu sắc. Một module tiêu chuẩn sẽ bao gồm các thành phần chi tiết sau:

• Bóng LED: Đây là thành phần phát ra ánh sáng. Trong cấu tạo màn hình led hiện đại, bóng SMD (Surface Mount Device) được sử dụng phổ biến nhất. Mỗi bóng SMD chứa 3 chip màu đỏ, xanh lá, xanh dương (RGB) được đóng gói chung trong một khối cực nhỏ. Chất lượng bóng quyết định độ sáng, độ bền và góc nhìn.
• Bảng mạch in (PCB): Là tấm nền bằng sợi thủy tinh ép nhiều lớp, nơi gắn kết các bóng đèn và linh kiện điện tử. Mạch PCB tốt phải dày dặn, có hàm lượng đồng cao để dẫn điện tốt và tản nhiệt nhanh.
• IC điều khiển (Driver IC): Nếu bóng đèn là phát sáng thì IC chính là bộ não chỉ huy bóng đèn đó sáng màu gì. Đây là linh kiện ẩn nhưng cực kỳ đắt giá trong cấu tạo màn hình led. Những dòng IC cao cấp sẽ có tần số làm tươi (Refresh Rate) cực cao, từ 1920Hz đến 3840Hz.
• Khung nhựa (Khung xương module): Lớp nhựa đúc phía sau giúp cố định bảng mạch.
• Mặt nạ bảo vệ (Mask): Là lớp nhựa mỏng màu đen nằm phía trước, bảo vệ bóng khỏi va đập vật lý và tăng cường độ tương phản.

Hiện nay có nhiều loại module LED khác nhau như: DIP, SMD, GOB, COB và nhiều công nghệ khác.

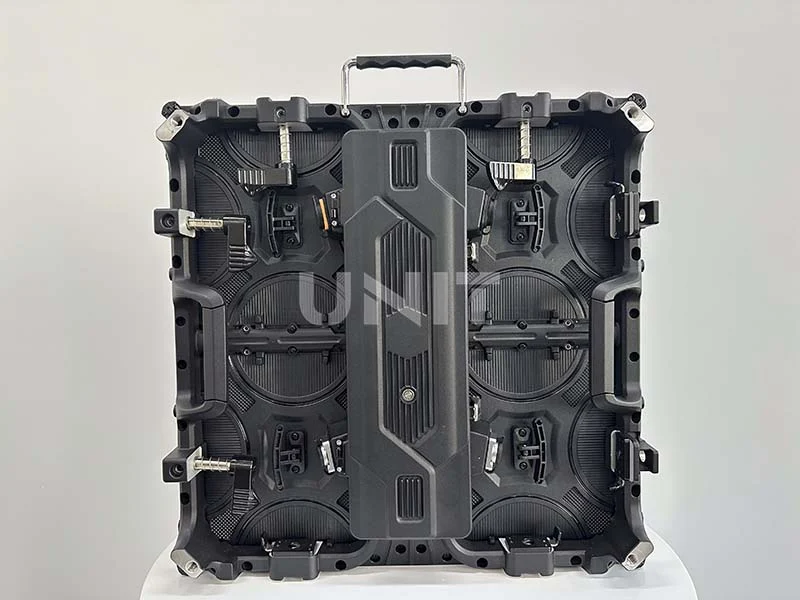

2.2. Cabinet hoặc khung màn hình

Cabinet hoặc khung màn hình là bộ phận dùng để chứa các module LED, hệ thống điều khiển, bộ nguồn và toàn bộ dây kết nối bên trong. Cabinet được xem như bộ khung chính của màn hình LED, có nhiệm vụ bảo vệ các linh kiện và đảm bảo mọi thành phần được cố định chắc chắn. Bộ phận này đóng vai trò rất quan trọng trong việc tạo nên độ bền, sự ổn định và tính linh hoạt cho toàn bộ hệ thống màn hình LED.

• Đối với hệ thống cố định trong nhà: Người ta thường dùng hệ thống khung sắt mạ kẽm hàn trực tiếp hoặc các cabinet bằng sắt sơn tĩnh điện để tối ưu chi phí.
• Đối với hệ thống ngoài trời hoặc sự kiện cho thuê: Trong cấu tạo màn hình led ngoài trời, cabinet bắt buộc phải làm từ hợp kim nhôm đúc nguyên khối hoặc magie. Đặc tính của vật liệu này là độ chính xác CNC cực cao, tản nhiệt xuất sắc, siêu nhẹ và đạt chuẩn IP65 chống nước, chống bụi tuyệt đối.

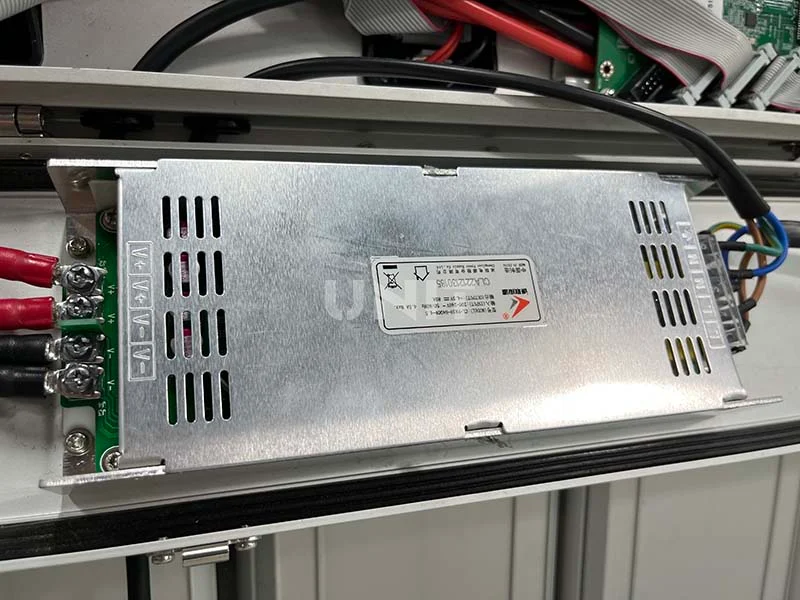

2.3. Nguồn điện

Bộ nguồn có nhiệm vụ cung cấp điện áp và dòng điện ổn định cho module LED hoạt động. Đây là yếu tố rất quan trọng giúp màn hình duy trì độ sáng ổn định và hiển thị màu sắc chính xác. Nếu nguồn điện không ổn định, màn hình LED sẽ không thể hoạt động bình thường. Điều này có thể gây ra các lỗi như nhấp nháy, độ sáng không đồng đều hoặc thậm chí làm màn hình bị hỏng.

Trong cấu tạo màn hình led, nếu bỏ qua chất lượng của nguồn điện, bạn đang tự đặt một quả bom nổ chậm vào hệ thống của mình. Màn hình không sử dụng trực tiếp điện lưới 220V mà cần hạ áp xuống dòng điện một chiều 5V hoặc 4.2V.

Bộ nguồn (Power Supply) thực hiện chức năng chuyển đổi này. Tiêu chuẩn chất lượng khắt khe cho linh kiện này trong cấu tạo màn hình led là phải có tính năng PFC (Power Factor Correction) giúp ổn định dòng điện đầu vào, có khả năng tự ngắt khi quá tải, đoản mạch. Nguồn điện kém chất lượng sẽ làm giảm tuổi thọ bóng đèn và gây ra các vụ hỏa hoạn nghiêm trọng.

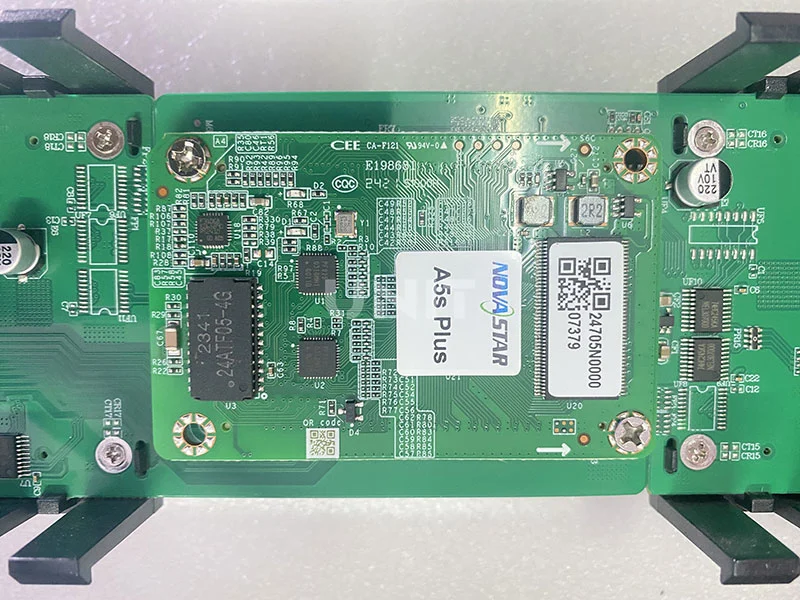

2.4. Hệ thống điều khiển

Card điều khiển (còn gọi là controller hoặc driver card) là một trong những thành phần quan trọng nhất của màn hình LED. Thiết bị này được xem như “bộ não” của toàn bộ hệ thống, có nhiệm vụ xử lý và quản lý các tín hiệu điều khiển hoạt động hiển thị của màn hình. Card điều khiển sẽ kết nối giữa nguồn phát nội dung và các module LED, giúp nội dung hình ảnh được hiển thị chính xác, đúng thời điểm và vận hành ổn định. Hệ thống điều khiển bao gồm:

• Card phát (Sending Card): Thu nhận tín hiệu video (HDMI, DVI…), độ phân giải, dữ liệu màu sắc, sau đó mã hóa chúng thành tín hiệu mạng và truyền đi qua cổng RJ45.
• Card thu (Receiving Card): Được lắp đặt bên trong mỗi cabinet. Card thu nhận tín hiệu từ card phát, giải mã và phân bổ dữ liệu chi tiết đến từng module thông qua mạch HUB. Đây là mảnh ghép không thể thiếu của cấu tạo màn hình led giúp cân chỉnh màu sắc và độ sáng.

>> Xem thêm Card thu phát tín hiệu màn hình LED là gì? Chức năng của từng loại card

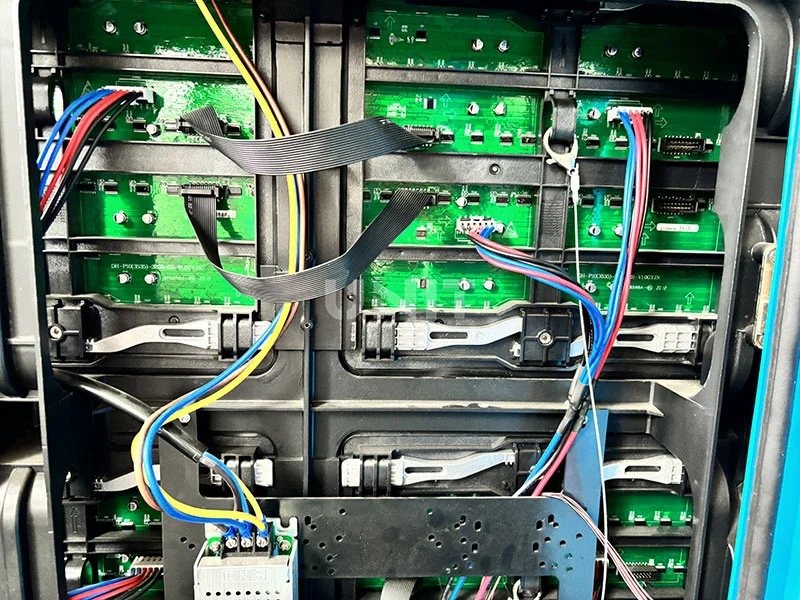

2.5. Cáp dữ liệu

Cáp dữ liệu có nhiệm vụ truyền tín hiệu kỹ thuật số từ hệ thống điều khiển đến các module LED. Những tín hiệu này sẽ quyết định màu sắc, độ sáng và thời gian hiển thị của từng điểm ảnh trên màn hình..

• Cáp mạng (Lan Cable): Thường sử dụng cáp CAT5e hoặc CAT6 tiêu chuẩn chất lượng cao để truyền tín hiệu từ card phát đến card thu đầu tiên.
• Cáp dẹt (Ribbon Cable / Cáp bẹ): Truyền tín hiệu từ card thu đến từng module. Cáp bẹ phải được bấm đầu cốt chắc chắn, tránh hiện tượng nhiễu màu trên màn hình.

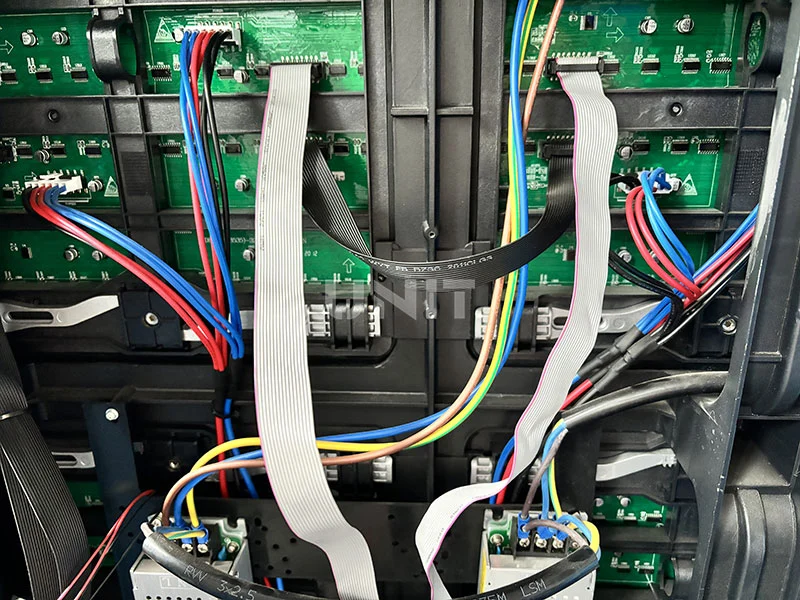

2.6. Cáp điện

Cáp nguồn có nhiệm vụ cung cấp điện cho toàn bộ hệ thống màn hình LED, bao gồm các bóng LED và những bộ phận khác như hệ thống điều khiển hay hệ thống tản nhiệt.

Điện áp và dòng điện ổn định là yếu tố rất quan trọng để màn hình hoạt động hiệu quả, ổn định và tránh hư hỏng.

Tất cả các thành phần này phối hợp với nhau một cách đồng bộ để tạo ra hình ảnh chất lượng cao, giúp màn hình LED hoạt động bền bỉ và linh hoạt trong nhiều môi trường khác nhau.

Bên cạnh dữ liệu, đường truyền năng lượng cũng là một phần thiết yếu của cấu tạo màn hình led.

• Dây nguồn xoay chiều (AC): Dẫn điện 220V từ tủ điện tổng đến các bộ nguồn.
• Dây nguồn một chiều (DC): Dẫn điện 5V từ bộ nguồn cấp cho module và card thu. Loại dây này phải làm từ lõi đồng đỏ, vỏ bọc silicon chịu nhiệt để tránh chập cháy.

3. Cấu tạo của hệ thống hiển thị màn hình led

Ở phần trên, chúng ta đã tìm hiểu về các thành phần cấu tạo nên cabinet màn hình LED. Tuy nhiên, như vậy vẫn chưa đủ để hiểu rõ cách màn hình LED hoạt động.

Vì vậy, chúng ta cần tìm hiểu thêm về hệ thống vận hành của màn hình LED. Hệ thống màn hình LED bao gồm các thiết bị máy tính chuyên dụng, màn hình hiển thị, cổng tín hiệu video đầu vào và phần mềm điều khiển hệ thống.

3.1. Máy tính và thiết bị đặc biệt

Máy tính và các thiết bị chuyên dụng là những thành phần quyết định trực tiếp đến chức năng hoạt động của hệ thống màn hình LED. Tùy theo nhu cầu sử dụng khác nhau, người dùng có thể lựa chọn các loại thiết bị phù hợp để đáp ứng yêu cầu vận hành của hệ thống.

• Máy tính điều khiển: Một bộ PC hoặc Laptop có cấu hình ổn định, trang bị card đồ họa rời (VGA) để xử lý mượt mà các video độ phân giải cao.
• Bộ xử lý hình ảnh (Video Processor): Thiết bị vô cùng quan trọng giúp thu phóng (scaling) hình ảnh từ máy tính cho vừa vặn với kích thước thực tế của màn hình mà không bị méo. Đồng thời chuyển đổi mượt mà giữa các nguồn phát khác nhau.

3.2. Màn hình hiển thị

Mạch điều khiển của màn hình sẽ nhận tín hiệu hiển thị từ máy tính. Sau đó, hệ thống điều khiển các bóng LED phát sáng để tạo ra hình ảnh và có thể xuất âm thanh thông qua bộ khuếch đại công suất và loa.

3.3. Cổng đầu vào video

Hệ thống hỗ trợ cổng tín hiệu video đầu vào với nhiều nguồn phát khác nhau như đầu ghi hình, đầu DVD, camera và các thiết bị phát video khác. Ngoài ra, hệ thống còn hỗ trợ nhiều chuẩn tín hiệu phổ biến như NTSC, PAL, S-Video… Sự đa dạng của cổng đầu vào quyết định tính linh hoạt của hệ thống:

• HDMI / DVI: Cổng tiêu chuẩn truyền tải hình ảnh và âm thanh kỹ thuật số chất lượng cao.
• VGA: Chuẩn kết nối tín hiệu analog cũ.
• SDI: Cổng kết nối chuyên dụng trong lĩnh vực truyền hình, truyền tín hiệu video thô ở khoảng cách xa không bị trễ hình.

3.4. Phần mềm hệ thống

Phần mềm hệ thống có chức năng cấu hình, hiệu chỉnh và quản lý hoạt động của màn hình LED, đồng thời hỗ trợ phát nội dung trình chiếu. Một số phần mềm phổ biến hiện nay có thể kể đến như NovaLCT, LED MPlayer…

• Phần mềm cấu hình hệ thống: NovaLCT, LEDSet… Các kỹ thuật viên sử dụng để vẽ sơ đồ kết nối (mapping), cấu hình độ phân giải, nạp file thông số RCG.
• Phần mềm trình chiếu nội dung: Vmix, Resolume Arena… Giao diện thân thiện giúp người dùng tải video, hình ảnh, lên lịch phát sóng.

4. Nguyên lý hoạt động đằng sau cấu tạo màn hình led

Để bạn có thể thấu hiểu trọn vẹn sức mạnh của cấu tạo màn hình led, hãy cùng theo dõi dòng chảy của một điểm ảnh từ lúc nó ở trong máy tính cho đến khi bừng sáng trên sân khấu.

1. Tiếp nhận tín hiệu: Máy tính xuất tín hiệu video qua cổng HDMI đến Bộ xử lý hình ảnh (Video Processor).
2. Xử lý và Thu phóng: Bộ xử lý hình ảnh thu phóng (Scale) bức hình cho vừa khít với tọa độ pixel. Sau đó, nó chuyển tín hiệu này sang Card phát.
3. Mã hóa và Truyền tải: Card phát số hóa hình ảnh, đóng gói thành các gói tin mạng, đẩy với tốc độ cực cao qua đường cáp mạng Lan đến màn hình.
4. Giải mã và Phân bổ: Card thu nhận tín hiệu, dịch ngược lại thành các xung điện và truyền qua mạch HUB đi thẳng vào các Module.
5. Hiển thị: Tín hiệu đi vào IC điều khiển. IC điều tiết dòng điện 5V đóng ngắt hàng ngàn lần mỗi giây vào 3 chip LED (Đỏ, Xanh lá, Xanh dương) tạo ra cường độ sáng trộn lẫn, sinh ra hàng tỷ màu sắc sống động. Quá trình này chính là minh chứng rõ rệt nhất cho sự kỳ diệu của cấu tạo màn hình led công nghệ cao.

5. Nextworld – Cung cấp giải pháp màn hình LED uy tín tại Việt Nam

Sở hữu kiến thức nền tảng về cấu tạo màn hình led mới chỉ giúp bạn định hướng được sản phẩm. Bước đi quyết định sự thành bại của dự án chính là việc “chọn mặt gửi vàng” ở một đơn vị thi công uy tín. Khác với việc mua một chiếc Tivi về cắm điện là xong, màn hình LED đòi hỏi quy trình thiết kế khung bệ, tính toán hệ thống điện và căn chỉnh phần mềm vô cùng phức tạp.

Tại Nextworld, chúng tôi không bán sản phẩm giá rẻ để rồi bỏ mặc khách hàng, chúng tôi mang đến “Giải pháp trình chiếu an tâm tuyệt đối”.

Lời cam kết từ các chuyên gia Nextworld:

• Tư vấn kỹ thuật từ tâm: Kỹ thuật sẽ trực tiếp khảo sát mặt bằng, đo đạc khoảng cách, tư vấn đúng chủng loại P2.5 phù hợp với không gian và ngân sách, nói “KHÔNG” với việc chèo kéo các tính năng thừa thãi.
• Linh kiện chính hãng 100%: Cam kết sử dụng bóng LED cao cấp nhập khẩu từ các hãng nổi tiếng như Colorlight, Kommander, đầy đủ hóa đơn chứng từ nhập khẩu (CO, CQ).
• Thi công tinh xảo, an toàn tuyệt đối: Đội ngũ thợ lắp đặt lành nghề đảm bảo bề mặt màn hình phẳng mịn không tì vết, đấu nối tủ điện an toàn nhiều lớp (chống quá tải, chống giật, chống sét).
• Bảo hành thần tốc: Trực tiếp hỗ trợ kỹ thuật online 24/7. Sự cố vật lý sẽ được xử lý trong vòng 2 – 4 tiếng (khu vực nội thành), luôn có sẵn vật tư thay thế, tuyệt đối không làm ảnh hưởng đến tiến độ sự kiện của khách hàng.

Kết Luận

Hiểu rõ cấu tạo màn hình LED là bước quan trọng giúp doanh nghiệp lựa chọn đúng giải pháp hiển thị, tối ưu chi phí và đảm bảo hiệu quả sử dụng lâu dài. Từ module LED, cabinet, nguồn điện đến hệ thống điều khiển – mỗi bộ phận đều ảnh hưởng trực tiếp đến chất lượng vận hành của toàn bộ màn hình. Nếu bạn đang cần tư vấn giải pháp màn hình LED phù hợp cho quảng cáo, sân khấu, showroom hay phòng họp, hãy liên hệ ngay với Nextworld để được đội ngũ chuyên gia hỗ trợ nhanh chóng, chính xác và tối ưu nhất.
