Dây cáp mạng là gì? Cấu tạo, phân loại và cách chọn dây mạng phù hợp

Dây cáp mạng là thiết bị quen thuộc trong các hệ thống mạng Internet, mạng LAN, camera IP, máy chủ và nhiều thiết bị công nghệ khác. Tuy nhiên, không phải ai cũng hiểu rõ dây cáp mạng là gì, cấu tạo gồm những gì, có những loại nào và nên chọn CAT5e, CAT6 hay CAT6A cho nhu cầu sử dụng.

Việc lựa chọn đúng loại dây mạng không chỉ giúp hệ thống truyền dữ liệu ổn định mà còn ảnh hưởng trực tiếp đến tốc độ, khoảng cách truyền dẫn, khả năng chống nhiễu và độ bền của hệ thống. Trong bài viết này, hãy cùng tìm hiểu chi tiết về dây cáp mạng, các loại phổ biến và cách lựa chọn phù hợp với từng nhu cầu sử dụng.

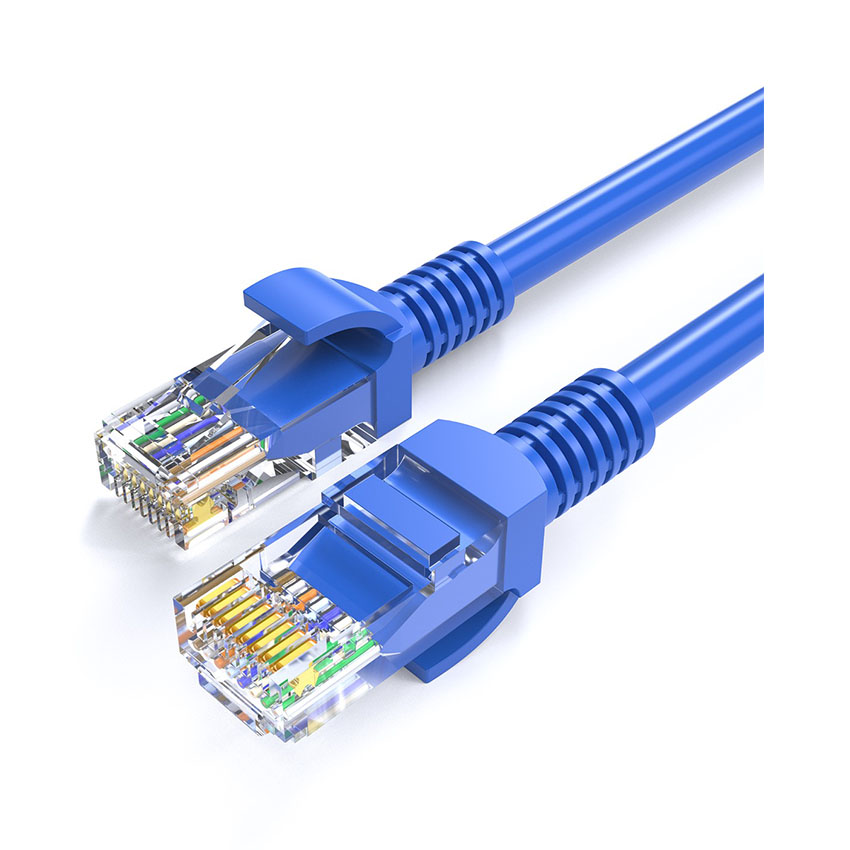

1. Dây cáp mạng là gì?

Dây cáp mạng là loại cáp được sử dụng để truyền dữ liệu và kết nối các thiết bị trong hệ thống mạng có dây. Loại phổ biến nhất hiện nay là cáp Ethernet dạng xoắn đôi, thường được sử dụng để kết nối máy tính, router, switch, camera IP, máy chủ, access point và nhiều thiết bị mạng khác.

Dây cáp mạng còn được gọi bằng nhiều tên khác như:

• Dây mạng LAN.
• Cáp mạng LAN.
• Cáp Ethernet.
• Ethernet Cable.
• LAN Cable.

Một sợi dây mạng Ethernet thông dụng thường gồm 4 cặp dây xoắn đôi, tương đương 8 lõi dây dẫn. Hai đầu cáp thường được bấm đầu RJ45 để kết nối với cổng mạng của các thiết bị.

Khác với Wi-Fi sử dụng kết nối không dây, dây mạng tạo ra đường truyền vật lý giữa các thiết bị. Nhờ đó, kết nối có dây thường có độ ổn định cao, độ trễ thấp và ít bị ảnh hưởng bởi các yếu tố như khoảng cách hoặc vật cản trong phạm vi thiết kế.

Dây mạng được sử dụng rất phổ biến trong gia đình, văn phòng, trung tâm dữ liệu, hệ thống camera, nhà máy, hệ thống điều khiển và các công trình sử dụng hạ tầng mạng.

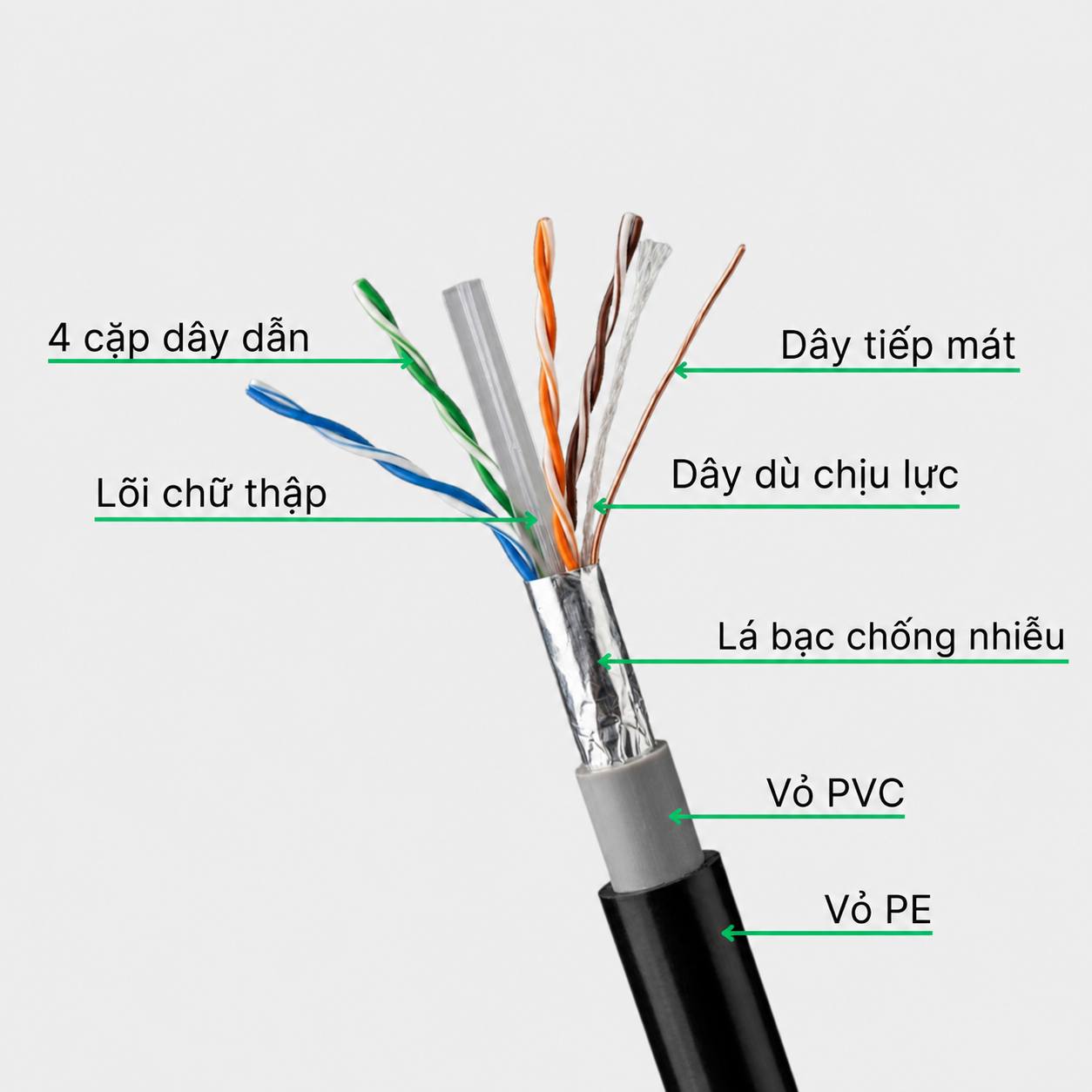

2. Cấu tạo của dây cáp mạng

Tùy theo từng tiêu chuẩn và mục đích sử dụng, cấu tạo dây mạng có thể khác nhau. Tuy nhiên, một sợi cáp mạng xoắn đôi phổ biến thường bao gồm các thành phần chính sau:

2.1. Lõi dây dẫn

Lõi dây là phần trực tiếp truyền tín hiệu dữ liệu bên trong cáp.

Cáp mạng Ethernet phổ biến có 8 lõi, được chia thành 4 cặp dây xoắn đôi. Mỗi lõi thường được bọc một lớp cách điện riêng để hạn chế tiếp xúc giữa các dây.

Vật liệu lõi có thể là đồng nguyên chất hoặc các loại vật liệu khác tùy sản phẩm. Trong hệ thống mạng cần độ ổn định cao hoặc sử dụng PoE, cáp lõi đồng nguyên chất thường được ưu tiên hơn.

2.2. Các cặp dây xoắn đôi

Tám lõi dây được chia thành 4 cặp và xoắn lại với nhau.

Việc xoắn dây không phải để tạo hình mà có tác dụng kỹ thuật quan trọng: giúp giảm nhiễu điện từ và nhiễu xuyên âm giữa các cặp dây.

Mỗi cặp dây có một bước xoắn khác nhau nhằm hạn chế ảnh hưởng giữa các cặp khi truyền tín hiệu tốc độ cao.

Đây cũng là lý do cáp Ethernet thường được gọi là Twisted Pair Cable – cáp xoắn đôi.

2.3. Lõi chữ thập

Một số loại cáp mạng, đặc biệt là cáp CAT6 và các loại cáp có yêu cầu cao hơn, có thể được trang bị lõi chữ thập (spline) ở giữa.

Lõi chữ thập có nhiệm vụ giữ khoảng cách giữa các cặp dây, giúp hạn chế hiện tượng các cặp dây tiếp xúc hoặc ảnh hưởng lẫn nhau.

Không phải tất cả dây CAT6 đều có lõi chữ thập, vì cấu tạo cụ thể phụ thuộc vào thiết kế của nhà sản xuất.

2.4. Lớp chống nhiễu

Tùy loại cáp, dây mạng có thể có hoặc không có lớp chống nhiễu.

Các loại phổ biến gồm:

• UTP: Không có lớp chống nhiễu tổng thể.
• FTP: Có lớp foil bao quanh các cặp dây.
• STP: Có lớp chống nhiễu và cấu tạo chống nhiễu tùy thiết kế.
• SFTP: Có nhiều lớp bảo vệ/chống nhiễu.

Với hệ thống mạng thông thường trong gia đình hoặc văn phòng, cáp UTP thường đã đáp ứng tốt nhu cầu. Trong môi trường có nhiều nguồn gây nhiễu điện từ như nhà máy, phòng máy hoặc khu vực có nhiều thiết bị điện công suất lớn, có thể cân nhắc cáp chống nhiễu phù hợp.

2.5. Lớp vỏ bảo vệ

Lớp vỏ ngoài có nhiệm vụ bảo vệ các thành phần bên trong khỏi tác động cơ học, bụi bẩn và môi trường.

Vật liệu và thiết kế vỏ phụ thuộc vào mục đích sử dụng. Dây mạng trong nhà thường có thiết kế mềm và dễ thi công, trong khi cáp ngoài trời có thể được thiết kế để chịu được ánh nắng, độ ẩm và các điều kiện môi trường khắc nghiệt hơn.

3. Dây cáp mạng có những loại nào?

Dây cáp mạng có thể được phân loại theo nhiều tiêu chí khác nhau. Trong thực tế, hai cách phân loại được quan tâm nhiều nhất là theo chuẩn CAT và theo khả năng chống nhiễu.

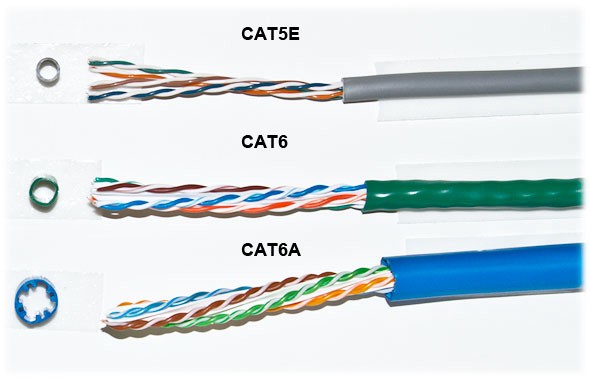

3.1. Phân loại theo chuẩn CAT

CAT là viết tắt của Category, được dùng để phân loại các loại cáp mạng xoắn đôi theo khả năng truyền dẫn.

Một số chuẩn thường gặp gồm CAT5, CAT5e, CAT6 và CAT6A.

Cáp mạng CAT5

CAT5 là thế hệ cáp mạng cũ, từng được sử dụng phổ biến trong các hệ thống Ethernet trước đây.

Hiện nay, CAT5 đã khá lỗi thời và ít được lựa chọn cho các hệ thống mạng mới. Nếu xây dựng hệ thống mạng từ đầu, người dùng thường ưu tiên CAT5e hoặc CAT6 thay vì CAT5.

Cáp mạng CAT5e

CAT5e là phiên bản cải tiến của CAT5 và là một trong những loại dây mạng phổ biến nhất.

CAT5e có băng thông danh định 100 MHz và có thể đáp ứng Ethernet Gigabit trong điều kiện phù hợp.

Ưu điểm của CAT5e:

• Giá thành tương đối thấp.
• Dễ thi công.
• Đáp ứng tốt nhu cầu mạng gia đình.
• Phù hợp nhiều hệ thống văn phòng.
• Có thể sử dụng cho nhiều thiết bị hỗ trợ Gigabit Ethernet.

Nếu nhu cầu chỉ là sử dụng Internet thông thường hoặc xây dựng mạng LAN tốc độ 1 Gbps, CAT5e vẫn có thể đáp ứng tốt.

Cáp mạng CAT6

CAT6 là chuẩn cáp mạng phổ biến trong các hệ thống hiện đại.

CAT6 có băng thông danh định lên đến 250 MHz, khả năng kiểm soát nhiễu xuyên âm tốt hơn so với CAT5e và phù hợp với các hệ thống mạng yêu cầu hiệu suất cao hơn.

Ưu điểm của CAT6:

• Băng thông cao hơn CAT5e.
• Khả năng chống nhiễu xuyên âm tốt hơn.
• Hỗ trợ mạng Gigabit ổn định.
• Có thể hỗ trợ 10 Gigabit Ethernet ở khoảng cách phù hợp với điều kiện triển khai.
• Phù hợp với hệ thống mạng mới và nhu cầu sử dụng lâu dài.

Nếu đang xây dựng hạ tầng mạng mới, CAT6 thường là lựa chọn cân bằng giữa chi phí, hiệu suất và khả năng mở rộng.

Cáp mạng CAT6A

CAT6A là phiên bản nâng cao của CAT6, có băng thông danh định lên đến 500 MHz.

CAT6A được thiết kế để hỗ trợ 10 Gigabit Ethernet trên khoảng cách đầy đủ của kênh Ethernet tiêu chuẩn, đồng thời kiểm soát nhiễu xuyên âm tốt hơn.

CAT6A thường được sử dụng trong:

• Văn phòng lớn.
• Hệ thống máy chủ.
• Trung tâm dữ liệu.
• Hạ tầng mạng tốc độ cao.
• Các công trình cần khả năng nâng cấp trong tương lai.

Nhược điểm là cáp CAT6A thường có đường kính lớn hơn, cứng hơn và chi phí cao hơn CAT5e hoặc CAT6.

CAT7 và CAT8

CAT7 và CAT8 là những chuẩn cáp cao hơn, hướng tới các hệ thống yêu cầu tốc độ và hiệu suất truyền dẫn cao.

Tuy nhiên, với nhu cầu gia đình và phần lớn văn phòng thông thường, CAT5e hoặc CAT6 đã đáp ứng được yêu cầu. Không nên mặc định rằng CAT càng cao thì càng phù hợp trong mọi trường hợp.

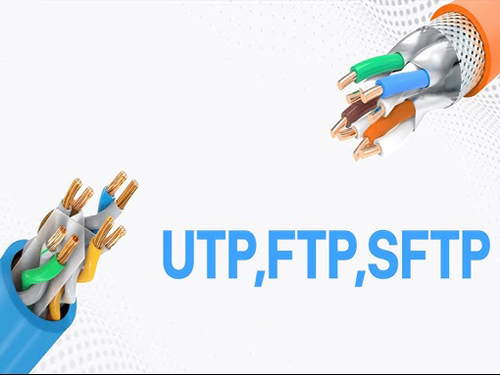

3.2. Phân loại theo khả năng chống nhiễu

Ngoài chuẩn CAT, dây mạng còn được phân loại theo cấu trúc chống nhiễu.

Một điểm cần lưu ý là CAT và UTP/FTP/STP không phải hai cách gọi thay thế cho nhau.

Ví dụ, một sợi cáp có thể được gọi là CAT6 UTP hoặc CAT6A FTP. Trong đó CAT6/CAT6A thể hiện cấp độ của cáp, còn UTP/FTP thể hiện cấu trúc chống nhiễu.

3.3. Phân loại theo môi trường sử dụng

Dựa trên môi trường lắp đặt, có thể chia dây mạng thành:

• Dây mạng trong nhà.
• Dây mạng ngoài trời.
• Dây mạng chống UV.
• Dây mạng chống nước hoặc chống ẩm.
• Dây mạng có lớp vỏ phù hợp với yêu cầu chống cháy.

Khi kéo dây ngoài trời, không nên sử dụng tùy tiện cáp indoor vì lớp vỏ có thể không được thiết kế để chịu tác động lâu dài của ánh nắng, nhiệt độ và độ ẩm.

4. Dây cáp mạng dùng để làm gì?

Dây cáp mạng có vai trò kết nối và truyền dữ liệu giữa các thiết bị trong hệ thống mạng.

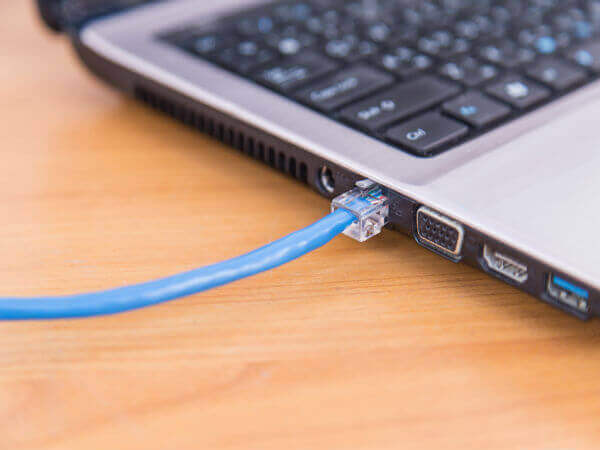

4.1. Kết nối Internet cho máy tính

Đây là ứng dụng phổ biến nhất.

Máy tính có thể kết nối với router hoặc switch thông qua dây mạng để truy cập Internet hoặc tham gia mạng LAN.

So với Wi-Fi, kết nối Ethernet có dây thường mang lại độ ổn định cao và độ trễ thấp trong điều kiện hệ thống được triển khai đúng cách.

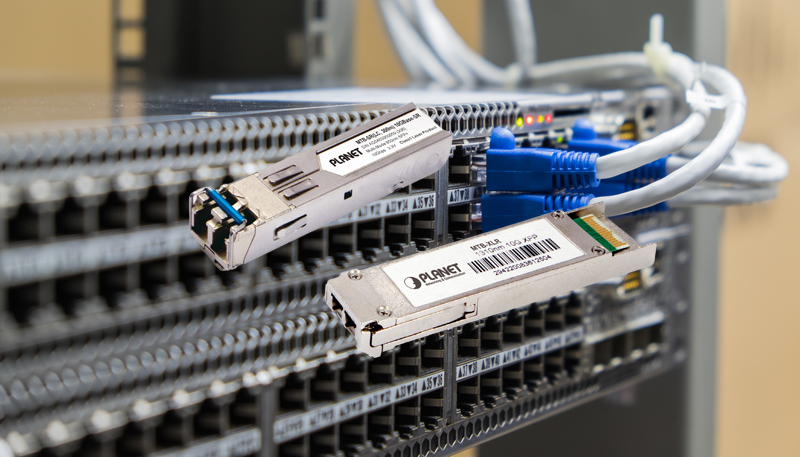

4.2. Kết nối router, switch và các thiết bị mạng

Dây mạng được sử dụng để kết nối:

• Router.
• Switch.
• Access Point.
• Firewall.
• Máy chủ.
• Máy tính.
• Thiết bị mạng chuyên dụng.

Các thiết bị này tạo thành hạ tầng mạng có dây phục vụ việc trao đổi dữ liệu trong nội bộ hoặc kết nối Internet.

4.3. Kết nối camera IP

Camera IP thường sử dụng Ethernet để truyền dữ liệu hình ảnh về đầu ghi hoặc hệ thống mạng.

Trong trường hợp camera hỗ trợ PoE, một sợi cáp mạng có thể đồng thời đảm nhiệm việc truyền dữ liệu và cấp nguồn cho camera, giúp giảm số lượng dây cần triển khai.

4.4. Kết nối máy chủ và hệ thống mạng nội bộ

Trong văn phòng, doanh nghiệp hoặc trung tâm dữ liệu, dây mạng được sử dụng để kết nối máy tính, máy chủ, thiết bị lưu trữ và các thiết bị mạng.

Chất lượng cáp và tiêu chuẩn được lựa chọn cần phù hợp với tốc độ mạng mà hệ thống yêu cầu.

4.5. Truyền dữ liệu và cấp nguồn qua PoE

PoE – Power over Ethernet cho phép truyền nguồn điện và dữ liệu qua cáp Ethernet tương thích.

Công nghệ này được sử dụng phổ biến cho:

• Camera IP.
• Access Point.
• Điện thoại IP.
• Một số thiết bị IoT và thiết bị mạng khác.

Tuy nhiên, để sử dụng PoE an toàn và ổn định, cần lựa chọn đúng cáp, thiết bị cấp nguồn và công suất theo tiêu chuẩn tương ứng.

4.6. Ứng dụng trong hệ thống màn hình LED

Trong các hệ thống màn hình LED, dây mạng có thể được sử dụng để kết nối máy tính điều khiển, switch, bộ xử lý hình ảnh, card điều khiển và các thiết bị trong hệ thống truyền dữ liệu.

Tùy kiến trúc của từng hệ thống, Ethernet có thể đóng vai trò trong việc truyền dữ liệu điều khiển hoặc dữ liệu hình ảnh giữa các thiết bị.

Do đó, khi triển khai màn hình LED, việc lựa chọn dây mạng cần dựa trên thiết bị điều khiển thực tế, khoảng cách kết nối và yêu cầu băng thông của hệ thống thay vì chỉ chọn dây theo tiêu chí CAT càng cao càng tốt.

5. So sánh CAT5e, CAT6 và CAT6A

CAT5e, CAT6 và CAT6A là ba loại cáp được sử dụng phổ biến trong các hệ thống mạng hiện nay.

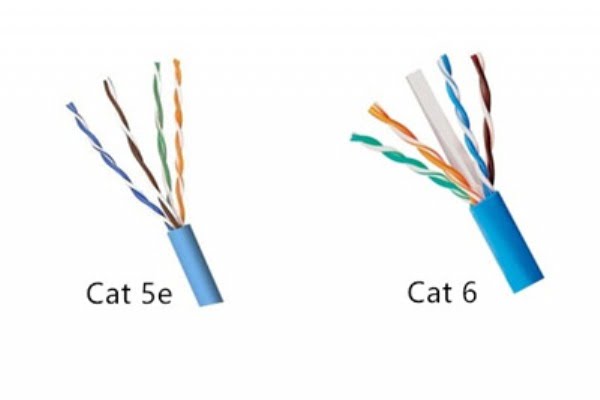

CAT5e và CAT6 loại nào tốt hơn?

Nếu chỉ xét về khả năng truyền dẫn, CAT6 có nhiều ưu điểm hơn CAT5e. Tuy nhiên, điều đó không có nghĩa CAT6 luôn là lựa chọn bắt buộc.

CAT5e phù hợp nếu hệ thống chỉ cần Gigabit Ethernet và muốn tối ưu chi phí.

CAT6 phù hợp hơn khi xây dựng hệ thống mạng mới, cần khả năng nâng cấp hoặc muốn có thêm dư địa về hiệu suất.

CAT6A phù hợp với hệ thống cần 10 Gbps trên khoảng cách tiêu chuẩn hoặc các hạ tầng mạng chuyên nghiệp.

Vì vậy, lựa chọn tốt nhất không phải là loại cáp có CAT cao nhất mà là loại phù hợp với tốc độ, khoảng cách, thiết bị và môi trường lắp đặt.

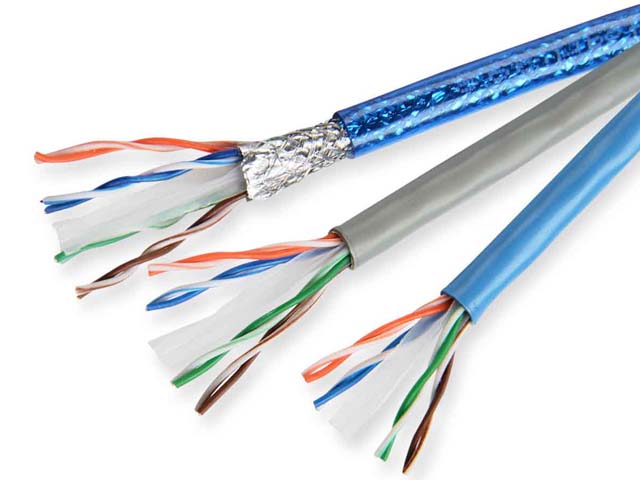

6. Cách chọn dây cáp mạng phù hợp

Để lựa chọn dây mạng phù hợp, không nên chỉ dựa vào giá bán hoặc số CAT được in trên vỏ cáp.

6.1. Xác định tốc độ mạng cần sử dụng

Trước tiên cần xác định hệ thống cần tốc độ bao nhiêu.

Nếu chỉ sử dụng mạng thông thường hoặc Gigabit Ethernet, CAT5e đã có thể đáp ứng trong nhiều trường hợp.

Nếu muốn xây dựng hạ tầng mới và có khả năng nâng cấp, CAT6 là lựa chọn đáng cân nhắc.

Với hệ thống 10 Gbps yêu cầu khoảng cách tiêu chuẩn, CAT6A sẽ phù hợp hơn.

6.2. Xác định khoảng cách kéo dây

Khoảng cách là yếu tố quan trọng khi thiết kế mạng Ethernet.

Với hệ thống cáp xoắn đôi Ethernet tiêu chuẩn, chiều dài kênh thường được thiết kế tối đa khoảng 100 m, trong đó phần cáp cố định thường được tính khoảng 90 m và phần dây nối thiết bị chiếm phần còn lại.

Nếu khoảng cách vượt quá giới hạn thiết kế, không nên chỉ tăng CAT để giải quyết. Có thể cần sử dụng switch trung gian, thiết bị mở rộng hoặc chuyển sang giải pháp cáp quang tùy hệ thống.

6.3. Xác định môi trường lắp đặt

Nếu kéo dây trong nhà, cáp indoor thông thường có thể đáp ứng.

Nếu đi dây ngoài trời, nên lựa chọn cáp được thiết kế cho outdoor, có khả năng chịu tác động của môi trường.

Nếu dây được lắp đặt gần các nguồn gây nhiễu điện từ, có thể cân nhắc cáp có cấu trúc chống nhiễu phù hợp.

6.4. Chọn lõi đồng nguyên chất hay CCA

Đây là yếu tố rất đáng quan tâm khi mua dây mạng.

Cáp lõi đồng nguyên chất có khả năng dẫn điện tốt và phù hợp hơn với các hệ thống yêu cầu độ ổn định cao, đặc biệt khi triển khai PoE.

Trong khi đó, cáp CCA (Copper Clad Aluminum) sử dụng lõi nhôm được mạ đồng. Loại cáp này có thể có giá rẻ hơn nhưng không nên mặc định xem là tương đương với cáp đồng nguyên chất về hiệu suất và độ phù hợp cho mọi hệ thống.

Nếu hệ thống yêu cầu độ ổn định cao hoặc sử dụng PoE, nên ưu tiên sản phẩm có thông số vật liệu rõ ràng và đáp ứng tiêu chuẩn phù hợp.

6.5. Chọn UTP hay cáp chống nhiễu

UTP phù hợp với phần lớn môi trường gia đình và văn phòng thông thường.

Nếu hệ thống được triển khai trong môi trường nhiều nhiễu điện từ, có thể sử dụng FTP, STP hoặc SFTP tùy yêu cầu.

Tuy nhiên, cáp chống nhiễu không phải cứ nhiều lớp là luôn tốt hơn. Hệ thống cần được thiết kế và tiếp đất đúng cách để phát huy hiệu quả của lớp chống nhiễu.

6.6. Kiểm tra chất lượng và tiêu chuẩn của cáp

Khi mua dây mạng, nên kiểm tra:

• Chuẩn CAT.
• Vật liệu lõi.
• Loại chống nhiễu.
• Chiều dài.
• Đường kính dây.
• Loại vỏ.
• Tiêu chuẩn mà sản phẩm công bố.
• Mục đích sử dụng trong nhà hay ngoài trời.

Không nên chỉ dựa vào dòng chữ “CAT6” hoặc “CAT6A” trên bao bì để đánh giá toàn bộ chất lượng sản phẩm.

7. Câu hỏi thường gặp về dây cáp mạng

7.1. Dây cáp mạng dài tối đa bao nhiêu mét?

Với hệ thống Ethernet cáp xoắn đôi tiêu chuẩn, chiều dài kênh thường được thiết kế tối đa khoảng 100 m. Khi cần truyền xa hơn, có thể sử dụng thiết bị mạng trung gian hoặc chuyển sang cáp quang tùy nhu cầu.

7.2. Dây cáp mạng có điện không?

Dây mạng có thể mang điện áp khi được sử dụng trong hệ thống PoE, nhưng đây không phải dây điện dân dụng. Không nên đấu nối hoặc sử dụng dây mạng thay thế cho dây điện.

7.3. Dây cáp mạng bị đứt có nối được không?

Có thể nối lại trong một số trường hợp, nhưng đây không phải giải pháp tối ưu cho hệ thống mạng yêu cầu độ ổn định cao.

Việc nối dây có thể làm tăng suy hao hoặc ảnh hưởng đến chất lượng đường truyền nếu thực hiện không đúng kỹ thuật. Khi có thể, nên thay đoạn cáp mới hoặc sử dụng phụ kiện nối đạt chuẩn.

7.4. Dây cáp mạng có ảnh hưởng đến tốc độ Internet không?

Có.

Tốc độ thực tế của kết nối không chỉ phụ thuộc vào gói Internet mà còn liên quan đến thiết bị mạng, card mạng, chuẩn Ethernet, chất lượng cáp, chiều dài và môi trường triển khai.

Một sợi cáp chất lượng kém hoặc không phù hợp có thể khiến kết nối không đạt được tốc độ kỳ vọng.

7.5. Có thể dùng dây CAT6 cho thiết bị CAT5e không?

Có. Trong nhiều trường hợp, thiết bị Ethernet CAT5e có thể hoạt động với cáp CAT6.

Tuy nhiên, tốc độ thực tế vẫn phụ thuộc vào thiết bị mạng và chuẩn Ethernet mà thiết bị hỗ trợ.

8. Nextworld LED – Đơn vị cung cấp giải pháp màn hình LED chuyên nghiệp

Bên cạnh hệ thống mạng, màn hình LED cũng là một giải pháp hiển thị ngày càng được ứng dụng rộng rãi trong quảng cáo, sự kiện, sân khấu, trung tâm thương mại, nhà hàng, showroom, phòng họp và nhiều không gian khác.

Nextworld tập trung cung cấp các sản phẩm và giải pháp phục vụ quá trình xây dựng hệ thống màn hình LED, từ module LED, linh kiện và thiết bị điều khiển đến các giải pháp màn hình LED theo nhu cầu thực tế của từng công trình.

Với mỗi dự án, việc lựa chọn thiết bị không nên chỉ dựa trên giá thành mà cần xem xét đồng thời nhiều yếu tố như:

• Kích thước và vị trí lắp đặt.
• Khoảng cách nhìn.
• Môi trường sử dụng trong nhà hoặc ngoài trời.
• Độ sáng và chất lượng hiển thị.
• Độ phân giải.
• Hệ thống điều khiển.
• Khả năng vận hành ổn định.
• Phương án thi công và bảo trì.

Đặc biệt, trong một hệ thống màn hình LED, các thiết bị như bộ xử lý hình ảnh, card điều khiển, switch và hệ thống kết nối dữ liệu cần được lựa chọn đồng bộ. Đây là lý do việc tư vấn giải pháp tổng thể trước khi đầu tư có thể giúp doanh nghiệp hạn chế tình trạng lựa chọn thiết bị không tương thích hoặc phát sinh chi phí trong quá trình triển khai.

Nếu doanh nghiệp đang có nhu cầu đầu tư màn hình LED quảng cáo, màn hình LED trong nhà, màn hình LED ngoài trời, màn hình LED sân khấu hoặc cần tìm vật tư LED cho dự án, có thể liên hệ Nextworld LED qua hotline 0904 225 799 để được tư vấn giải pháp phù hợp với nhu cầu và ngân sách.

Kết luận

Dây cáp mạng là loại cáp dùng để kết nối và truyền dữ liệu giữa các thiết bị trong hệ thống mạng có dây. Cáp Ethernet phổ biến thường sử dụng cấu trúc 4 cặp dây xoắn đôi với 8 lõi, có thể được phân loại theo chuẩn CAT như CAT5e, CAT6, CAT6A hoặc theo cấu trúc chống nhiễu như UTP, FTP, STP và SFTP.

Trong đó, CAT5e phù hợp với nhu cầu mạng phổ thông, CAT6 là lựa chọn cân bằng cho nhiều hệ thống mới, còn CAT6A phù hợp với hạ tầng yêu cầu 10 Gbps và khả năng mở rộng cao hơn.
