PCB là gì? Cấu tạo, phân loại, nguyên lý hoạt động và ứng dụng

PCB là gì? PCB (Printed Circuit Board) là bảng mạch in, được sử dụng để kết nối và cố định các linh kiện điện tử thông qua hệ thống đường dẫn điện được thiết kế trên bề mặt hoặc bên trong bảng mạch. PCB là thành phần quan trọng trong hầu hết các thiết bị điện tử, từ điện thoại, máy tính, TV đến thiết bị công nghiệp và màn hình LED.

Vậy PCB là gì trong thực tế sản xuất và ứng dụng? PCB được cấu tạo từ những gì, có những loại nào và hoạt động như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

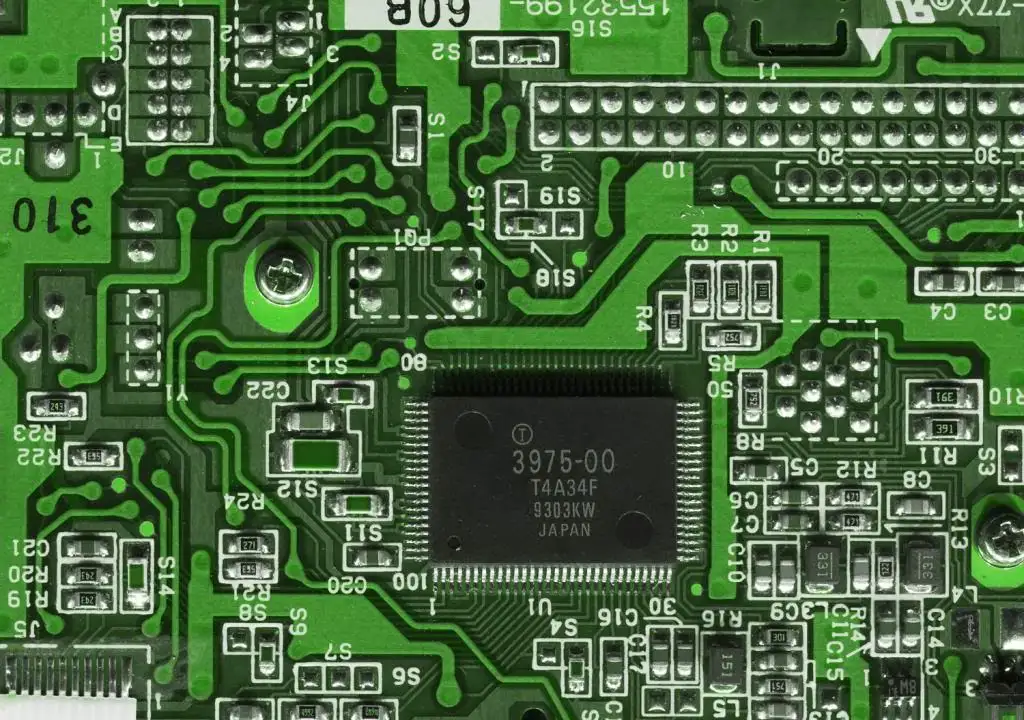

1. PCB là gì?

PCB viết tắt của Printed Circuit Board, tiếng Việt thường gọi là bảng mạch in, bo mạch in hoặc mạch in. Đây là một tấm vật liệu cách điện được thiết kế với các đường mạch dẫn điện bằng đồng, có chức năng kết nối các linh kiện điện tử thành một hệ thống hoàn chỉnh.

Thay vì sử dụng nhiều dây dẫn riêng lẻ để kết nối linh kiện, PCB tạo ra các đường dẫn điện được thiết kế sẵn trên bảng mạch. Nhờ đó, thiết bị điện tử có thể trở nên gọn hơn, ổn định hơn và dễ sản xuất hàng loạt.

Một PCB cơ bản thường có:

• Lớp vật liệu nền cách điện.
• Lớp đồng dẫn điện.
• Lớp phủ chống hàn (Solder Mask).
• Lớp in ký hiệu linh kiện (Silkscreen).
• Các lỗ khoan, pad và via phục vụ kết nối linh kiện.

PCB có thể chỉ có một lớp mạch hoặc được thiết kế với nhiều lớp xếp chồng lên nhau tùy theo yêu cầu của thiết bị.

2. PCB dùng để làm gì?

Khi tìm hiểu PCB là gì, không thể bỏ qua chức năng của nó. PCB chủ yếu đảm nhiệm hai chức năng:

Thứ nhất, cố định linh kiện điện tử: Các linh kiện như LED, IC, điện trở, tụ điện, transistor… được gắn lên PCB thông qua các vị trí kết nối được thiết kế sẵn.

Thứ hai, kết nối và truyền tín hiệu điện: Các đường mạch bằng đồng trên PCB tạo thành hệ thống kết nối giữa các linh kiện, giúp dòng điện và tín hiệu được truyền theo thiết kế.

Nhờ đó, PCB trở thành nền tảng của rất nhiều thiết bị điện tử hiện đại.

3. PCB có cấu tạo như thế nào?

Cấu tạo PCB có thể khác nhau tùy loại bảng mạch. Một PCB đơn giản có thể chỉ gồm một lớp đồng, trong khi PCB nhiều lớp có cấu trúc phức tạp hơn.

Các thành phần phổ biến của PCB gồm:

3.1. Lớp nền PCB

Lớp nền là phần vật liệu cách điện tạo nên kết cấu chính của bảng mạch. Khi tìm hiểu PCB là gì, lớp nền chính là phần giúp PCB có độ cứng và cách ly điện.

Một số vật liệu nền thường được sử dụng gồm:

• FR-4.
• FR-1.
• FR-2.
• CEM-1.
• CEM-3.
• Polyimide đối với PCB mềm.

Trong đó, FR-4 là một trong những vật liệu phổ biến nhất đối với PCB cứng nhờ khả năng cách điện, độ bền cơ học và khả năng chịu nhiệt tương đối tốt.

3.2. Lớp đồng

Lớp đồng là thành phần đảm nhiệm chức năng dẫn điện trên PCB.

Trong quá trình sản xuất, đồng được tạo thành các đường mạch theo thiết kế. Những đường này thường được gọi là trace, có nhiệm vụ kết nối các linh kiện và truyền tín hiệu điện.

PCB có thể có:

• Một lớp đồng.
• Hai lớp đồng.
• Nhiều lớp đồng.

Đối với PCB nhiều lớp, các lớp đồng được kết nối với nhau thông qua các cấu trúc như via.

3.3. Lớp phủ chống hàn – Solder Mask

Solder Mask là lớp phủ cách điện thường nằm bên trên lớp đồng.

Lớp này có một số chức năng chính:

• Bảo vệ đường mạch đồng khỏi tác động từ môi trường.
• Hạn chế hiện tượng oxy hóa.
• Giúp ngăn thiếc hàn bám vào những vị trí không cần thiết.
• Tăng độ ổn định và độ bền của bảng mạch.

Màu xanh lá thường thấy trên nhiều PCB thực chất là màu của lớp Solder Mask, mặc dù PCB cũng có thể sử dụng nhiều màu khác.

3.4. Lớp in ký hiệu – Silkscreen

Silkscreen là lớp chữ hoặc ký hiệu được in trên bề mặt PCB.

Lớp này thường chứa:

• Tên linh kiện.
• Ký hiệu linh kiện.
• Số chân.
• Logo nhà sản xuất.
• Thông tin nhận diện bảng mạch.

Silkscreen không đảm nhiệm chức năng dẫn điện mà chủ yếu giúp quá trình lắp ráp, kiểm tra và bảo trì PCB thuận tiện hơn.

3.5. Pad, via và lỗ khoan

Ngoài các lớp chính, PCB còn có nhiều cấu trúc phục vụ việc gắn và kết nối linh kiện.

Pad là vùng dẫn điện được thiết kế để linh kiện tiếp xúc hoặc hàn vào PCB.

Via là lỗ kết nối điện giữa các lớp của PCB, đặc biệt quan trọng đối với bảng mạch nhiều lớp.

Lỗ khoan được tạo ra để lắp linh kiện xuyên lỗ hoặc phục vụ kết nối giữa các lớp mạch.

4. PCB hoạt động như thế nào?

Bản thân PCB không phải là một linh kiện thực hiện chức năng xử lý điện tử độc lập. Vai trò chính của PCB là tạo ra hệ thống kết nối điện và nền tảng cơ học cho các linh kiện.

Có thể hình dung nguyên lý hoạt động cơ bản như sau:

Nguồn điện → đường mạch PCB → linh kiện điện tử → đường mạch PCB → các bộ phận khác

Ví dụ, khi một nguồn điện được cấp vào thiết bị, dòng điện sẽ đi qua các đường mạch được thiết kế trên PCB để đến các linh kiện tương ứng.

Các linh kiện có thể thực hiện những nhiệm vụ khác nhau như:

• Điện trở điều chỉnh dòng điện.
• Tụ điện lưu trữ và lọc điện.
• IC xử lý hoặc điều khiển tín hiệu.
• LED phát sáng.
• Transistor đóng cắt hoặc khuếch đại tín hiệu.

PCB đóng vai trò kết nối các linh kiện này thành một mạch điện hoàn chỉnh.

PCB truyền tín hiệu điện như thế nào?

Tín hiệu điện được truyền qua các đường dẫn bằng đồng trên PCB. Các đường dẫn này được thiết kế với chiều rộng, khoảng cách và cấu trúc phù hợp với yêu cầu của mạch.

Đối với các mạch điện tử thông thường, việc thiết kế đường mạch cần đảm bảo:

• Khả năng dẫn dòng.
• Khoảng cách cách điện.
• Độ ổn định tín hiệu.
• Khả năng tản nhiệt.
• Hạn chế nhiễu điện từ khi cần thiết.

Với những PCB tốc độ cao hoặc có yêu cầu kỹ thuật đặc biệt, thiết kế PCB còn phải tính đến trở kháng, nhiễu tín hiệu và nhiều yếu tố khác.

5. Các loại PCB phổ biến hiện nay

PCB có thể được phân loại theo số lượng lớp mạch, khả năng uốn và cấu trúc vật liệu.

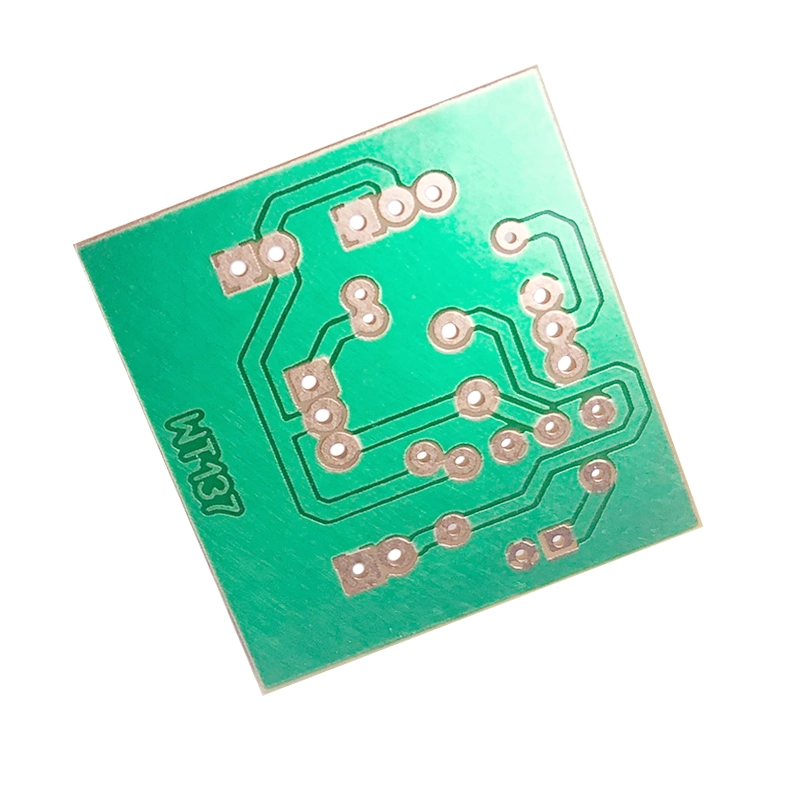

5.1. PCB một lớp – Single Layer PCB

PCB một lớp chỉ có một lớp đồng dẫn điện chính.

Loại PCB này có cấu tạo tương đối đơn giản, chi phí sản xuất thấp và thường được sử dụng trong những thiết bị điện tử không yêu cầu mạch quá phức tạp.

Một số ứng dụng có thể gặp gồm:

• Thiết bị gia dụng đơn giản.
• Bộ nguồn.
• Mạch điều khiển cơ bản.
• Một số thiết bị điện tử giá thành thấp.

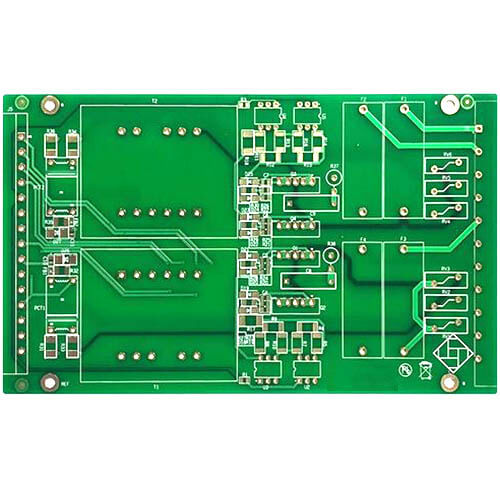

5.2. PCB hai lớp – Double Layer PCB

PCB hai lớp có lớp đồng dẫn điện ở cả hai mặt của bảng mạch.

Hai lớp đồng có thể được kết nối với nhau thông qua các lỗ mạ hoặc via. So với PCB một lớp, loại này cho phép bố trí mạch phức tạp hơn và tiết kiệm không gian hơn.

PCB hai lớp được sử dụng khá phổ biến trong các thiết bị điện tử.

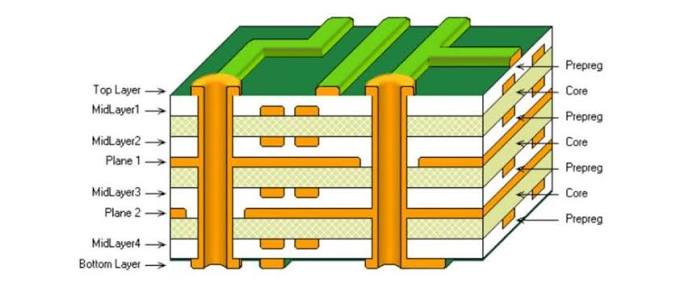

5.3. PCB nhiều lớp – Multilayer PCB

PCB nhiều lớp gồm nhiều lớp đồng và lớp vật liệu cách điện được xếp chồng lên nhau.

Loại PCB này phù hợp với những thiết bị có mật độ linh kiện cao hoặc yêu cầu nhiều đường kết nối trong không gian nhỏ.

PCB nhiều lớp thường xuất hiện trong:

• Máy tính.
• Thiết bị mạng.
• Thiết bị viễn thông.
• Thiết bị công nghiệp.
• Thiết bị điện tử có cấu trúc phức tạp.

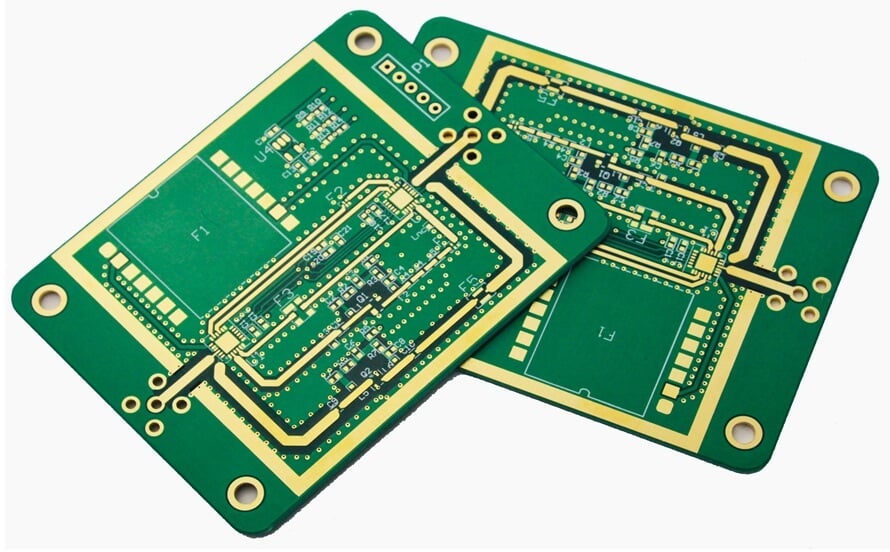

5.4. PCB cứng – Rigid PCB

Rigid PCB là bảng mạch có kết cấu cứng, không được thiết kế để uốn cong trong quá trình sử dụng.

Đây là loại PCB phổ biến trong nhiều thiết bị điện tử nhờ độ ổn định và khả năng gia công tương đối thuận tiện.

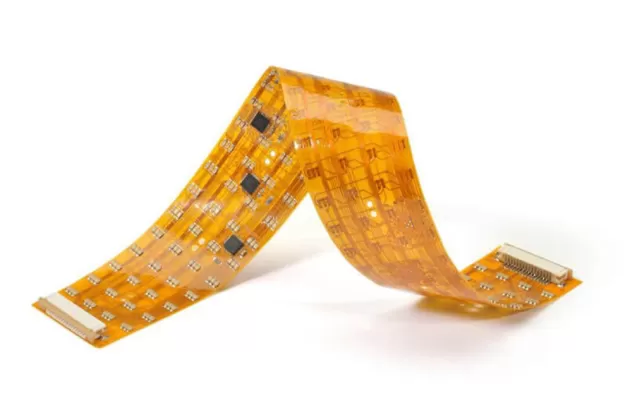

5.5. PCB mềm – Flexible PCB

Flexible PCB, hay FPCB, sử dụng vật liệu nền có khả năng uốn cong.

Loại PCB này phù hợp với những thiết bị yêu cầu tiết kiệm không gian hoặc cần đưa mạch qua các vị trí có hình dạng phức tạp.

Polyimide là một trong những vật liệu thường được sử dụng cho PCB mềm.

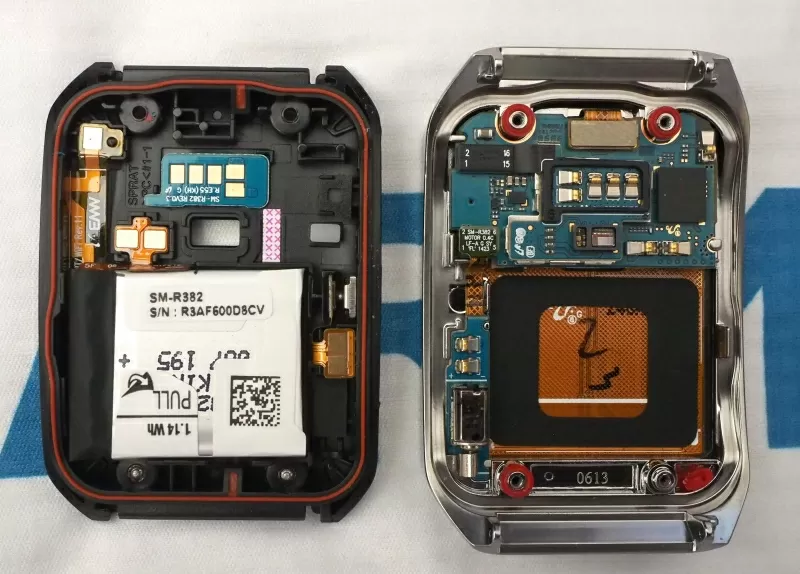

5.6. PCB cứng mềm – Rigid-Flex PCB

Rigid-Flex PCB kết hợp giữa phần mạch cứng và phần mạch mềm trong cùng một thiết kế.

Loại PCB này cho phép tận dụng ưu điểm của cả PCB cứng và PCB mềm, phù hợp với các thiết bị có yêu cầu thiết kế phức tạp.

6. PCB được làm từ vật liệu gì?

Vật liệu sử dụng cho PCB phụ thuộc vào loại bảng mạch, yêu cầu về nhiệt độ, độ bền, khả năng uốn và đặc tính điện.

6.1. FR-4

FR-4 là vật liệu nền PCB rất phổ biến. Vật liệu này thường sử dụng nền sợi thủy tinh kết hợp với nhựa epoxy.

FR-4 có các ưu điểm như:

• Khả năng cách điện tốt.
• Độ bền cơ học tương đối cao.
• Khả năng chịu nhiệt phù hợp với nhiều ứng dụng.
• Phù hợp với sản xuất PCB nhiều lớp.

6.2. FR-1 và FR-2

FR-1 và FR-2 là các vật liệu nền PCB sử dụng hệ nhựa phenolic và giấy, thường được dùng trong các ứng dụng yêu cầu PCB đơn giản và chi phí thấp.

So với FR-4, nhóm vật liệu này có giới hạn về khả năng chịu nhiệt và đặc tính cơ học.

6.3. CEM-1 và CEM-3

CEM là nhóm vật liệu composite được sử dụng làm nền PCB.

CEM-1 và CEM-3 có đặc tính và cấu trúc khác nhau, phù hợp với những yêu cầu sản xuất cụ thể.

Việc lựa chọn vật liệu phụ thuộc vào thiết kế, chi phí và yêu cầu kỹ thuật của từng sản phẩm.

6.4. Polyimide

Polyimide thường được sử dụng trong PCB mềm nhờ khả năng chịu nhiệt và tính linh hoạt.

Đây là vật liệu phù hợp với các thiết kế yêu cầu bảng mạch có thể uốn hoặc gập theo hình dạng của thiết bị.

6.5. Prepreg

Prepreg là vật liệu cách điện dạng lớp được sử dụng phổ biến trong PCB nhiều lớp.

Trong quá trình ép PCB, Prepreg đóng vai trò liên kết và cách điện giữa các lớp mạch.

Do đó, Prepreg không nên được hiểu đơn giản là một loại PCB độc lập mà là một thành phần vật liệu quan trọng trong cấu trúc PCB nhiều lớp.

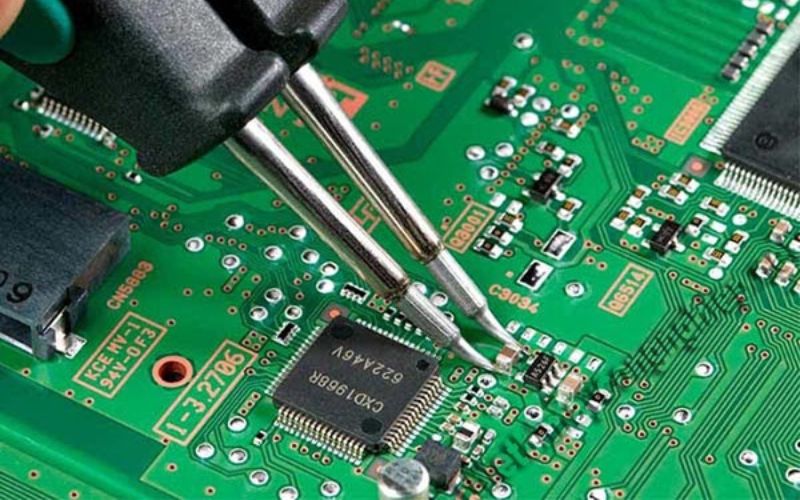

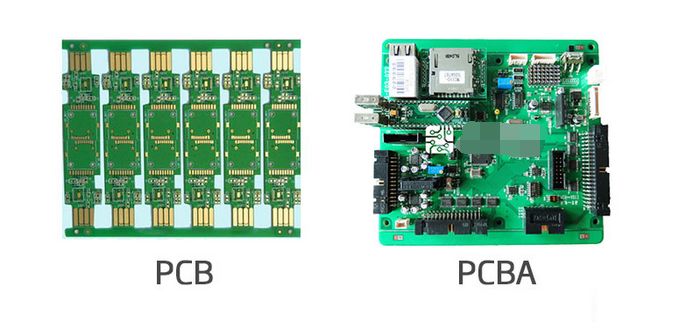

7. PCB khác gì PCBA?

PCB và PCBA không phải là hai khái niệm giống nhau.

PCB là bảng mạch in, trong khi PCBA (Printed Circuit Board Assembly) là bảng mạch PCB đã được lắp ráp các linh kiện điện tử theo thiết kế.

Ví dụ, một tấm bảng mạch màu xanh có các đường đồng, pad và vị trí gắn linh kiện nhưng chưa được lắp linh kiện có thể được gọi là PCB.

Sau khi các linh kiện như IC, điện trở, tụ điện, LED… được lắp lên bảng mạch, sản phẩm trở thành PCBA.

8. Quy trình sản xuất PCB cơ bản

Quy trình sản xuất PCB thực tế có thể thay đổi tùy loại mạch và yêu cầu kỹ thuật. Tuy nhiên, có thể khái quát qua một số bước chính.

Bước 1: Thiết kế PCB

Kỹ sư sử dụng phần mềm thiết kế mạch để tạo sơ đồ nguyên lý, bố trí linh kiện và thiết kế đường mạch.

Một số phần mềm PCB phổ biến gồm:

• Altium Designer.
• KiCad.
• Autodesk Fusion.
• Eagle.
• OrCAD.

Bước 2: Chuẩn bị vật liệu

Nhà sản xuất lựa chọn vật liệu nền, lớp đồng và các vật liệu liên quan dựa trên yêu cầu của thiết kế.

Bước 3: Tạo đường mạch

Các khu vực đồng không cần thiết sẽ được loại bỏ hoặc xử lý theo phương pháp sản xuất phù hợp, từ đó hình thành hệ thống đường dẫn điện trên PCB.

Bước 4: Khoan và tạo via

PCB được khoan tại các vị trí cần thiết để tạo lỗ lắp linh kiện hoặc kết nối các lớp mạch.

Bước 5: Phủ Solder Mask và Silkscreen

Bề mặt PCB được phủ lớp chống hàn và in các ký hiệu cần thiết.

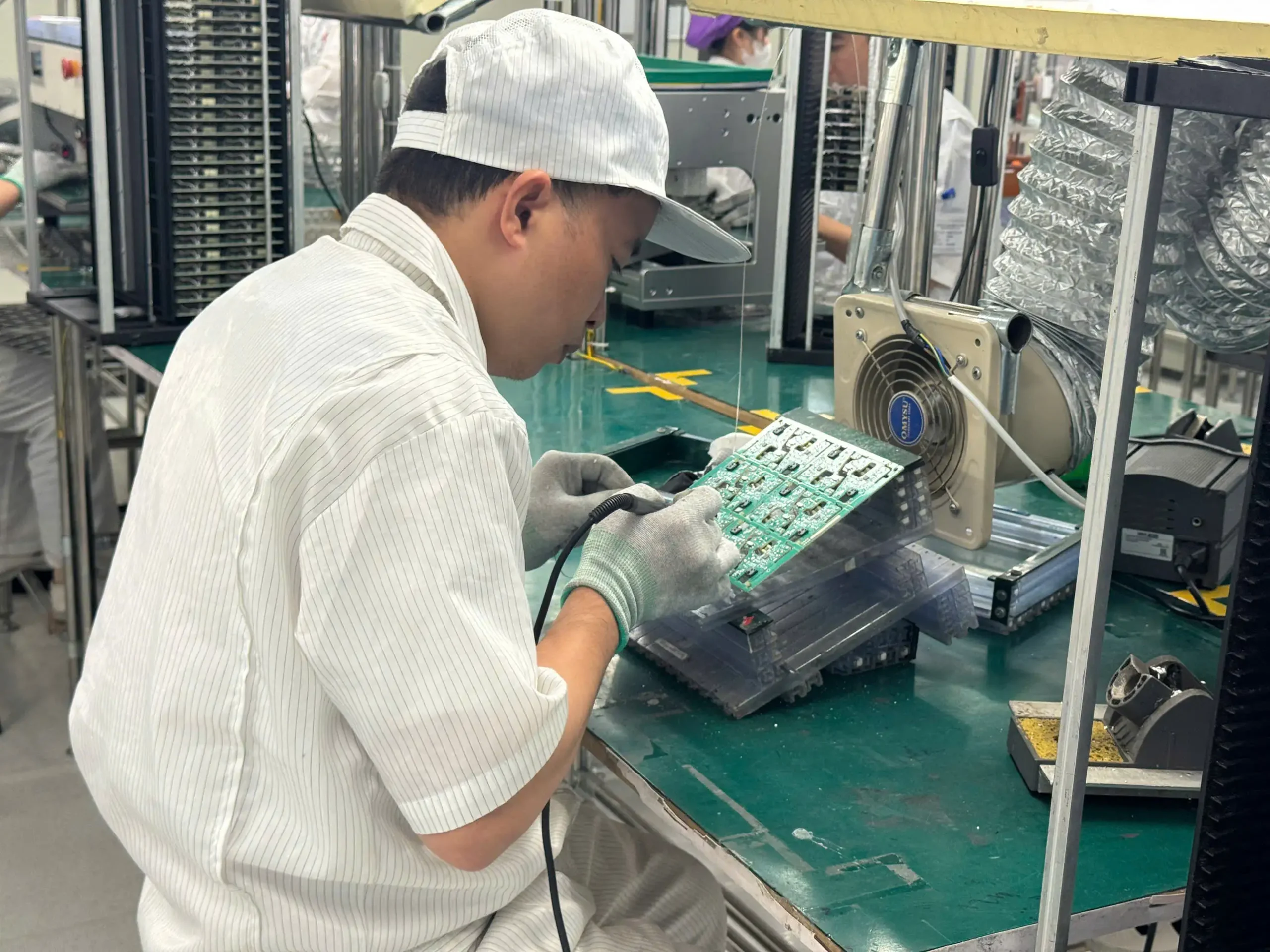

Bước 6: Kiểm tra PCB

PCB sau khi sản xuất sẽ được kiểm tra để phát hiện lỗi về đường mạch, kết nối, kích thước hoặc các vấn đề khác trước khi chuyển sang công đoạn lắp ráp.

9. PCB được ứng dụng ở đâu?

PCB xuất hiện trong rất nhiều lĩnh vực của đời sống và sản xuất.

9.1. Trong thiết bị điện tử dân dụng

PCB có mặt trong:

• Điện thoại.
• Máy tính.
• TV.
• Máy ảnh.
• Máy giặt.
• Tủ lạnh.
• Điều hòa.
• Thiết bị âm thanh.

9.2. Trong công nghiệp

PCB được sử dụng trong các hệ thống:

• Điều khiển máy móc.
• Tự động hóa.
• Cảm biến.
• Thiết bị đo lường.
• Bộ điều khiển động cơ.

9.3. Trong ô tô

Các hệ thống điện tử trên ô tô ngày càng sử dụng nhiều PCB để điều khiển và kết nối các bộ phận như:

• Hệ thống giải trí.
• Cảm biến.
• Điều khiển động cơ.
• Hệ thống an toàn.
• Hệ thống hỗ trợ lái xe.

9.4. Trong viễn thông

PCB được sử dụng trong nhiều thiết bị truyền dẫn và xử lý tín hiệu như:

• Router.
• Switch.
• Thiết bị mạng.
• Thiết bị truyền thông.
• Trạm và hệ thống viễn thông.

10. PCB trong màn hình LED có vai trò gì?

Đối với màn hình LED, PCB là một bộ phận quan trọng bên trong module LED.

Một module LED thường bao gồm PCB, các chip LED và nhiều linh kiện điện tử khác. PCB đóng vai trò làm nền để gắn linh kiện và tạo các đường kết nối điện giữa chúng.

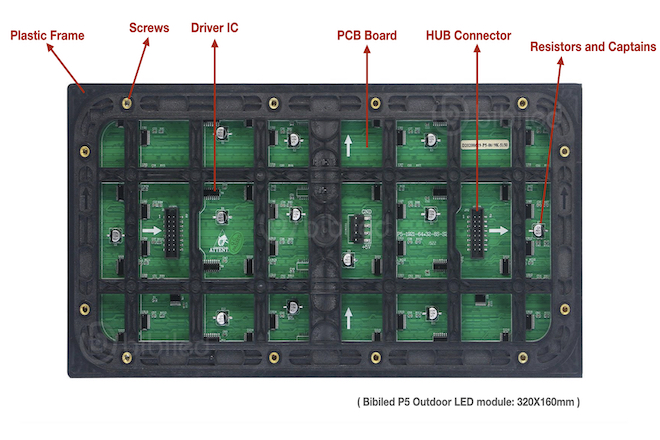

10.1. PCB trong module LED là gì?

PCB trong module LED là bảng mạch được thiết kế chuyên biệt để kết nối các chip LED và linh kiện điều khiển.

Trên PCB có thể bố trí:

• Chip LED.
• IC điều khiển.
• Điện trở.
• Tụ điện.
• Các đường mạch dẫn điện.
• Các vị trí kết nối với hệ thống điều khiển.

Thông qua hệ thống đường mạch trên PCB, tín hiệu điều khiển và nguồn điện có thể được đưa đến các thành phần tương ứng trên module.

10.2. PCB ảnh hưởng thế nào đến màn hình LED?

Chất lượng và thiết kế PCB có thể ảnh hưởng đến độ ổn định của module LED.

Một số yếu tố quan trọng gồm:

• Khả năng dẫn điện: Đường mạch phải đáp ứng yêu cầu về dòng điện của module.
• Khả năng tản nhiệt: PCB và kết cấu module cần hỗ trợ quá trình truyền và thoát nhiệt trong quá trình màn hình hoạt động.
• Độ ổn định tín hiệu: Thiết kế đường mạch phù hợp giúp quá trình truyền tín hiệu giữa các linh kiện ổn định hơn.
• Độ bền: Vật liệu và chất lượng gia công PCB ảnh hưởng đến khả năng hoạt động lâu dài của module.

Vì vậy, khi đánh giá chất lượng một module LED, không chỉ cần quan tâm đến chip LED mà còn cần xem xét PCB, IC điều khiển, thiết kế mạch và khả năng tản nhiệt.

11. Câu hỏi thường gặp về PCB

11.1. PCB là gì?

PCB là viết tắt của Printed Circuit Board, nghĩa là bảng mạch in. Khi hỏi PCB là gì, có thể hiểu đây là nền tảng dùng để cố định linh kiện và tạo các đường dẫn điện kết nối các linh kiện trong thiết bị điện tử.

11.2. PCB có phải là bo mạch chủ không?

Không. PCB là khái niệm rộng chỉ bảng mạch in. Bo mạch chủ (mainboard/motherboard) là một loại bảng mạch PCB có thiết kế phức tạp, đảm nhiệm vai trò kết nối và điều phối nhiều thành phần quan trọng trong một thiết bị.

11.3. PCB và PCBA khác nhau như thế nào?

PCB là bảng mạch in chưa được lắp ráp hoàn chỉnh các linh kiện, còn PCBA là PCB đã được gắn các linh kiện điện tử theo thiết kế.

11.4. PCB được làm từ chất liệu gì?

PCB có thể sử dụng nhiều loại vật liệu khác nhau như FR-4, FR-1, FR-2, CEM-1, CEM-3 hoặc Polyimide. FR-4 là một trong những vật liệu nền phổ biến đối với PCB cứng.

11.5. PCB được sử dụng để làm gì?

PCB được sử dụng để cố định linh kiện và tạo đường kết nối điện giữa các linh kiện trong thiết bị điện tử. PCB xuất hiện trong điện thoại, máy tính, TV, thiết bị công nghiệp, ô tô, thiết bị viễn thông và màn hình LED.

Kết luận

PCB là gì? PCB (Printed Circuit Board) là bảng mạch in, đóng vai trò nền tảng để gắn linh kiện và tạo các đường kết nối điện trong thiết bị điện tử. Một PCB có thể gồm nhiều thành phần như lớp nền, lớp đồng, Solder Mask, Silkscreen, pad, via và các cấu trúc kết nối khác.

Tùy theo thiết kế, PCB có thể là loại một lớp, hai lớp, nhiều lớp, PCB cứng, PCB mềm hoặc PCB cứng mềm. PCB cũng được sản xuất từ nhiều vật liệu như FR-4, CEM và Polyimide để đáp ứng những yêu cầu khác nhau.

Trong lĩnh vực màn hình LED, PCB là một bộ phận quan trọng của module LED, giúp kết nối chip LED, IC và các linh kiện điện tử, đồng thời góp phần đảm bảo khả năng truyền tín hiệu, cấp nguồn và hoạt động ổn định của module.

Hiểu rõ PCB là gì và cấu tạo của PCB sẽ giúp bạn dễ dàng hơn khi tìm hiểu về module LED, màn hình LED và các thiết bị điện tử nói chung.
