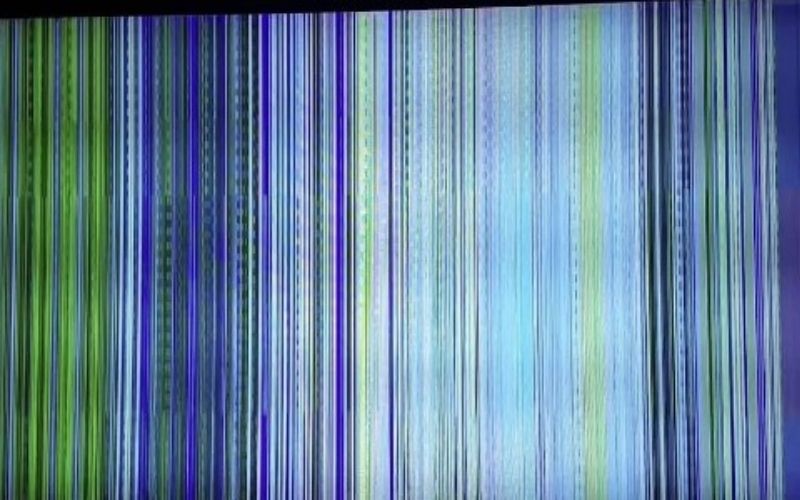

Màn hình LED bị sọc là một trong những lỗi hiển thị tương đối phổ biến trong quá trình vận hành, với biểu hiện từ một vài đường sọc ngang, sọc dọc đến cả module hoặc một khu vực màn hình hiển thị sai màu, mất hình hay nhấp nháy bất thường. Tuy nhiên, nguyên nhân không phải lúc nào cũng nằm ở module LED. Lỗi có thể xuất phát từ cáp tín hiệu, HUB board, receiving card, nguồn điện, Driver IC hoặc cấu hình điều khiển.
Để xử lý hiệu quả, cần xác định dạng sọc và phạm vi lỗi trước khi lần lượt kiểm tra các thành phần theo chuỗi truyền tín hiệu. Việc khoanh vùng đúng ngay từ đầu sẽ giúp hạn chế tháo lắp không cần thiết và tránh thay nhầm linh kiện vẫn còn hoạt động tốt.
1. Màn hình LED bị sọc là lỗi gì?
Màn hình LED bị sọc là hiện tượng một hàng, một cột, một nhóm pixel, một module hoặc một vùng màn hình không hiển thị đúng nội dung được truyền tới. Lỗi có thể xuất hiện dưới dạng đường ngang, đường dọc, sọc đỏ, xanh lá, xanh dương, vùng mất màu, sáng cố định hoặc sọc xuất hiện chập chờn theo thời gian.
Đối với màn hình LED ghép module, dữ liệu hình ảnh phải đi qua nhiều thành phần trước khi đến từng điểm ảnh. Một hệ thống điển hình có thể được hình dung theo chuỗi:
Nguồn phát nội dung → bộ xử lý/sending card → receiving card → HUB board → cáp ribbon → module LED → Driver IC → pixel LED.
Chỉ cần một thành phần hoặc đường kết nối trong chuỗi trên hoạt động không ổn định, dữ liệu điều khiển pixel có thể bị sai, từ đó tạo thành sọc trên màn hình.
Điều quan trọng là không nên nhìn thấy sọc rồi lập tức kết luận module LED đã hỏng. Ví dụ, nếu một loạt module thuộc cùng một khu vực đồng thời xuất hiện lỗi thì khả năng vấn đề nằm ở receiving card, HUB board hoặc đường truyền tín hiệu thường đáng kiểm tra hơn việc nhiều module cùng hỏng một lúc.
Vì vậy, xử lý màn hình LED bị sọc cần dựa trên phạm vi và đặc điểm của lỗi thay vì thay linh kiện theo phỏng đoán.
2. Các dạng sọc màn hình LED thường gặp
Nhận diện đúng dạng lỗi là bước đầu tiên để thu hẹp nguyên nhân. Trên thực tế, màn hình LED có thể gặp nhiều kiểu sọc khác nhau và mỗi kiểu lại gợi ý một nhóm thành phần cần ưu tiên kiểm tra.

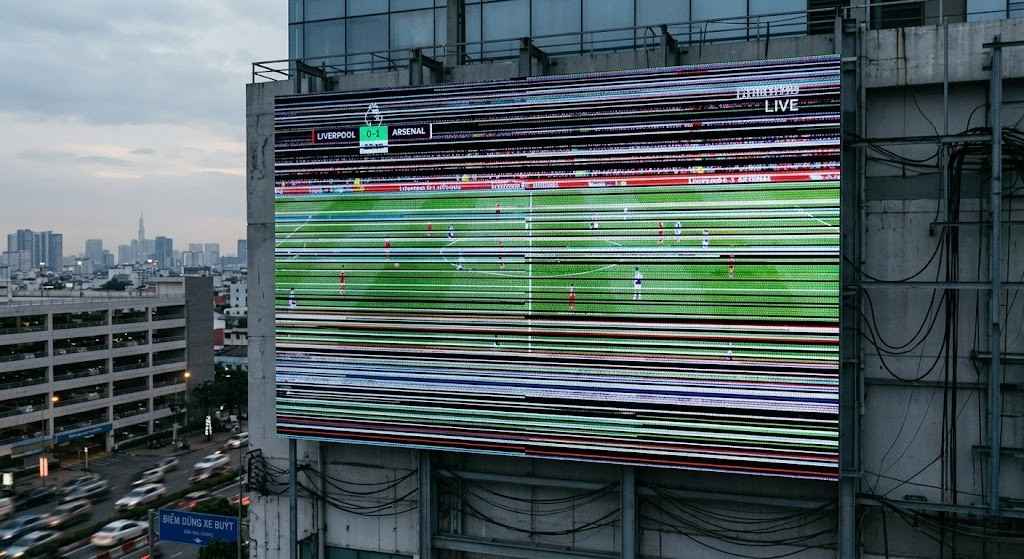

2.1. Màn hình LED bị sọc ngang
Sọc ngang thường xuất hiện dưới dạng một hoặc nhiều đường chạy từ trái sang phải trên module hoặc một vùng màn hình. Đường sọc có thể mất sáng hoàn toàn, sáng cố định, sai màu hoặc nhấp nháy.
Nếu lỗi chỉ giới hạn trong một module, cần ưu tiên kiểm tra cáp ribbon, connector, mạch module và Driver IC. Nếu nhiều module nằm cùng một hàng hoặc cùng khu vực điều khiển xuất hiện sọc tương tự nhau, HUB board và receiving card cũng cần được kiểm tra.
2.2. Màn hình LED bị sọc dọc
Với lỗi sọc dọc, một hoặc nhiều cột pixel có thể không sáng, sáng sai màu hoặc luôn duy trì ở một trạng thái nhất định.
Trường hợp lỗi chỉ tồn tại trên một module thường liên quan nhiều hơn đến module, đường mạch hoặc IC điều khiển. Nếu sọc kéo dài qua nhiều module thì cần kiểm tra thêm đường truyền dữ liệu và cách phân phối tín hiệu trong cabinet.

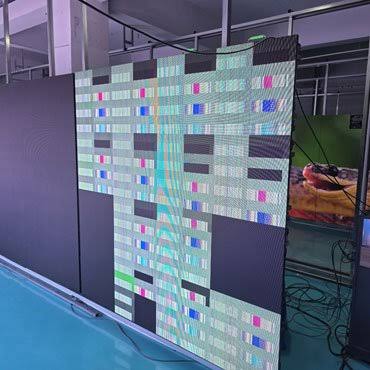

2.3. Màn hình LED bị sọc theo từng module hoặc cabinet
Một biểu hiện khá dễ nhận biết là một module hiển thị bất thường trong khi các module xung quanh vẫn bình thường. Trong trường hợp này, nguyên nhân có thể nằm ở chính module, cáp ribbon hoặc cổng kết nối tương ứng.
Nếu toàn bộ một cabinet hoặc một nhóm module được điều khiển bởi cùng receiving card cùng gặp lỗi, khả năng vấn đề nằm ở receiving card, HUB board, nguồn hoặc đường truyền tín hiệu sẽ cao hơn.
2.4. Màn hình LED bị sọc màu, nhấp nháy hoặc nhiễu
Một số màn hình không xuất hiện đường sọc đen rõ ràng mà thay vào đó là sọc đỏ, xanh lá, xanh dương hoặc các vùng màu hiển thị không đúng.
Nếu lỗi xuất hiện lúc có lúc không, kèm nhấp nháy hoặc nhiễu, nên ưu tiên kiểm tra cáp tín hiệu, đầu nối, nguồn điện và receiving card. Đây thường là dấu hiệu cho thấy tín hiệu hoặc nguồn cấp không ổn định thay vì một linh kiện đã hỏng hoàn toàn.
3. Nguyên nhân khiến màn hình LED bị sọc
Có nhiều nguyên nhân khác nhau khiến màn hình LED xuất hiện sọc. Việc hiểu đặc điểm của từng nhóm lỗi giúp quá trình kiểm tra diễn ra có thứ tự và tránh thay thế linh kiện một cách thiếu căn cứ.
3.1. Lỗi module LED hoặc Driver IC
Module LED là nơi trực tiếp hiển thị hình ảnh, bao gồm hệ thống pixel, mạch điện và các Driver IC chịu trách nhiệm điều khiển hoạt động của LED.
Khi đường mạch trên module bị lỗi, linh kiện xuống cấp, chân kết nối tiếp xúc không tốt hoặc Driver IC hoạt động bất thường, một hàng hoặc cột pixel có thể mất tín hiệu. Kết quả thường là sọc ngang, sọc dọc, mất màu hoặc một khu vực sáng cố định.
Dấu hiệu khá điển hình là lỗi chỉ xuất hiện trong phạm vi một module. Khi đổi module đó sang vị trí khác mà hiện tượng sọc di chuyển theo module, khả năng module hoặc linh kiện trên module có vấn đề là tương đối cao.
3.2. Cáp ribbon, connector hoặc cáp tín hiệu bị lỗi
Cáp ribbon đảm nhiệm việc truyền dữ liệu từ HUB board tới module LED. Đây là thành phần thường xuyên phải tháo lắp trong quá trình bảo trì, đặc biệt đối với màn hình LED sân khấu hoặc hệ thống có tần suất di chuyển cao.
Cáp có thể bị cắm lệch, lỏng, đứt ngầm hoặc đầu tiếp xúc bị oxy hóa. Chỉ một đường dữ liệu truyền không đúng cũng có thể khiến một phần module xuất hiện sọc.
Ngoài ribbon bên trong cabinet, cáp mạng hoặc cáp tín hiệu giữa các receiving card cũng cần được kiểm tra nếu nhiều cabinet liên tiếp gặp lỗi.
Một phương pháp chẩn đoán tương đối hiệu quả là thay thử bằng một sợi cáp đang hoạt động bình thường. Nếu lỗi biến mất sau khi đổi cáp, có thể khoanh vùng nguyên nhân mà chưa cần can thiệp sâu vào module.
3.3. Lỗi HUB board
HUB board đóng vai trò phân phối dữ liệu từ receiving card tới các module LED. Vì một HUB board có thể phục vụ nhiều module nên khi thành phần này có vấn đề, lỗi thường không chỉ xuất hiện ở một vài pixel riêng lẻ mà có thể ảnh hưởng đến cả một nhóm module.
Biểu hiện thường gặp là một vùng module cùng bị mất hình, sọc hoặc sai dữ liệu trong khi các khu vực khác vẫn hoạt động bình thường.
Trong quá trình kiểm tra cần xem xét cả HUB board, socket và các cổng kết nối chứ không chỉ riêng bản thân bo mạch.
3.4. Lỗi receiving card
Receiving card là bộ phận tiếp nhận dữ liệu từ bộ điều khiển và phân phối tín hiệu tới module thông qua HUB board. Đây là một trong những thành phần quan trọng nhất của hệ thống điều khiển màn hình LED.
Nếu receiving card mất tín hiệu, lỗi cổng, hoạt động không ổn định hoặc cấu hình không chính xác, toàn bộ khu vực do card đó quản lý có thể hiển thị sai.
Một dấu hiệu đáng chú ý là nhiều module trong cùng phạm vi điều khiển bị lỗi đồng thời. Trong tình huống này, cần kiểm tra receiving card trước khi kết luận hàng loạt module cùng bị hỏng.
3.5. Nguồn điện không ổn định
Module LED và các bo điều khiển cần nguồn điện ổn định để hoạt động đúng. Khi bộ nguồn xuống cấp, bị quá tải, điện áp đầu ra bất thường hoặc đầu nối nguồn tiếp xúc kém, màn hình có thể xuất hiện sọc, nhấp nháy, sai màu hoặc tắt từng vùng.
Lỗi nguồn đôi khi dễ bị nhầm với lỗi tín hiệu vì biểu hiện có thể thay đổi theo tải hiển thị. Chẳng hạn, màn hình hoạt động bình thường ở hình ảnh tối nhưng xuất hiện bất thường khi hiển thị nội dung có độ sáng cao.
Việc kiểm tra nguồn cần được thực hiện bằng thiết bị đo phù hợp và bởi người có chuyên môn, đặc biệt khi phải thao tác với phần điện đầu vào.
3.6. Cấu hình phần mềm hoặc firmware không chính xác
Không phải trường hợp màn hình LED bị sọc nào cũng bắt nguồn từ phần cứng.
Sau khi thay receiving card, thay module, nạp lại cấu hình hoặc thay đổi hệ thống điều khiển, các thông số như mapping, scan mode, kích thước module hoặc cấu hình receiving card có thể không phù hợp.
Khi đó, màn hình có thể xuất hiện sọc, hình ảnh bị chia sai vùng hoặc pixel hiển thị không đúng vị trí.
Nếu lỗi bắt đầu ngay sau khi cấu hình hệ thống, nên kiểm tra lại file cấu hình và thông số điều khiển trước khi tháo module hoặc thay linh kiện.
4. Cách kiểm tra và khắc phục màn hình LED bị sọc
Để tránh xử lý theo cảm tính, nên kiểm tra từ những yếu tố dễ xác minh nhất đến những thành phần phức tạp hơn.
| Biểu hiện lỗi | Thành phần nên kiểm tra trước |
| Chỉ một module bị sọc | Module, ribbon, connector |
| Một hàng hoặc cột pixel bị lỗi | Driver IC, mạch module |
| Nhiều module cùng khu vực bị sọc | HUB board, receiving card |
| Cả cabinet hiển thị lỗi | Receiving card, nguồn, cáp tín hiệu |
| Sọc lúc có lúc không | Cáp, connector, nguồn |
| Sọc xuất hiện sau khi cấu hình | File cấu hình, mapping, scan mode |
| Nhiều cabinet liên tiếp bị lỗi | Cáp dữ liệu, receiving card hoặc đường truyền phía trước |

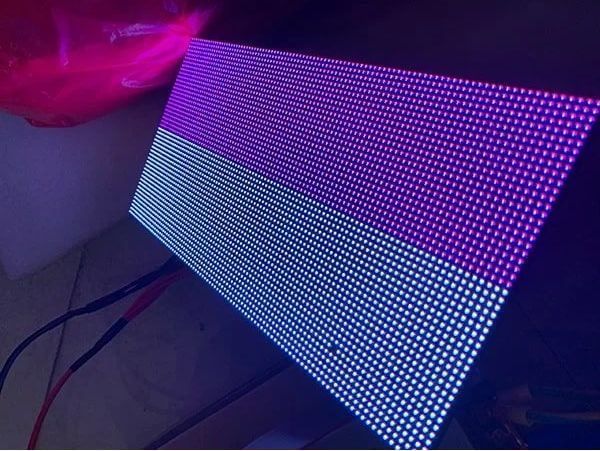

Bước 1: Xác định phạm vi và dạng sọc
Trước tiên cần quan sát lỗi nằm ở một vài pixel, một module, nhiều module, một cabinet hay toàn màn hình.
Phạm vi lỗi càng rõ thì số lượng nguyên nhân cần kiểm tra càng thu hẹp. Nếu chỉ một module bị sọc trong khi tất cả module còn lại bình thường, không nên bắt đầu bằng việc thay receiving card của toàn cabinet.
Ngược lại, nếu cả một nhóm module đồng thời hiển thị bất thường thì việc lần lượt thay từng module vừa tốn thời gian vừa không giải quyết đúng nguyên nhân.
Bước 2: Kiểm tra cáp ribbon và đường truyền tín hiệu
Tắt nguồn hệ thống theo đúng quy trình an toàn trước khi kiểm tra các kết nối vật lý.
Kiểm tra xem ribbon có bị lỏng, lệch hoặc gập hỏng hay không. Có thể tháo và gắn lại đúng chiều, sau đó thử đổi với một cáp đang hoạt động ổn định để so sánh.
Với lỗi ảnh hưởng nhiều cabinet, cần kiểm tra thêm cáp tín hiệu giữa các receiving card. Nếu lỗi nằm ở một card phía sau trong chuỗi dữ liệu, đôi khi nguyên nhân lại xuất phát từ cáp hoặc cổng đầu ra của card đứng trước.
Bước 3: Kiểm tra module LED
Nếu đã xác định lỗi tập trung ở một module, phương pháp đơn giản là đổi module đó với một module đang hoạt động bình thường có cùng thông số kỹ thuật.
Nếu lỗi di chuyển theo module, có thể nghi ngờ module hoặc Driver IC trên module.
Nếu module tốt được đưa vào vị trí cũ nhưng vẫn xuất hiện đúng lỗi đó, nguyên nhân có khả năng nằm ở ribbon, HUB board hoặc tín hiệu phía trước.
Đây là cách kiểm tra hữu ích vì nó giúp phân biệt lỗi nằm trên linh kiện và lỗi nằm tại vị trí điều khiển.
Bước 4: Kiểm tra HUB board và receiving card
Khi nhiều module cùng khu vực gặp lỗi, cần kiểm tra HUB board, các cổng dữ liệu và receiving card.
Có thể so sánh với khu vực đang hoạt động bình thường, kiểm tra trạng thái receiving card hoặc đổi thử linh kiện tương thích nếu kỹ thuật viên có đủ thiết bị.
Nếu receiving card vẫn hoạt động nhưng dữ liệu tới một nhóm module bị sai, HUB board hoặc đường kết nối từ HUB đến module cần được kiểm tra kỹ hơn.
Bước 5: Kiểm tra nguồn điện
Kiểm tra các đầu nối nguồn xem có bị lỏng, nóng bất thường hoặc biến dạng hay không. Điện áp đầu ra và khả năng chịu tải của bộ nguồn cũng cần được đo bằng thiết bị thích hợp.
Nếu khu vực màn hình thường xuyên nhấp nháy, lỗi tăng lên khi độ sáng cao hoặc nguồn hoạt động quá nóng, cần đánh giá lại tình trạng bộ nguồn.
Không nên tự tháo hoặc sửa phần nguồn điện nếu không có chuyên môn, bởi lúc này vấn đề đã vượt khỏi phạm vi “rút ra cắm lại xem có hết không”, một truyền thống kỹ thuật dân gian vốn không phải lúc nào cũng kết thúc đẹp.
Bước 6: Kiểm tra cấu hình phần mềm
Nếu phần cứng không có dấu hiệu bất thường hoặc lỗi xuất hiện sau khi thay module, receiving card hay cấu hình hệ thống, cần kiểm tra lại thông số điều khiển.
Các yếu tố cần xem xét bao gồm file cấu hình receiving card, mapping module, scan mode, độ phân giải vùng tải và firmware phù hợp.
Nên sử dụng file cấu hình chuẩn đã được sao lưu từ hệ thống trước đó thay vì thử ngẫu nhiên nhiều thông số.

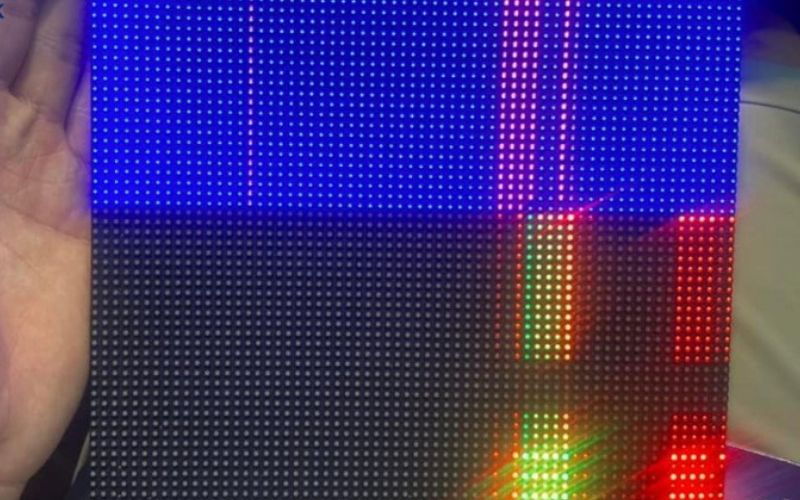

5. Khi nào màn hình LED bị sọc cần gọi kỹ thuật?
Một số lỗi cơ bản liên quan đến cáp lỏng hoặc connector có thể được người vận hành kiểm tra nếu có đủ kiến thức và thực hiện đúng quy trình an toàn. Tuy nhiên, không phải trường hợp nào cũng nên tiếp tục tự xử lý.
Nên liên hệ đơn vị kỹ thuật khi màn hình xuất hiện một trong các tình trạng như nhiều module hoặc cabinet cùng lỗi; đã thay cáp và module nhưng sọc vẫn còn; Driver IC hoặc PCB có dấu hiệu hỏng; receiving card liên tục mất tín hiệu; nguồn điện hoạt động bất thường; màn hình lắp đặt trên cao hoặc việc tháo cabinet yêu cầu thiết bị chuyên dụng.
Đặc biệt, nếu hệ thống đang phục vụ hội nghị, sân khấu, quảng cáo hoặc không gian kinh doanh, việc thử nhiều phương án thiếu kiểm soát có thể khiến một lỗi cục bộ trở thành lỗi lớn hơn.
Trong trường hợp chưa xác định được nguyên nhân, cách phù hợp hơn là khoanh vùng từng tầng của hệ thống và chỉ thay linh kiện sau khi có cơ sở xác nhận.
6. Cách hạn chế màn hình LED bị sọc trong quá trình sử dụng
Không thể loại bỏ hoàn toàn khả năng phát sinh lỗi, nhưng bảo trì đúng cách có thể giảm đáng kể nguy cơ màn hình LED xuất hiện sọc hoặc mất tín hiệu.
Hệ thống nên được kiểm tra định kỳ các đầu nối nguồn, cáp ribbon, cáp dữ liệu và receiving card. Những connector lỏng hoặc bị oxy hóa cần được xử lý trước khi gây ra hiện tượng truyền tín hiệu chập chờn.
Đối với màn hình LED indoor, cần duy trì môi trường vận hành thông thoáng và hạn chế bụi tích tụ trong cabinet. Với màn hình LED outdoor, khả năng chống ẩm, thoát nước, thông gió và tình trạng gioăng cabinet cần được kiểm tra định kỳ.
Riêng màn hình LED sân khấu và rental thường xuyên tháo lắp, việc kiểm tra connector, khóa cabinet và cáp tín hiệu trước mỗi lần vận hành đặc biệt quan trọng vì các thành phần này chịu tác động cơ học nhiều hơn hệ thống lắp đặt cố định.
Ngoài ra, nên lưu lại file cấu hình chuẩn của receiving card và hệ thống điều khiển. Khi phát sinh sự cố hoặc phải thay card, bản cấu hình này giúp quá trình khôi phục nhanh và hạn chế lỗi do cài đặt sai thông số.
kích thước và báo giá phù hợp với nhu cầu của bạn.
7. Câu hỏi thường gặp về màn hình LED bị sọc
7.1. Màn hình LED bị sọc ngang thường do đâu?
Màn hình LED bị sọc ngang có thể liên quan đến module, Driver IC, cáp ribbon, HUB board hoặc receiving card. Nếu sọc chỉ xuất hiện trong một module, nên kiểm tra module và ribbon trước. Nếu nhiều module cùng hàng hoặc cùng khu vực gặp lỗi, cần kiểm tra thêm HUB board và hệ thống điều khiển tín hiệu.
7.2. Màn hình LED bị sọc dọc có phải hỏng module không?
Không nhất thiết. Sọc dọc trong phạm vi một module có thể do Driver IC hoặc mạch module, nhưng nếu sọc kéo dài qua nhiều module thì nguyên nhân có thể nằm ở tín hiệu hoặc hệ thống điều khiển. Cần đổi thử module và cáp để xác định lỗi có di chuyển theo linh kiện hay không.
7.3. Tại sao màn hình LED lúc bị sọc lúc lại bình thường?
Lỗi xuất hiện không liên tục thường liên quan đến kết nối chập chờn, cáp tín hiệu, connector, nguồn điện hoặc receiving card hoạt động không ổn định. Các lỗi linh kiện hỏng hoàn toàn thường có xu hướng xuất hiện cố định hơn, dù vẫn cần kiểm tra thực tế mới có thể kết luận.
7.4. Thay module LED rồi nhưng màn hình vẫn bị sọc do đâu?
Nếu đã thay module tốt mà lỗi vẫn xuất hiện tại đúng vị trí cũ, khả năng nguyên nhân không nằm ở module. Khi đó cần tiếp tục kiểm tra cáp ribbon, cổng HUB board, receiving card, nguồn hoặc cấu hình điều khiển tương ứng với khu vực đó.
Kết luận
Màn hình LED bị sọc có thể bắt nguồn từ một chi tiết nhỏ như cáp ribbon lỏng nhưng cũng có thể liên quan đến module, HUB board, receiving card, nguồn hoặc cấu hình toàn hệ thống. Vì vậy, việc xác định đúng nguyên nhân trước khi thay linh kiện có ý nghĩa quan trọng đối với cả chi phí sửa chữa và độ ổn định của màn hình sau xử lý.
