Màn hình LED Jumbotron là gì? Cấu tạo, ứng dụng và cách lựa chọn

Màn hình LED Jumbotron thường được dùng để chỉ những hệ thống màn hình LED kích thước rất lớn, được lắp tại sân vận động, quảng trường, sân khấu ngoài trời, sự kiện, trung tâm thương mại và các khu vực công cộng. Màn hình có khả năng hiển thị hình ảnh, video, nội dung trực tiếp và quảng cáo trên diện tích lớn để người xem từ khoảng cách xa vẫn có thể theo dõi.

Khác với màn hình LED thông thường trong phòng họp hoặc showroom, Jumbotron thường có diện tích lớn hơn, khoảng cách quan sát xa hơn và yêu cầu cao về độ sáng, kết cấu, khả năng chịu thời tiết cũng như hệ thống điều khiển. Vì vậy, khi lựa chọn không nên chỉ nhìn vào kích thước mà cần tính đồng thời Pixel Pitch, khoảng cách xem, vị trí lắp đặt và nội dung trình chiếu.

1. Màn hình LED Jumbotron là gì?

Jumbotron là tên gọi gắn với hệ thống màn hình kích thước rất lớn. Nó thường được dùng để chỉ các màn hình LED quy mô lớn phục vụ sân vận động, hòa nhạc, quảng cáo và sự kiện công cộng.

Nguồn gốc của tên gọi bắt đầu từ Sony JumboTRON, được giới thiệu tại Tsukuba Expo 1985. Sony cho biết hệ thống khi đó có kích thước khoảng 25 × 40 m và sử dụng khoảng 150.000 điểm ảnh RGB Trini-Lite để tạo hình ảnh có thể quan sát rõ từ khoảng cách xa dưới ánh sáng ban ngày. Đây chưa phải cấu trúc module LED hiện đại như các Jumbotron ngày nay.

Hiện nay, trong ngành màn hình LED, “Jumbotron” thường được hiểu theo nghĩa rộng là màn hình LED khổ lớn, đặc biệt tại:

• sân vận động;
• nhà thi đấu;
• sân khấu ngoài trời;
• lễ hội và concert;
• quảng trường;
• trung tâm thương mại;
• công trình quảng cáo ngoài trời;
• khu vực công cộng đông người.

Màn hình có thể được lắp một mặt, hai mặt hoặc ghép thành cụm nhiều mặt tùy vị trí quan sát.

2. Màn hình LED Jumbotron hoạt động như thế nào?

Jumbotron hiện đại về cơ bản hoạt động theo nguyên lý của một hệ thống màn hình LED kích thước lớn.

Bề mặt màn hình được tạo thành từ hàng nghìn hoặc hàng triệu điểm ảnh LED. Mỗi điểm ảnh sử dụng các thành phần màu đỏ, xanh lá và xanh dương để tạo ra nhiều màu sắc khác nhau.

Các module LED được ghép thành cabinet, sau đó nhiều cabinet tiếp tục được liên kết để tạo thành màn hình có diện tích lớn.

Một hệ thống thường gồm các thành phần chính:

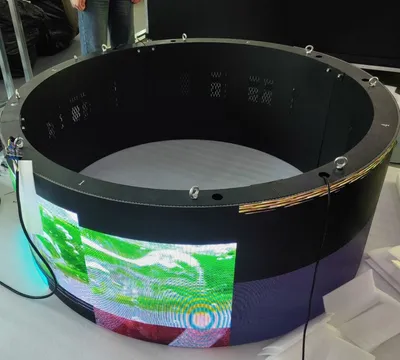

2.1. Module hoặc cabinet LED

Đây là phần trực tiếp tạo ra hình ảnh.

Với Jumbotron diện tích lớn, việc sử dụng cabinet màn hình LED giúp việc lắp đặt, căn chỉnh và bảo trì thuận tiện hơn so với xử lý từng module riêng lẻ.

2.2. Hệ thống điều khiển

Card phát và card thu đảm nhiệm việc truyền dữ liệu hình ảnh tới từng khu vực của màn hình.

Mỗi card thu thường quản lý một số module hoặc cabinet nhất định.

2.3. Bộ xử lý hình ảnh

Bộ xử lý màn hình LED nhận tín hiệu từ máy tính, camera, hệ thống truyền hình hoặc các nguồn video khác rồi đưa hình ảnh tới màn hình theo đúng độ phân giải.

Với sân vận động hoặc sự kiện lớn, bộ xử lý còn có thể nhận nhiều nguồn tín hiệu và chuyển đổi nội dung trực tiếp.

2.4. Hệ thống nguồn

Jumbotron có diện tích lớn nên tổng công suất điện cũng cao hơn đáng kể so với màn hình LED thông thường.

Hệ thống cần có tủ điện, dây dẫn, thiết bị bảo vệ và phương án chia tải phù hợp.

2.5. Kết cấu chịu lực

Toàn bộ cabinet được gắn lên hệ khung màn hình LED hoặc kết cấu thép được tính toán theo kích thước, trọng lượng và vị trí lắp đặt.

Với Jumbotron ngoài trời, phần kết cấu còn phải tính đến gió và điều kiện môi trường.

3. Jumbotron khác màn hình LED thông thường như thế nào?

Về công nghệ hiển thị, Jumbotron hiện đại vẫn là một dạng màn hình LED. Điểm khác biệt chủ yếu nằm ở quy mô và điều kiện sử dụng.

Một điểm dễ gây hiểu nhầm là Jumbotron không nhất thiết phải có Pixel Pitch thật nhỏ.

Trong sân vận động, người xem có thể cách màn hình hàng chục hoặc hàng trăm mét. Khi đó, việc sử dụng P1.5 hoặc P2 gần như không có nhiều ý nghĩa thực tế và khiến chi phí tăng rất mạnh.

Thay vào đó, màn hình có thể sử dụng P4, P5, P6, P8 hoặc lớn hơn tùy khoảng cách quan sát.

4. Những thông số quan trọng khi lựa chọn màn hình LED Jumbotron

Với một màn hình diện tích lớn, lựa chọn cấu hình sai có thể làm chi phí tăng đáng kể. Vì vậy cần xác định các thông số ngay từ giai đoạn thiết kế.

4.1. Pixel Pitch

Pixel Pitch là khoảng cách giữa các điểm ảnh LED.

P càng nhỏ thì mật độ điểm ảnh càng cao, nhưng giá thành và yêu cầu xử lý tín hiệu cũng tăng.

Với Jumbotron, Pixel Pitch cần được lựa chọn dựa trên khoảng cách quan sát:

Đây chỉ là mức tham khảo. Với sân vận động lớn, khoảng cách quan sát và kích thước màn hình cần được tính đồng thời.

4.2. Độ sáng

Jumbotron ngoài trời cần đủ sáng để hình ảnh không bị chìm dưới ánh sáng môi trường.

Màn hình đặt trực tiếp dưới nắng cần độ sáng cao hơn nhiều so với màn hình trong nhà hoặc khu vực có mái che.

Có thể tham khảo thêm về độ sáng màn hình LED.

Độ sáng cũng nên có khả năng điều chỉnh. Chạy cùng một mức sáng vào ban ngày và ban đêm vừa không cần thiết vừa có thể gây chói.

4.3. Độ phân giải

Độ phân giải phụ thuộc vào:

Kích thước màn hình + Pixel Pitch

Một Jumbotron rất lớn sử dụng Pixel Pitch lớn vẫn có thể đạt tổng độ phân giải cao do diện tích màn hình lớn.

Vì vậy không nên đánh giá chất lượng màn hình chỉ dựa vào P.

Có thể tham khảo cách tính độ phân giải màn hình LED để xác định chính xác số pixel của từng cấu hình.

4.4. Tần số quét

Nếu màn hình thường xuyên xuất hiện trên truyền hình, livestream hoặc camera sự kiện, cần chú ý tới tần số quét màn hình LED.

Tần số quét phù hợp giúp hạn chế:

• sọc khi quay;
• nhấp nháy;
• các vùng tối trên camera.

Đây là yếu tố đặc biệt quan trọng với Jumbotron tại sân vận động và concert.

4.5. Góc nhìn

Màn hình cần đảm bảo người xem ở hai bên vẫn quan sát được hình ảnh.

Với sân vận động hoặc quảng trường, góc nhìn thường quan trọng hơn phòng họp vì khán giả phân bố trên một khu vực rất rộng.

5. Màn hình LED Jumbotron được sử dụng ở đâu?

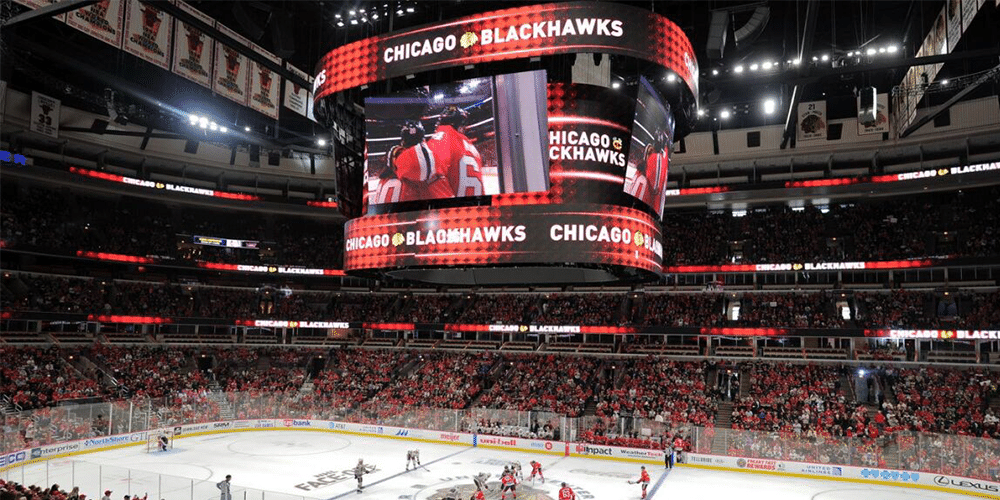

5.1. Sân vận động

Đây là ứng dụng quen thuộc nhất của Jumbotron.

Màn hình có thể hiển thị:

• trận đấu trực tiếp;
• tỷ số;
• thời gian;
• thông tin cầu thủ;
• pha quay chậm;
• quảng cáo;
• nội dung tương tác với khán giả.

Một số sân vận động sử dụng màn hình lớn ở hai đầu sân, trong khi nhà thi đấu có thể sử dụng cụm LED nhiều mặt treo giữa khu vực thi đấu.

5.2. Concert và sân khấu ngoài trời

Tại concert, Jumbotron giúp người đứng xa sân khấu vẫn quan sát được nghệ sĩ.

Màn hình có thể nhận hình ảnh trực tiếp từ camera và kết hợp:

• visual;
• hiệu ứng;
• video;
• logo nhà tài trợ;
• nội dung chương trình.

Đây cũng là một dạng màn hình LED sân khấu nhưng ở quy mô lớn hơn.

Màn hình có thể đặt chính giữa phía sau sân khấu hoặc bố trí hai bên để mở rộng tầm nhìn cho khán giả.

5.3. Quảng cáo ngoài trời

Màn hình LED quảng cáo kích thước rất lớn tại quảng trường, mặt tiền tòa nhà hoặc các khu vực thương mại cũng có thể được gọi là Jumbotron.

Ưu điểm của hình thức này là:

• diện tích hiển thị lớn;
• dễ thu hút từ xa;
• thay đổi nội dung nhanh;
• có thể chạy nhiều chiến dịch trên cùng một màn hình;
• hỗ trợ video và animation thay vì chỉ hình ảnh tĩnh.

5.4. Trung tâm thương mại và quảng trường

Jumbotron có thể trở thành điểm nhấn thị giác tại sảnh lớn hoặc khu vực tập trung đông người.

Ngoài quảng cáo, màn hình còn dùng cho:

• sự kiện;
• livestream;
• trình diễn;
• thông báo;
• nội dung thương hiệu.

5.5. Hiển thị thông tin công cộng

Jumbotron có thể được sử dụng tại các khu vực giao thông và quảng trường để hiển thị thông báo, cảnh báo và thông tin công cộng.

Tuy nhiên, với ứng dụng này cần ưu tiên khả năng đọc nội dung rõ ràng hơn các hiệu ứng trình diễn.

6. Jumbotron sân vận động thường được thiết kế như thế nào?

Tại sân vận động hoặc nhà thi đấu, màn hình có thể được triển khai theo nhiều kiểu.

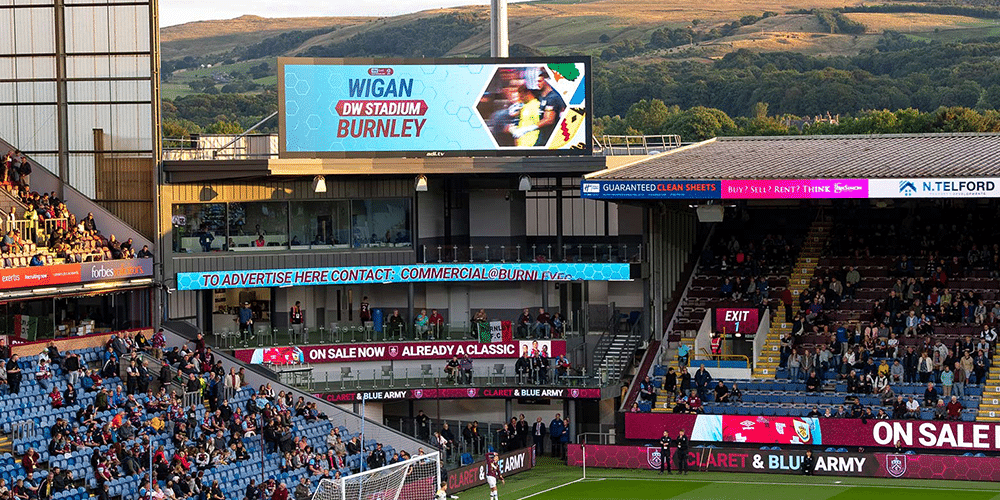

6.1. Màn hình một mặt

Một màn hình lớn hướng về khu vực khán giả chính.

Đây là kiểu đơn giản nhất và phù hợp với những địa điểm mà phần lớn người xem nằm cùng một hướng.

6.2. Hai màn hình đối diện

Hai màn hình được đặt ở hai đầu sân để người xem tại nhiều khu vực cùng quan sát.

Đây là cách bố trí thường gặp với sân vận động có khán đài bao quanh.

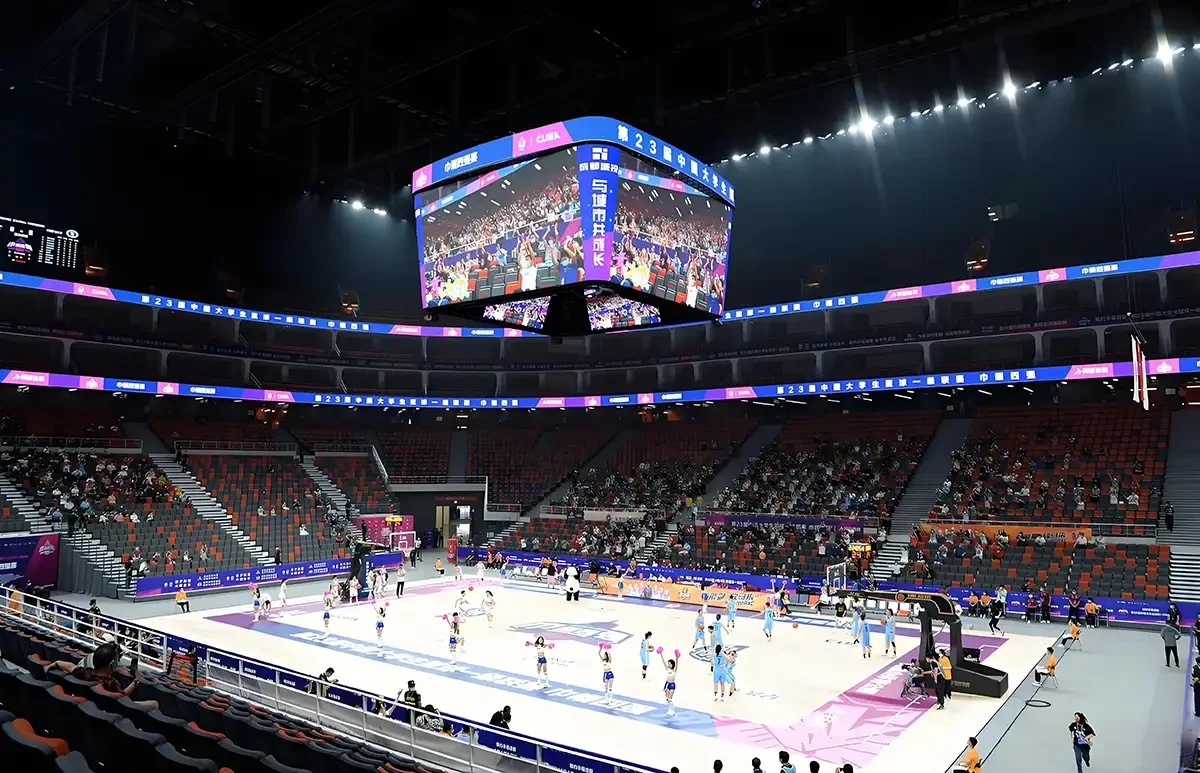

6.3. Jumbotron bốn mặt

Một cụm màn hình gồm bốn mặt được treo ở giữa nhà thi đấu.

Khán giả ở cả bốn phía có thể theo dõi cùng nội dung.

Loại này thường được sử dụng trong:

• sân bóng rổ;
• nhà thi đấu;
• sân hockey;
• đấu trường trong nhà.

Do hệ thống được treo trên cao và có khối lượng lớn, phần kết cấu chịu lực là yếu tố đặc biệt quan trọng.

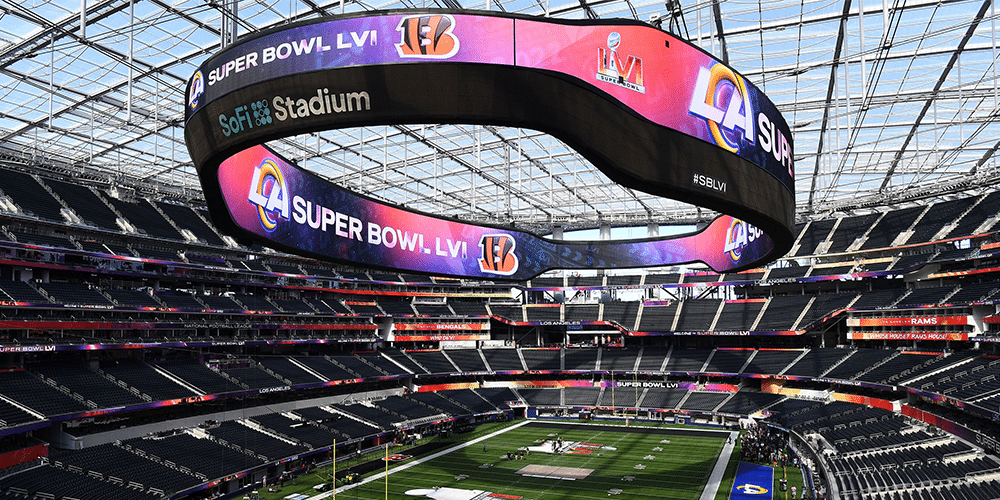

6.4. Jumbotron dạng vòng

Một số công trình sử dụng LED dạng ribbon hoặc vòng quanh khán đài để bổ sung thông tin và quảng cáo.

Hệ này có thể kết hợp với màn hình chính để tạo thành hệ thống hiển thị đồng bộ.

7. Yêu cầu khi thi công màn hình LED Jumbotron ngoài trời

Màn hình LED outdoor kích thước lớn phải làm việc trong điều kiện khắc nghiệt hơn màn hình trong nhà.

7.1. Khả năng chịu thời tiết

Cabinet và module cần có khả năng bảo vệ phù hợp trước:

• mưa;
• bụi;
• độ ẩm;
• thay đổi nhiệt độ.

Các vị trí mặt trước và sau màn hình có thể có yêu cầu bảo vệ khác nhau tùy thiết kế cabinet.

7.2. Kết cấu chịu lực

Không chỉ trọng lượng màn hình cần được tính.

Với màn hình lớn ngoài trời, kết cấu còn chịu tác động của gió.

Do đó phần khung thép và liên kết với công trình cần được thiết kế theo điều kiện thực tế chứ không thể đơn giản lấy một mẫu khung rồi phóng to lên.

7.3. Tản nhiệt

Jumbotron sử dụng số lượng lớn nguồn điện và linh kiện nên sinh nhiệt đáng kể.

Thiết kế cabinet và không gian phía sau cần đảm bảo khả năng thoát nhiệt.

7.4. Bảo trì

Màn hình càng lớn thì việc sửa chữa càng phức tạp.

Cần xác định ngay từ đầu:

• bảo trì phía trước hay phía sau;
• có hành lang kỹ thuật hay không;
• cách tiếp cận cabinet;
• vị trí tủ điện;
• cách thay nguồn và card.

8. Chi phí màn hình LED Jumbotron phụ thuộc vào những yếu tố nào?

Trong thực tế, chi phí Jumbotron phụ thuộc vào:

Vì vậy, không nên báo giá Jumbotron chỉ bằng cách lấy một đơn giá theo m² nhân với diện tích.

Ví dụ, hai màn hình cùng 100 m² nhưng một màn hình P4 đặt trong nhà và một màn hình P8 ngoài trời trên kết cấu cao có thể có cấu hình và tổng chi phí rất khác nhau.

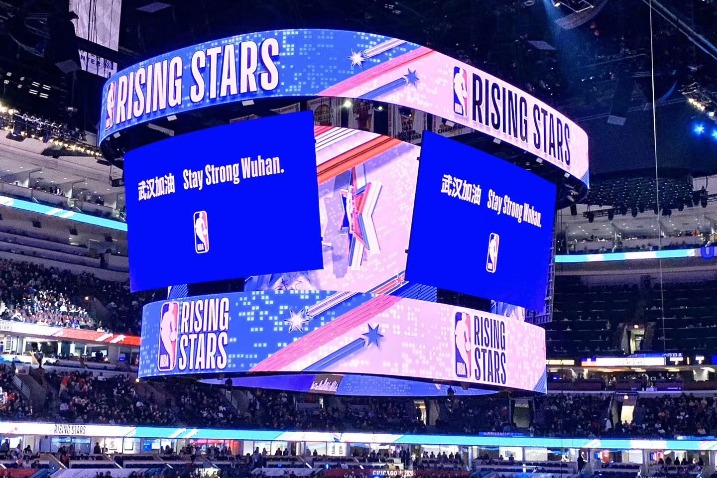

9. Cách lựa chọn màn hình LED Jumbotron phù hợp

Trước khi lựa chọn cấu hình, cần trả lời ít nhất 5 câu hỏi:

• Màn hình được lắp ở đâu?
  Trong nhà, ngoài trời, sân vận động hay sân khấu?
• Khoảng cách người xem gần nhất là bao nhiêu?
  Thông số này ảnh hưởng trực tiếp đến Pixel Pitch.
• Kích thước dự kiến?
  Kích thước quyết định tổng độ phân giải và tải trọng.
• Nội dung gì sẽ được hiển thị?
  Video trực tiếp, quảng cáo, tỷ số hay nội dung chữ?
• Có thường xuyên quay camera không?
  Nếu có, tần số quét và khả năng hiển thị trên camera cần được tính ngay từ đầu.

Sau khi xác định các yếu tố này mới nên lựa chọn Pixel Pitch, cabinet, bộ xử lý và phương án kết cấu.

Cách làm ngược lại, chọn một model LED trước rồi cố ép công trình phù hợp với nó, thường chỉ giúp bảng báo giá được hoàn thành nhanh hơn chứ chưa chắc màn hình hoạt động hợp lý hơn.

10. Jumbotron có phải lựa chọn phù hợp cho mọi công trình?

Không.

Jumbotron phù hợp khi cần:

• màn hình diện tích rất lớn;
• người xem ở khoảng cách xa;
• lượng khán giả đông;
• nội dung cần nhìn từ nhiều vị trí;
• khả năng hiển thị nổi bật trong không gian rộng.

Với phòng họp, hội trường nhỏ hoặc showroom có khoảng cách xem gần, các loại màn hình LED Pixel Pitch nhỏ sẽ phù hợp hơn.

Vì vậy, “Jumbotron” nên được hiểu là một giải pháp hiển thị quy mô lớn, chứ không phải một loại màn hình luôn tốt hơn LED thông thường.

11. Một số câu hỏi thường gặp về màn hình LED Jumbotron

11.1. Jumbotron có phải là màn hình LED không?

Jumbotron hiện đại thường sử dụng công nghệ màn hình LED. Tuy nhiên, Sony JumboTRON gốc ra mắt năm 1985 sử dụng hệ thống điểm ảnh RGB Trini-Lite chứ không phải cấu trúc module LED giống màn hình hiện nay.

11.2. Jumbotron thường có kích thước bao nhiêu?

Không có kích thước cố định. Màn hình có thể từ vài chục đến hàng trăm mét vuông tùy sân vận động, sân khấu hoặc công trình.

11.3. Jumbotron nên sử dụng P mấy?

Phụ thuộc vào khoảng cách xem. P4, P5, P6, P8 hoặc lớn hơn thường có thể được cân nhắc cho các màn hình ngoài trời quy mô lớn, nhưng cấu hình cụ thể cần tính theo công trình.

11.4. Jumbotron có thể sử dụng trong nhà không?

Có. Nhà thi đấu, trung tâm thương mại và sân khấu trong nhà vẫn có thể sử dụng Jumbotron nếu cần màn hình kích thước lớn.

11.5. Jumbotron có chống nước không?

Các hệ Jumbotron ngoài trời cần sử dụng module hoặc cabinet có cấp bảo vệ phù hợp với điều kiện môi trường. Không nên mặc định mọi màn hình lớn đều có khả năng chống nước giống nhau.

11.6. Có thể dùng Jumbotron để phát hình trực tiếp không?

Có. Màn hình có thể nhận tín hiệu từ camera, bộ chuyển hình hoặc hệ thống phát sóng thông qua bộ xử lý video để trình chiếu trực tiếp.

12. Kết luận

Màn hình LED Jumbotron là giải pháp hiển thị kích thước lớn được sử dụng phổ biến tại sân vận động, nhà thi đấu, concert, quảng trường, trung tâm thương mại và các công trình quảng cáo. Ngày nay, Jumbotron thường được xây dựng từ hệ thống module hoặc cabinet LED có khả năng ghép thành diện tích lớn và hiển thị nội dung từ khoảng cách xa.

Khi lựa chọn, cần tính đồng thời kích thước, khoảng cách quan sát, Pixel Pitch, độ sáng, tần số quét, khả năng chịu thời tiết và kết cấu chịu lực. Không nhất thiết Jumbotron phải sử dụng Pixel Pitch thật nhỏ; với người xem ở khoảng cách xa, lựa chọn P phù hợp thường quan trọng hơn việc chạy theo độ phân giải cao nhất.
