Trong quá trình sản xuất các thiết bị điện tử hiện đại, yêu cầu về kích thước nhỏ gọn, mật độ linh kiện cao, tốc độ sản xuất và độ chính xác ngày càng được chú trọng. Để đáp ứng những yêu cầu này, SMT (Surface Mount Technology) trở thành một trong những công nghệ lắp ráp linh kiện phổ biến nhất hiện nay.
Vậy SMT là gì? Công nghệ SMT hoạt động như thế nào, gồm những thiết bị nào và được ứng dụng ra sao trong sản xuất màn hình LED? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ khái niệm, quy trình đến vai trò của SMT trong sản xuất điện tử.

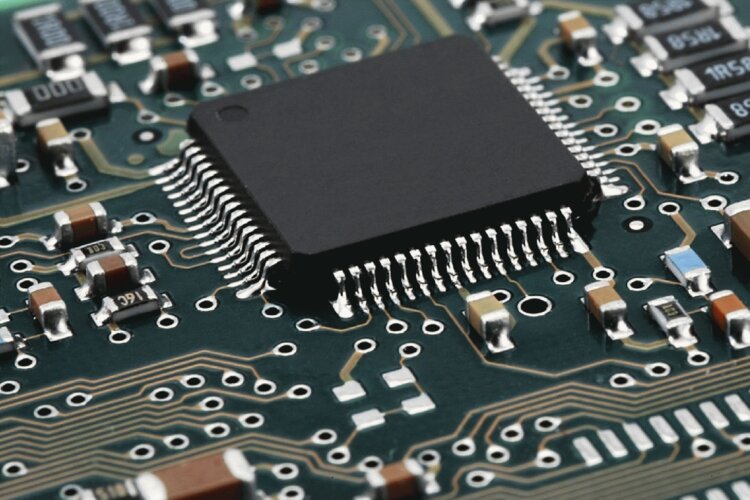

1. SMT là gì?
SMT (Surface Mount Technology) là viết tắt của Surface Mount Technology, nghĩa là công nghệ gắn linh kiện bề mặt.
Đây là phương pháp lắp ráp trong đó các linh kiện điện tử được đặt và hàn trực tiếp lên các pad nằm trên bề mặt của bảng mạch in (PCB), thay vì phải đưa chân linh kiện xuyên qua các lỗ trên PCB như công nghệ THT.
SMT cho phép sử dụng các linh kiện có kích thước nhỏ, mật độ bố trí cao và có khả năng tự động hóa phần lớn quá trình lắp ráp. Nhờ đó, công nghệ này được sử dụng rộng rãi trong sản xuất điện thoại, máy tính, thiết bị điện tử công nghiệp, thiết bị gia dụng, ô tô và các hệ thống hiển thị như màn hình LED.
2. Các loại dây chuyền SMT phổ biến
Dựa trên mức độ tự động hóa, dây chuyền SMT có thể được chia thành ba mô hình chính: thủ công, bán tự động và tự động. Mỗi mô hình sẽ phù hợp với quy mô sản xuất và mức đầu tư khác nhau.
2.1. SMT thủ công
Ở dây chuyền thủ công, phần lớn công đoạn vẫn do con người thực hiện như đặt linh kiện hoặc kiểm tra PCB. Mô hình này thường được dùng trong sản xuất thử nghiệm, nghiên cứu phát triển hoặc các đơn hàng nhỏ. Ưu điểm là chi phí đầu tư thấp, nhưng năng suất và độ đồng đều không cao.

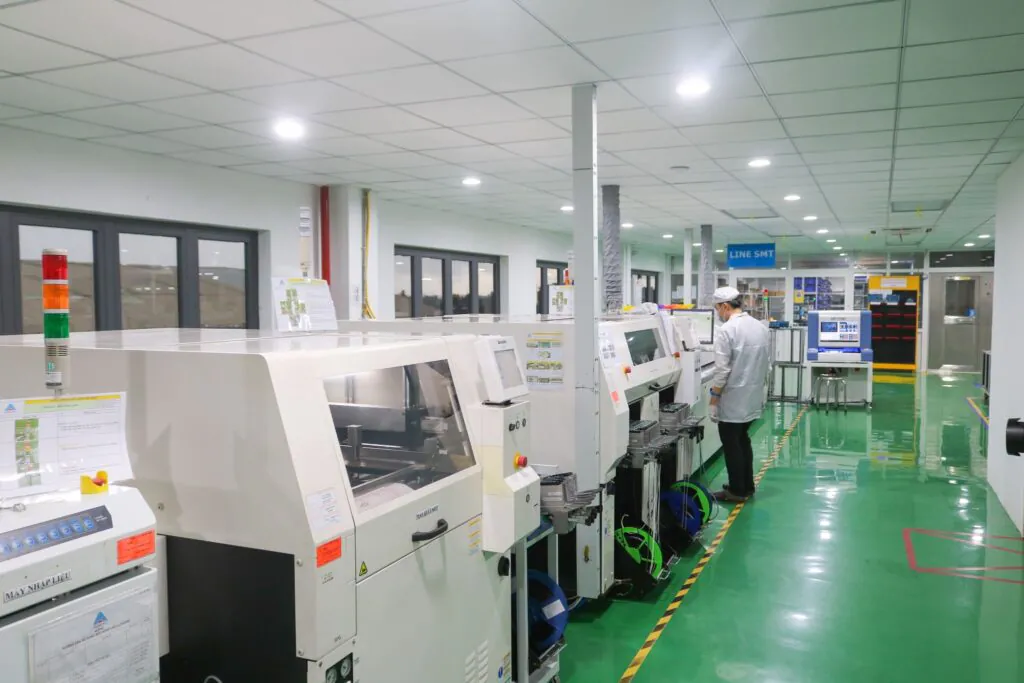

2.2. SMT bán tự động
Dây chuyền bán tự động là sự kết hợp giữa máy móc và thao tác thủ công. Một số công đoạn như in kem hàn hoặc gắn linh kiện được tự động hóa, trong khi các bước khác vẫn cần kỹ thuật viên hỗ trợ. Mô hình này phù hợp với doanh nghiệp có sản lượng vừa phải và đang trong giai đoạn nâng cấp sản xuất.

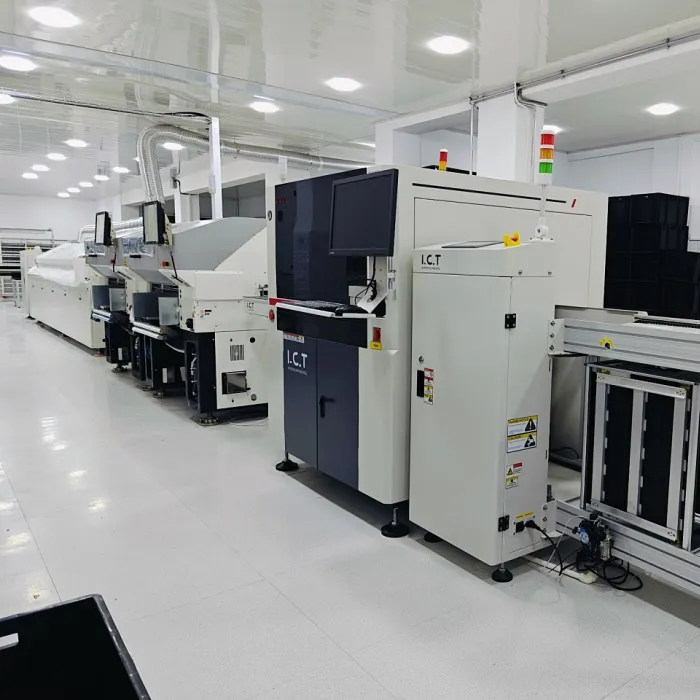

2.3. SMT tự động
Dây chuyền SMT tự động được kết nối đồng bộ từ khâu in kem hàn, gắn linh kiện, hàn Reflow cho đến kiểm tra. Hệ thống này cho năng suất cao, độ chính xác tốt và giảm tối đa sự phụ thuộc vào con người. Đây là lựa chọn phổ biến trong sản xuất hàng loạt các sản phẩm điện tử yêu cầu chất lượng ổn định và tốc độ cao.
3. Các thiết bị được dùng trong dây chuyền SMT
Một dây chuyền SMT hoàn chỉnh có thể bao gồm nhiều thiết bị khác nhau. Mỗi thiết bị đảm nhiệm một công đoạn nhằm đảm bảo PCB được lắp ráp chính xác và ổn định.

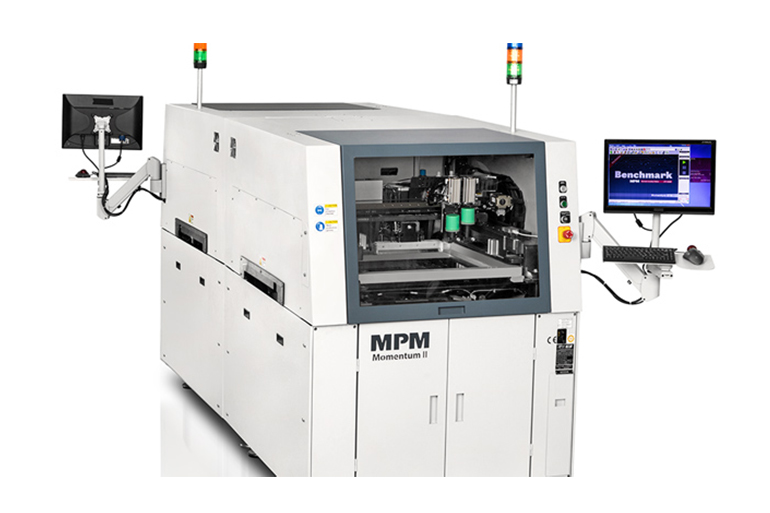

3.1. Máy in kem hàn
Máy in kem hàn có nhiệm vụ đưa một lượng kem hàn chính xác lên các pad trên PCB thông qua stencil.
Đây là công đoạn quan trọng bởi lượng kem hàn không phù hợp có thể gây ra nhiều lỗi trong quá trình hàn như thiếu thiếc, dư thiếc hoặc cầu hàn.

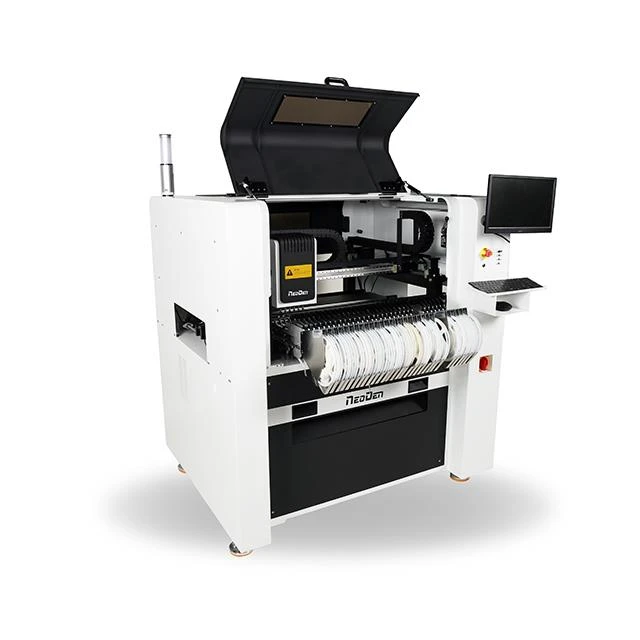

3.2. Máy Pick and Place
Máy Pick and Place có nhiệm vụ gắp các linh kiện SMD từ khay hoặc cuộn linh kiện và đặt chúng vào đúng vị trí trên PCB.
Thiết bị này có tốc độ và độ chính xác cao, giúp giảm đáng kể thời gian lắp ráp so với phương pháp đặt linh kiện thủ công.

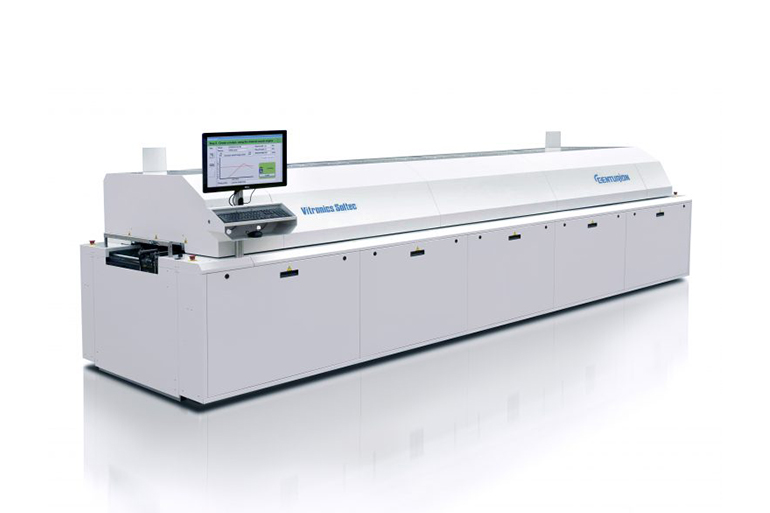

3.3. Lò hàn Reflow
Lò Reflow được sử dụng để gia nhiệt PCB theo một profile nhiệt được kiểm soát. Khi đạt đến nhiệt độ phù hợp, kem hàn nóng chảy và tạo liên kết giữa linh kiện với pad trên PCB.
Sau quá trình gia nhiệt, PCB được làm nguội để hình thành các mối hàn ổn định.

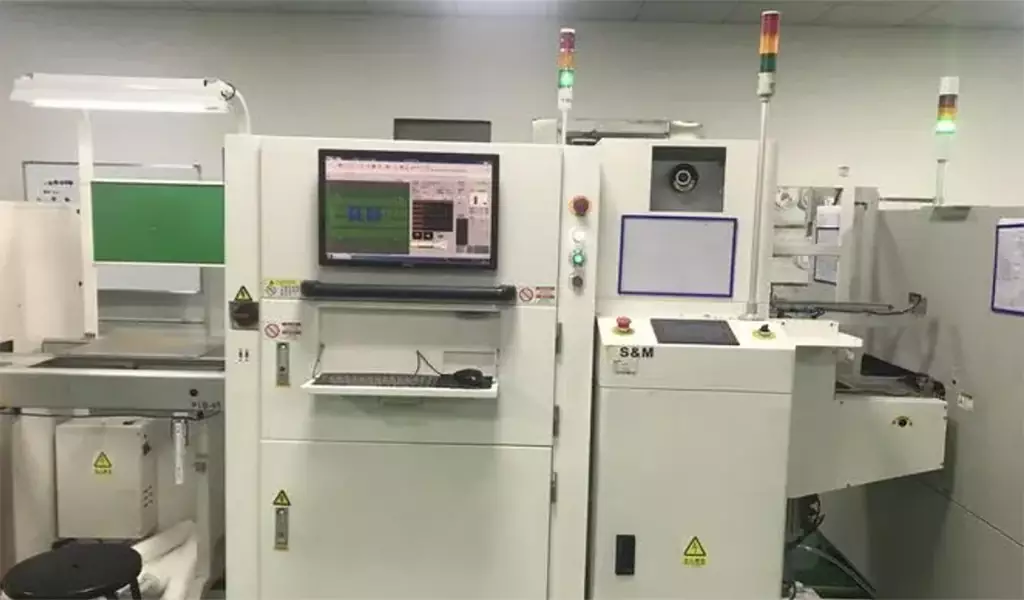

3.4. Máy SPI
SPI (Solder Paste Inspection) là thiết bị kiểm tra lớp kem hàn sau công đoạn in.
Máy có thể kiểm tra các yếu tố như:
- Vị trí kem hàn.
- Lượng kem hàn.
- Độ cao.
- Diện tích và hình dạng lớp kem hàn.
SPI giúp phát hiện sớm các lỗi trước khi PCB chuyển sang công đoạn gắn linh kiện và hàn.

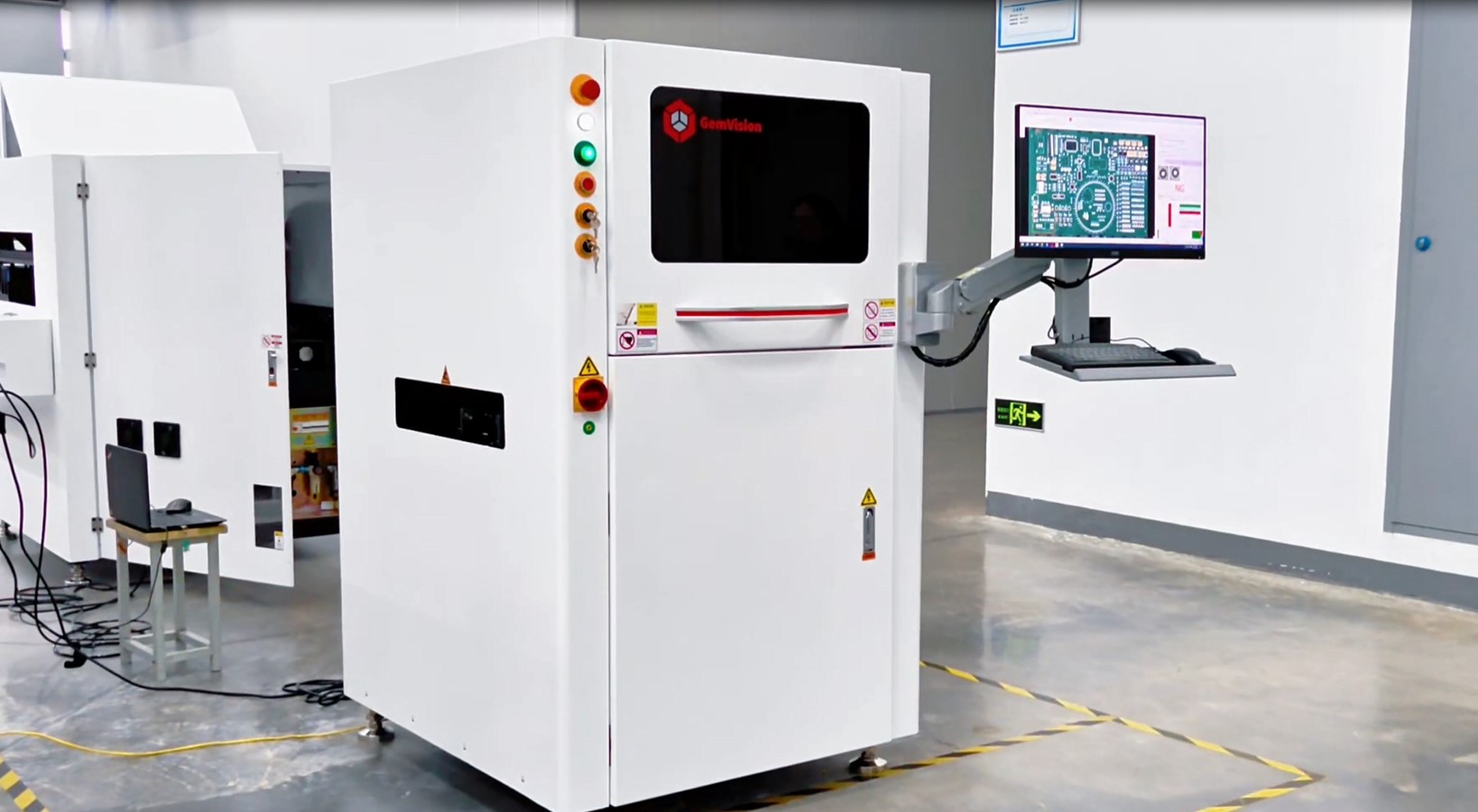

3.5. Máy AOI
AOI (Automated Optical Inspection) là hệ thống kiểm tra quang học tự động.
AOI sử dụng camera và phần mềm xử lý hình ảnh để kiểm tra PCB sau khi gắn và hàn linh kiện. Hệ thống có thể phát hiện một số lỗi như linh kiện thiếu, sai vị trí, lệch linh kiện hoặc bất thường trên mối hàn.
3.6. Các thiết bị hỗ trợ khác
Ngoài các thiết bị chính, dây chuyền SMT còn có thể sử dụng:
- Băng tải PCB: vận chuyển PCB giữa các công đoạn.
- Máy cấp PCB: đưa PCB vào dây chuyền.
- Máy kiểm tra X-Ray: kiểm tra các vị trí hoặc mối hàn khó quan sát bằng phương pháp quang học.
- Thiết bị làm sạch PCB: loại bỏ các chất bẩn hoặc dư lượng không mong muốn sau quá trình sản xuất.
Tùy vào sản phẩm, sản lượng và yêu cầu kiểm soát chất lượng, doanh nghiệp có thể lựa chọn cấu hình dây chuyền SMT khác nhau.
4. Quy trình SMT gồm những bước nào?
Quy trình SMT thường được triển khai theo một chuỗi công đoạn liên tiếp, từ chuẩn bị PCB và linh kiện cho đến gắn, hàn và kiểm tra bo mạch.
Có thể khái quát quy trình:
PCB và linh kiện → Stencil → In kem hàn → Pick and Place → Reflow → Kiểm tra → Hoàn thiện
4.1. Bước 1 – Chuẩn bị PCB và linh kiện
Trước khi đưa vào dây chuyền, PCB và linh kiện cần được kiểm tra để đảm bảo đáp ứng yêu cầu sản xuất.
Các công việc thường gồm:
- Kiểm tra PCB trước khi đưa vào dây chuyền.
- Kiểm tra chủng loại và số lượng linh kiện.
- Kiểm tra tình trạng linh kiện SMD.
- Kiểm tra bề mặt PCB và các pad hàn.
- Đảm bảo PCB, linh kiện và dữ liệu sản xuất tương thích với nhau.
Việc kiểm tra từ đầu giúp hạn chế lỗi phát sinh ở những công đoạn phía sau.
4.2. Bước 2 – Chuẩn bị stencil
Stencil là một khuôn mỏng có các lỗ mở được thiết kế tương ứng với vị trí pad cần in kem hàn trên PCB.
Stencil được đặt chính xác lên PCB để kem hàn có thể đi qua các lỗ mở và phủ lên đúng vị trí cần thiết.
Độ chính xác của stencil và thiết kế lỗ mở có ảnh hưởng trực tiếp đến lượng cũng như hình dạng kem hàn được in trên PCB.
4.3. Bước 3 – In kem hàn lên PCB
Sau khi stencil được căn chỉnh, máy in sẽ đưa kem hàn qua các lỗ mở của stencil.
Kem hàn được phủ lên các pad tương ứng với vị trí cần gắn linh kiện.
Trong công đoạn này cần kiểm soát:
- Vị trí in.
- Lượng kem hàn.
- Độ dày lớp kem hàn.
- Độ đồng đều.
- Khả năng bám trên pad.
Nếu lớp kem hàn được in không chính xác, lỗi có thể tiếp tục xuất hiện ở các bước gắn linh kiện và Reflow.
4.4. Bước 4 – Gắn linh kiện bằng máy Pick and Place
PCB sau khi in kem hàn được đưa sang máy Pick and Place.
Máy sẽ tự động:
- Gắp linh kiện SMD.
- Xác định vị trí và hướng của linh kiện.
- Đặt linh kiện vào đúng vị trí trên PCB.
- Đảm bảo linh kiện tiếp xúc với lớp kem hàn đã được in trước đó.
Đây là công đoạn giúp SMT đạt tốc độ và độ chính xác cao, đặc biệt khi sản xuất PCB có số lượng linh kiện lớn.
4.5. Bước 5 – Hàn Reflow
PCB sau khi gắn linh kiện được đưa qua lò Reflow.
Trong lò, PCB đi qua các vùng nhiệt khác nhau theo profile được thiết lập phù hợp với loại kem hàn, PCB và linh kiện.
Khi đạt đến điều kiện nhiệt phù hợp, kem hàn nóng chảy và tạo liên kết giữa chân linh kiện với pad trên PCB.
Sau đó PCB được làm nguội để tạo thành các mối hàn cố định.
Việc kiểm soát profile nhiệt trong quá trình Reflow rất quan trọng vì nhiệt độ hoặc thời gian không phù hợp có thể ảnh hưởng đến chất lượng mối hàn và linh kiện.
4.6. Bước 6 – Kiểm tra và hoàn thiện PCB
Sau Reflow, PCB được kiểm tra để đánh giá chất lượng lắp ráp.
Các nội dung có thể kiểm tra gồm:
- Ngoại quan PCB.
- Vị trí và hướng của linh kiện.
- Tình trạng linh kiện.
- Chất lượng mối hàn.
- Các lỗi thiếu, lệch hoặc sai linh kiện.
Tùy yêu cầu sản xuất, doanh nghiệp có thể sử dụng AOI, SPI, X-Ray hoặc các phương pháp kiểm tra khác.
Nếu phát hiện lỗi, PCB sẽ được phân loại và xử lý trước khi chuyển sang công đoạn tiếp theo.
5. Ưu điểm và nhược điểm của SMT là gì?
SMT trở thành công nghệ phổ biến trong sản xuất điện tử nhờ khả năng tự động hóa và đáp ứng tốt nhu cầu sản xuất linh kiện nhỏ gọn. Tuy nhiên, công nghệ này cũng có một số hạn chế nhất định.

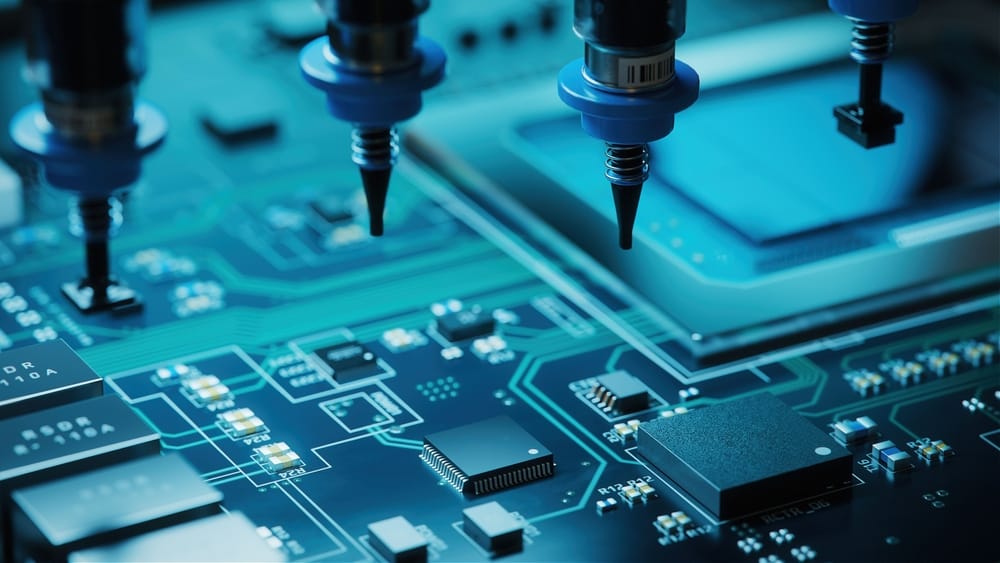

5.1. Ưu điểm của SMT
- Tốc độ sản xuất cao: Máy Pick and Place có thể gắn số lượng lớn linh kiện trong thời gian ngắn, phù hợp với sản xuất hàng loạt.
- Độ chính xác cao: Máy móc tự động giúp kiểm soát vị trí linh kiện tốt hơn so với thao tác thủ công.
- Tiết kiệm diện tích PCB: Linh kiện SMD có kích thước nhỏ, cho phép bố trí nhiều linh kiện trên cùng một diện tích bo mạch.
- Mật độ linh kiện cao: SMT phù hợp với các thiết kế PCB có nhiều linh kiện và yêu cầu kích thước nhỏ.
- Khả năng tự động hóa tốt: Nhiều công đoạn trong dây chuyền có thể được tự động hóa và kiểm soát bằng máy móc.
- Phù hợp sản xuất số lượng lớn: Khi dây chuyền được tối ưu, SMT giúp nâng cao năng suất và tính đồng đều của sản phẩm.
5.2. Nhược điểm của SMT
- Chi phí đầu tư ban đầu cao: Một dây chuyền SMT hoàn chỉnh cần nhiều thiết bị có độ chính xác cao.
- Yêu cầu kỹ thuật nghiêm ngặt: Các thông số về kem hàn, stencil, placement và profile Reflow cần được kiểm soát chặt chẽ.
- Sửa chữa linh kiện nhỏ khó hơn: Các linh kiện SMD có kích thước nhỏ và mật độ cao nên việc kiểm tra, tháo lắp hoặc sửa chữa thủ công có thể phức tạp.
- Không phù hợp với mọi loại linh kiện: Một số linh kiện có yêu cầu đặc biệt về kích thước, công suất hoặc độ bền cơ học vẫn có thể cần sử dụng công nghệ THT hoặc kết hợp SMT và THT.

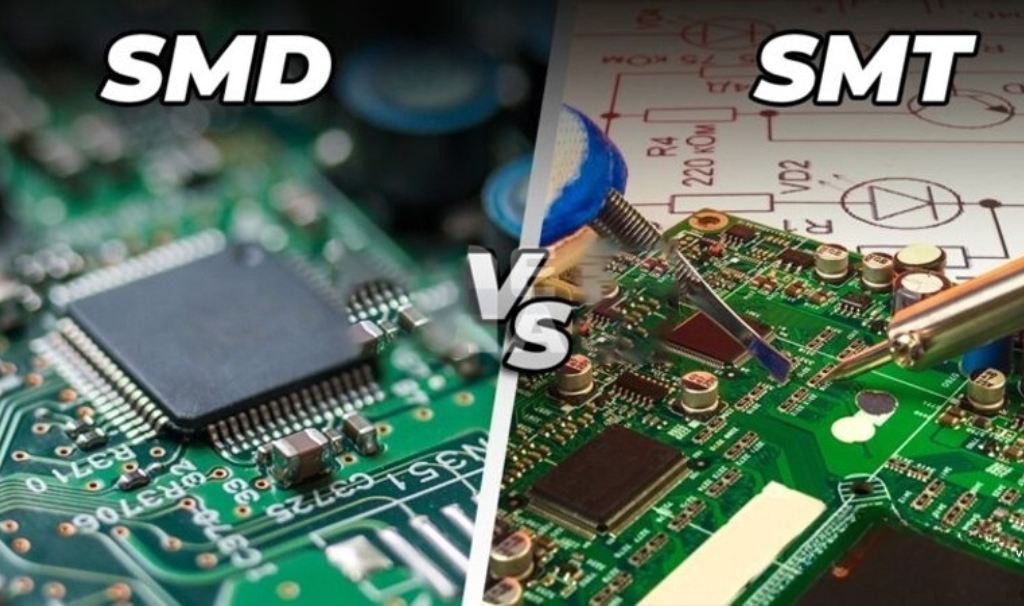

6. So sánh công nghệ SMT với SMD
SMT và SMD thường được nhắc đến cùng nhau nên dễ gây nhầm lẫn. Tuy nhiên, đây là hai khái niệm khác nhau.
New wpDataTable
| Tiêu chí | SMT | SMD |
| Tên đầy đủ | Surface Mount Technology | Surface Mount Device |
| Bản chất | Công nghệ | Linh kiện |
| Ý nghĩa | Phương pháp gắn linh kiện lên PCB | Linh kiện được thiết kế để gắn trên bề mặt PCB |
| Ví dụ | In kem hàn, Pick and Place, Reflow | LED, điện trở, tụ điện, diode, IC... |
| Mối quan hệ | Dùng để lắp ráp linh kiện | Là đối tượng được lắp ráp |
Hiểu đơn giản: SMT là cách thức/công nghệ sản xuất, còn SMD là nhóm linh kiện được sử dụng trong công nghệ đó.
Ví dụ, một module màn hình LED có thể sử dụng LED SMD và nhiều linh kiện SMD khác. Quá trình gắn các linh kiện này lên PCB có thể được thực hiện bằng dây chuyền SMT.
7. Ứng dụng của SMT là gì?
Nhờ khả năng tự động hóa cao, độ chính xác tốt và hỗ trợ linh kiện nhỏ gọn, SMT được ứng dụng rộng rãi trong nhiều lĩnh vực.
7.1. Sản xuất điện thoại và thiết bị di động
Các thiết bị di động yêu cầu bo mạch nhỏ, nhẹ nhưng có mật độ linh kiện cao. SMT giúp đáp ứng yêu cầu này bằng cách sử dụng linh kiện SMD và quy trình lắp ráp tự động.
7.2. Máy tính và thiết bị điện tử
Bo mạch chủ, card điện tử, thiết bị ngoại vi và nhiều sản phẩm điện tử khác đều có thể sử dụng công nghệ SMT trong quá trình sản xuất.
7.3. Thiết bị gia dụng
SMT được ứng dụng trong các bo mạch điều khiển của tivi, máy lạnh, máy giặt, thiết bị nhà bếp và nhiều sản phẩm điện tử gia dụng.
7.4. Điện tử ô tô
Các hệ thống điều khiển, cảm biến, thiết bị giải trí và nhiều bộ phận điện tử trong ô tô sử dụng các PCB được lắp ráp bằng SMT.
7.5. Thiết bị công nghiệp
SMT được sử dụng để sản xuất các bo mạch điều khiển, thiết bị đo lường, hệ thống tự động hóa và nhiều thiết bị điện tử công nghiệp.
7.6. Màn hình LED và thiết bị hiển thị
Trong ngành LED, SMT được sử dụng trong quá trình sản xuất các module và bo mạch, đặc biệt với các sản phẩm sử dụng linh kiện SMD.
8. SMT có vai trò gì trong sản xuất màn hình LED?
Màn hình LED được cấu thành từ nhiều bộ phận như module LED, cabinet, nguồn điện, card điều khiển và các bo mạch điện tử. Trong quá trình sản xuất những bộ phận này, SMT có vai trò quan trọng ở công đoạn lắp ráp linh kiện trên PCB.
8.1. SMT trong sản xuất module LED
Module LED sử dụng PCB để kết nối LED và các linh kiện điện tử. Công nghệ SMT có thể được sử dụng để đặt và hàn các linh kiện lên PCB với tốc độ và độ chính xác cao.
Đặc biệt, với các module có mật độ LED và linh kiện lớn, việc tự động hóa quá trình lắp ráp giúp đảm bảo tính đồng đều giữa các module.
8.2. SMT trong sản xuất các bo mạch điều khiển
Ngoài module LED, nhiều bo mạch điện tử sử dụng trong hệ thống màn hình LED cũng có thể được lắp ráp bằng SMT.
Các linh kiện như IC, điện trở, tụ điện và nhiều linh kiện SMD khác được gắn lên PCB để thực hiện chức năng điều khiển và xử lý tín hiệu.
8.3. SMT giúp tăng độ chính xác khi lắp ráp linh kiện
So với việc đặt linh kiện thủ công, máy Pick and Place có khả năng định vị linh kiện với độ chính xác cao và tốc độ ổn định.
Điều này đặc biệt quan trọng khi PCB có nhiều linh kiện hoặc khoảng cách giữa các vị trí lắp ráp nhỏ.
8.4. SMT phù hợp với module LED mật độ linh kiện cao
Khi pixel pitch của màn hình LED ngày càng nhỏ, thiết kế module cũng có xu hướng yêu cầu mật độ linh kiện cao hơn và kích thước linh kiện nhỏ hơn.
SMT phù hợp với những yêu cầu này nhờ khả năng sử dụng linh kiện SMD nhỏ gọn và tự động hóa quá trình lắp ráp.
9. Câu hỏi thường gặp về SMT
9.1. SMT là viết tắt của từ gì?
SMT là viết tắt của Surface Mount Technology, nghĩa là công nghệ gắn linh kiện bề mặt.
9.2. SMT nghĩa là gì?
SMT là phương pháp lắp ráp trong đó các linh kiện điện tử được đặt và hàn trực tiếp lên bề mặt PCB. Công nghệ này giúp tăng khả năng tự động hóa, tốc độ sản xuất và mật độ linh kiện trên bo mạch.
9.3. SMT và SMD khác nhau như thế nào?
SMT là công nghệ, còn SMD là linh kiện. SMT được sử dụng để gắn các linh kiện SMD lên PCB.
9.4. Dây chuyền SMT gồm những thiết bị gì?
Một dây chuyền SMT có thể gồm máy in kem hàn, máy Pick and Place, lò Reflow, máy SPI, máy AOI cùng các thiết bị hỗ trợ như băng tải PCB, máy cấp PCB và hệ thống kiểm tra.
9.5. SMT có phải là một loại linh kiện không?
Không. SMT là công nghệ sản xuất/lắp ráp, không phải một loại linh kiện. Các linh kiện được sử dụng phổ biến trong SMT được gọi là SMD.
9.6. SMT có được sử dụng trong sản xuất màn hình LED không?
Có. SMT có thể được sử dụng trong quá trình sản xuất module LED và các bo mạch điện tử liên quan đến màn hình LED, đặc biệt khi sản phẩm sử dụng nhiều linh kiện SMD và yêu cầu độ chính xác cao.
Kết luận
SMT (Surface Mount Technology) là công nghệ gắn linh kiện bề mặt được sử dụng rộng rãi trong sản xuất thiết bị điện tử hiện đại. Thông qua các công đoạn như in kem hàn, gắn linh kiện bằng máy Pick and Place, hàn Reflow và kiểm tra tự động, SMT giúp nâng cao tốc độ, độ chính xác và khả năng tự động hóa trong quá trình lắp ráp PCB.
Đối với ngành màn hình LED, SMT có vai trò quan trọng trong sản xuất module và các bo mạch điện tử sử dụng linh kiện SMD. Khi yêu cầu về kích thước nhỏ, mật độ linh kiện cao và pixel pitch ngày càng tăng, công nghệ SMT càng trở nên cần thiết để đáp ứng yêu cầu sản xuất hiện đại.
Hiểu rõ SMT là gì, quy trình SMT và mối quan hệ giữa SMT – SMD – PCB – module LED sẽ giúp người dùng có cái nhìn đầy đủ hơn về công nghệ phía sau những sản phẩm màn hình LED hiện nay.
