Khung màn hình LED là bộ phận dùng để nâng đỡ, cố định module, nguồn, card điều khiển và các linh kiện của màn hình LED. Một hệ khung được thiết kế đúng giúp bề mặt màn hình phẳng, chắc chắn, thuận tiện khi lắp đặt và bảo trì.
Tùy vị trí và kích thước màn hình, khung có thể được làm bằng thép, nhôm hoặc các vật liệu phù hợp khác, đồng thời thiết kế theo dạng cố định, di động, treo hoặc uốn cong. Vì vậy, phần khung cần được tính toán cùng với màn hình ngay từ giai đoạn khảo sát thay vì xử lý sau khi đã chọn xong thiết bị.
1. Khung màn hình LED là gì?
Khung màn hình LED là hệ kết cấu được sử dụng để tạo hình và nâng đỡ toàn bộ màn hình. Các module LED, nguồn, card và dây dẫn được bố trí trên hoặc bên trong hệ khung để tạo thành một màn hình hoàn chỉnh.
Hai bài tham khảo đều xác định khung là phần chịu lực và định hình chính của màn hình, thường sử dụng vật liệu kim loại như thép hoặc nhôm.
Khung không chỉ cần đủ chắc để chịu trọng lượng màn hình mà còn phải đảm bảo độ phẳng. Nếu kết cấu bị cong, vênh hoặc sai kích thước, các module khi ghép lên có thể không đồng đều, tạo khe hở hoặc khiến bề mặt hiển thị bị lệch.
Cần phân biệt khung màn hình LED với cabinet màn hình LED. Cabinet là một cụm hoàn chỉnh chứa module và các linh kiện liên quan, trong khi khung thường là kết cấu lớn dùng để định vị và nâng đỡ toàn bộ hệ thống màn hình tại công trình.
2. Cấu tạo và chức năng của khung màn hình LED
Một hệ khung có thể đơn giản hoặc phức tạp tùy quy mô công trình, nhưng thường gồm khung chịu lực chính, các thanh ngang dọc, vị trí gắn module hoặc cabinet và các phụ kiện liên kết. Một số công trình còn có phần ốp hoàn thiện phía ngoài để che kết cấu và tăng tính thẩm mỹ.

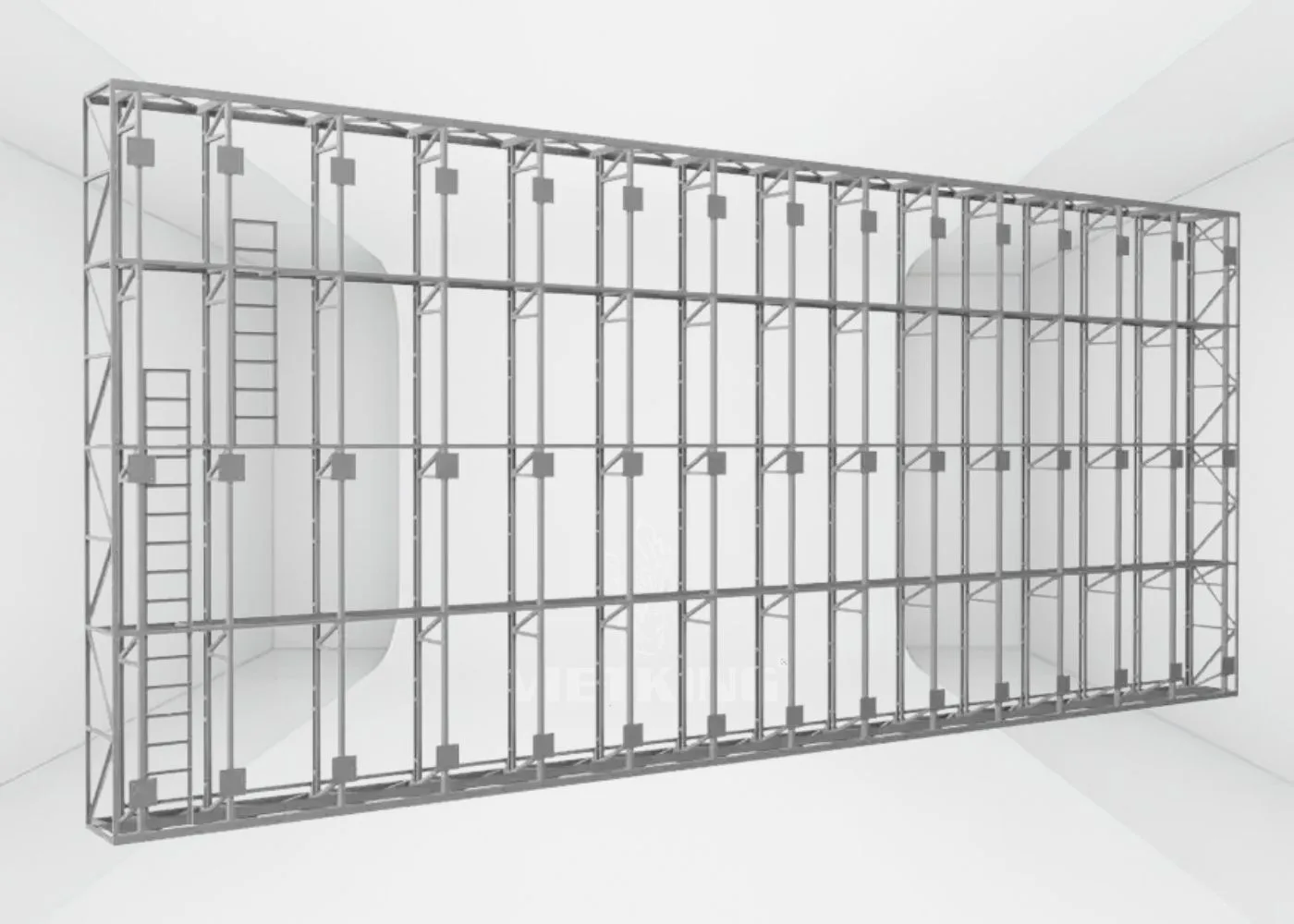

2.1. Khung chịu lực chính
Đây là phần tạo nên kích thước tổng thể và chịu phần lớn tải trọng của màn hình.
Khung phải được thiết kế theo chiều rộng, chiều cao, độ sâu và phương án lắp đặt thực tế. Màn hình nhỏ trong phòng họp sẽ có yêu cầu khác hoàn toàn với màn hình quảng cáo ngoài trời diện tích lớn.
2.2. Thanh ngang và thanh dọc
Các thanh ngang, dọc tạo thành hệ xương để cố định module hoặc cabinet.
Khoảng cách giữa các thanh cần phù hợp với kích thước linh kiện. Nếu bố trí sai, module có thể không đặt đúng vị trí hoặc gặp khó khăn khi tháo lắp.
2.3. Các điểm và phụ kiện liên kết
Bu lông, vít, bản mã, góc nối và những phụ kiện liên kết giúp cố định các bộ phận của khung với nhau hoặc liên kết toàn bộ khung với tường, sàn và kết cấu công trình.
Loại liên kết sử dụng phụ thuộc vào trọng lượng màn hình và vị trí lắp đặt.
2.4. Phần ốp hoàn thiện
Một số màn hình được ốp viền hoặc che mặt bên để không lộ khung, dây dẫn và linh kiện phía trong.
Phần này vừa bảo vệ hệ thống vừa giúp màn hình gọn hơn khi nhìn từ bên ngoài, đặc biệt với màn hình phòng họp, hội trường, showroom và khu vực lễ tân.
Khung màn hình LED có chức năng gì?
Vai trò đầu tiên là chịu lực và cố định màn hình. Toàn bộ module, nguồn, card và dây dẫn cần một kết cấu đủ ổn định để hoạt động lâu dài.
Vai trò thứ hai là đảm bảo độ phẳng của bề mặt hiển thị. Khi các module được đặt trên cùng một mặt phẳng, đường ghép ít bị lộ và hình ảnh trông đồng đều hơn.
Khung cũng ảnh hưởng trực tiếp đến khả năng bảo trì. Nếu thiết kế hợp lý, kỹ thuật viên có thể tháo module, nguồn hoặc card mà không phải tháo cả màn hình.
Ngoài ra, khoảng trống bên trong và phía sau khung còn giúp bố trí nguồn, dây tín hiệu và hỗ trợ lưu thông không khí cho hệ thống.
3. Khung màn hình LED thường được làm bằng vật liệu gì?
Vật liệu cần được lựa chọn theo trọng lượng màn hình, môi trường sử dụng, phương án thi công và yêu cầu thẩm mỹ.
3.1. Khung thép
Thép được sử dụng phổ biến trong các hệ khung cố định nhờ khả năng chịu lực và dễ gia công.
Khung thép phù hợp với màn hình:
- phòng họp, hội trường;
- sân khấu cố định;
- showroom;
- màn hình quảng cáo;
- hệ thống có diện tích lớn.
Với những vị trí có độ ẩm cao hoặc ngoài trời, cần có biện pháp chống ăn mòn phù hợp.
Trong thực tế, thép hộp hoặc thép được xử lý bề mặt thường được sử dụng để tạo hệ xương cho màn hình cố định.
3.2. Khung nhôm
Nhôm có ưu điểm trọng lượng nhẹ, chống ăn mòn và thuận tiện cho những hệ thống cần tháo lắp hoặc di chuyển.
Hai bài tham khảo đều đề cập nhôm là vật liệu thường dùng cho các khung nhẹ và hệ thống di động.
Khung nhôm thường phù hợp với sân khấu, sự kiện hoặc những màn hình không muốn kết cấu quá nặng.
3.3. Thép không gỉ
Thép không gỉ có khả năng chống ăn mòn tốt và độ bền cao, phù hợp với những môi trường có yêu cầu cao hơn về độ bền vật liệu.
Tuy nhiên, lựa chọn vật liệu vẫn cần dựa trên điều kiện công trình thay vì mặc định rằng vật liệu đắt hơn sẽ luôn cần thiết.
3.4. Nhựa kỹ thuật
Một số hệ thống nhỏ hoặc linh kiện chuyên dụng có thể sử dụng nhựa kỹ thuật để giảm trọng lượng và tăng khả năng cách điện. Nextworld đề cập ABS và PC trong nhóm vật liệu này, chủ yếu dành cho những kết cấu nhỏ hoặc ứng dụng chuyên biệt.
Với màn hình diện tích lớn, phần kết cấu chịu lực chính vẫn thường ưu tiên kim loại.
4. Các loại khung màn hình LED phổ biến
Có thể phân loại khung theo phương án lắp đặt và nhu cầu sử dụng.
4.1. Khung màn hình LED cố định
Đây là dạng phổ biến nhất.
Khung được liên kết cố định với tường, sàn hoặc một kết cấu chịu lực và thường được sử dụng lâu dài tại một vị trí.
Phù hợp với:
- màn hình phòng họp;
- hội trường;
- showroom;
- nhà hàng;
- trung tâm thương mại;
- quảng cáo cố định.
Khung cố định có ưu điểm chắc chắn và dễ thiết kế theo chính xác kích thước công trình. Hai nguồn tham khảo đều xếp đây là một trong những loại khung cơ bản nhất.

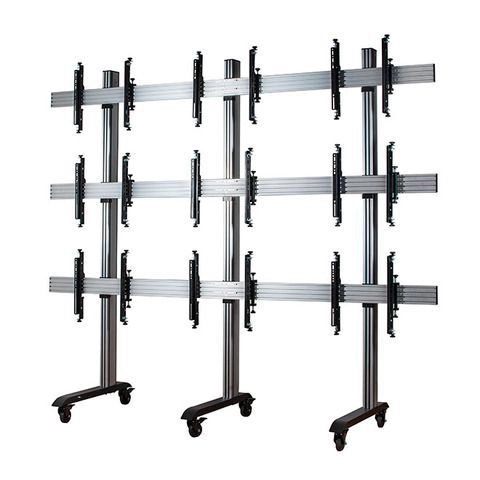

4.2. Khung màn hình LED di động
Khung di động được thiết kế để có thể thay đổi vị trí, tháo rời hoặc vận chuyển thuận tiện.
Một số hệ thống sử dụng bánh xe ở phía dưới; một số khác sử dụng kết cấu nhôm hoặc cabinet có khóa liên kết nhanh.
Loại này phù hợp với:
- sự kiện;
- triển lãm;
- sân khấu;
- hội nghị;
- khu trưng bày thường xuyên thay đổi.
Do phải di chuyển, khối lượng và khả năng tháo lắp thường được ưu tiên hơn khung cố định.
4.3. Khung màn hình LED cong
Khung cong được thiết kế theo bán kính hoặc hình dạng của màn hình nhằm tạo những bề mặt hiển thị không phẳng.
Loại này thường đi cùng màn hình LED cong tại showroom, sân khấu, trung tâm thương mại hoặc các công trình cần tạo hiệu ứng thị giác.
Độ chính xác của kết cấu đặc biệt quan trọng vì sai lệch giữa các đoạn khung có thể làm đường cong bị gãy hoặc khiến module không khớp.

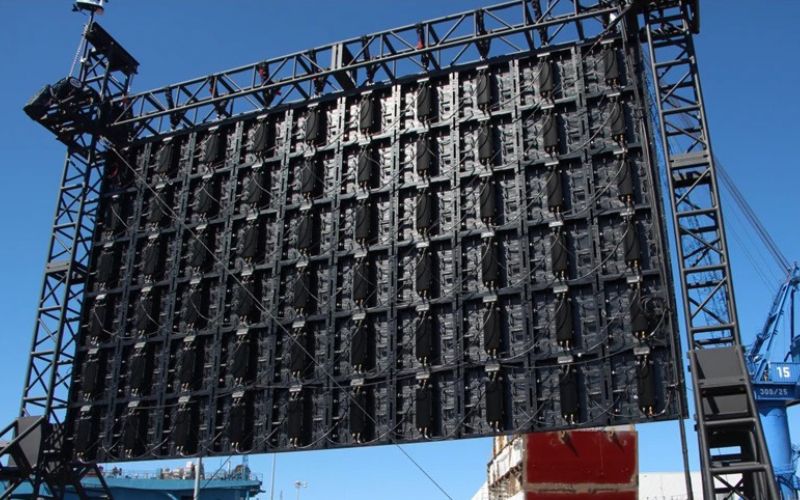

4.4. Khung màn hình LED treo
Với sân khấu hoặc những vị trí không thể dựng kết cấu từ mặt sàn, màn hình có thể được treo bằng hệ khung hoặc rigging phía trên.
Phương án này cần chú ý nhiều hơn đến tổng tải trọng, điểm treo và kết cấu chịu lực của công trình.

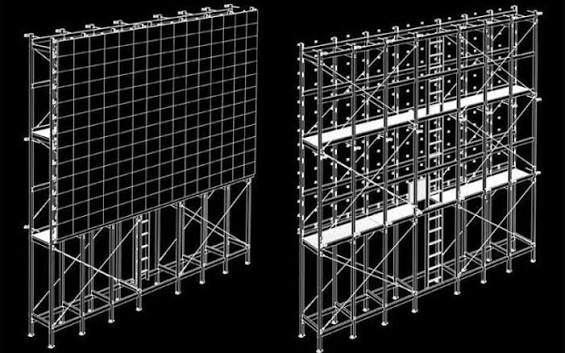

4.5. Khung màn hình LED ngoài trời
Khung của màn hình LED outdoor phải làm việc trong điều kiện mưa, nắng, độ ẩm và gió.
Do đó, ngoài trọng lượng màn hình còn phải tính đến điều kiện môi trường, khả năng chống ăn mòn, không gian bảo trì và phương án cố định hệ thống.
Đây là điểm khiến kết cấu ngoài trời thường phức tạp hơn màn hình indoor cùng diện tích.
5. Cách lựa chọn và những lưu ý khi làm khung màn hình LED
Không nên chọn khung chỉ theo tiêu chí “đủ chắc”. Một hệ khung tốt cần đồng thời phù hợp với màn hình, mặt bằng và phương án bảo trì.
5.1. Xác định kích thước màn hình trước
Kích thước khung phải được tính từ kích thước hiển thị thực tế.
Màn hình LED được ghép từ nhiều module, vì vậy chiều rộng và chiều cao nên tính theo kích thước module LED hoặc cabinet được sử dụng.
Nếu thiết kế khung trước rồi mới cố ghép module vào sau, việc xử lý phần thừa hoặc thiếu có thể trở nên khá phiền phức. Con người vốn đã có đủ cách tự làm khó mình, không cần thêm một bộ khung sai kích thước.
5.2. Tính tổng tải trọng
Không chỉ có module LED tạo ra trọng lượng.
Cần tính cả:
- module hoặc cabinet;
- nguồn;
- card;
- dây dẫn;
- khung;
- tấm ốp;
- thiết bị phụ trợ.
Đặc biệt với màn hình treo hoặc màn hình ngoài trời, tổng tải trọng cần được xem xét cùng với khả năng chịu lực của vị trí lắp.
5.3. Đảm bảo độ phẳng
Đây là một trong những yêu cầu quan trọng nhất.
Nếu khung bị cong hoặc lệch, module có thể bị cao thấp khác nhau, tạo đường nối dễ nhận thấy trên màn hình.
Khung vì vậy cần được kiểm tra trước khi lắp module và tiếp tục cân chỉnh trong quá trình thi công.
5.4. Tính phương án bảo trì từ đầu
Có hai hướng phổ biến là bảo trì phía trước và phía sau.
Nếu màn hình lắp sát tường, phương án bảo trì mặt trước giúp kỹ thuật viên tháo module từ phía trước.
Nếu bảo trì phía sau, cần có đủ khoảng trống để kỹ thuật viên tiếp cận nguồn, card và dây dẫn.
Thiết kế khung mà quên phần này thường chỉ phát huy sự bất tiện vào đúng ngày đầu tiên có linh kiện cần thay.
5.5. Chọn vật liệu theo môi trường
Màn hình trong nhà thường ít chịu ảnh hưởng của thời tiết nên yêu cầu chống ăn mòn thấp hơn ngoài trời.
Ngược lại, khung outdoor cần được tính đến độ ẩm, mưa nắng và điều kiện môi trường thực tế.
Vì vậy không nên áp dụng cùng một phương án khung cho mọi công trình.

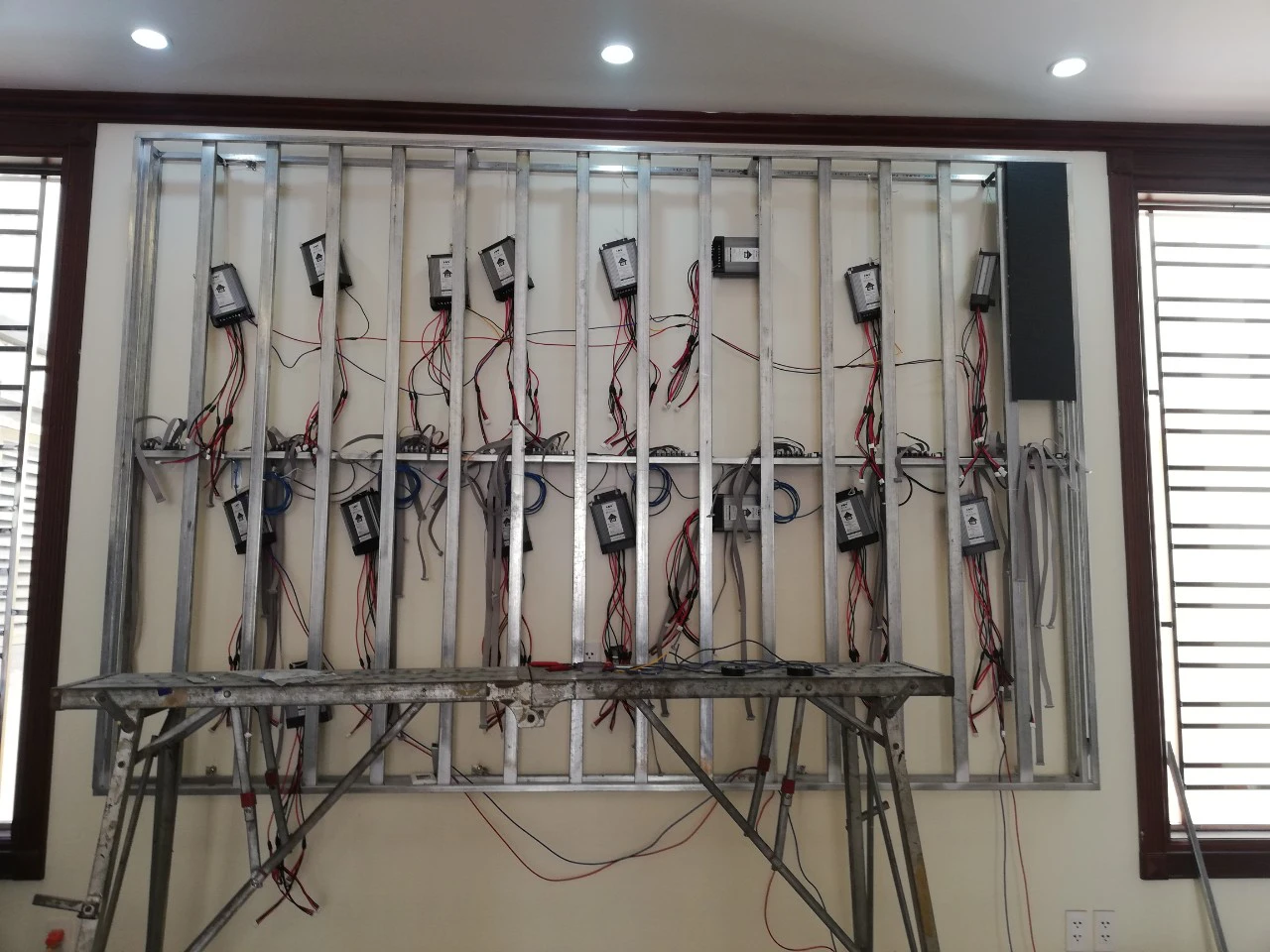

5.6. Chừa không gian cho nguồn và tín hiệu
Bên trong khung còn phải bố trí nguồn, card màn hình LED, dây nguồn và dây tín hiệu.
Việc bố trí cần đủ gọn để dễ kiểm tra, nhưng cũng phải có khoảng trống cần thiết để thao tác khi bảo trì.
5.7. Tính phần hoàn thiện thẩm mỹ
Với phòng họp, hội trường và showroom, màn hình thường nằm ở vị trí dễ nhìn nên phần viền và mặt bên cũng cần được xử lý gọn.
Khung kỹ thuật có thể được che bằng tấm ốp hoặc vật liệu hoàn thiện phù hợp với thiết kế nội thất.
6. Báo giá khung màn hình LED phụ thuộc vào những yếu tố nào?
Không có một đơn giá cố định áp dụng cho mọi khung màn hình LED.
Các yếu tố ảnh hưởng nhiều nhất gồm:
| Yếu tố | Ảnh hưởng đến chi phí |
| Kích thước màn hình | Diện tích càng lớn, lượng vật liệu càng nhiều |
| Vật liệu | Thép, nhôm, inox có chi phí khác nhau |
| Kiểu khung | Cố định, di động, cong hoặc treo |
| Indoor/Outdoor | Ngoài trời yêu cầu kết cấu và bảo vệ cao hơn |
| Phương án bảo trì | Bảo trì trước hoặc sau ảnh hưởng thiết kế |
| Vị trí lắp | Tường, sàn, treo cao có cách thi công khác nhau |
| Hình dạng màn hình | Màn cong hoặc tạo hình riêng phức tạp hơn |
| Phần ốp hoàn thiện | Thay đổi theo vật liệu và yêu cầu thẩm mỹ |
| Điều kiện thi công | Chiều cao, mặt bằng và thiết bị hỗ trợ ảnh hưởng nhân công |
Vì vậy, khi so sánh báo giá, cần xem rõ phạm vi công việc gồm những gì thay vì chỉ so đơn giá theo mét vuông.
Một báo giá khung thấp nhưng chưa gồm phần ốp, gia cố, vận chuyển hoặc thi công thực tế có thể chưa phản ánh đầy đủ tổng chi phí.
để Nextworld tư vấn cấu hình và báo giá theo từng hạng mục.
7. Thi công khung màn hình LED tại Nextworld
Trong một hệ thống thi công màn hình LED, phần khung cần được khảo sát và thiết kế đồng thời với cấu hình màn hình.
7.1. Khảo sát mặt bằng
Kỹ thuật xác định vị trí lắp đặt, kích thước, loại tường hoặc kết cấu, khoảng không phía sau và điều kiện thi công.
Với màn hình ngoài trời hoặc treo cao, cần xem xét thêm phương án chịu lực và tiếp cận khi bảo trì.
7.2. Xác định kích thước màn hình
Kích thước được tính theo loại module hoặc cabinet dự kiến sử dụng để hạn chế phần dư không cần thiết.
Đồng thời cần xác định chiều sâu của màn hình và phần hoàn thiện phía ngoài.
7.3. Thiết kế phương án khung
Từ kích thước và vị trí, lựa chọn vật liệu, kiểu kết cấu, vị trí các thanh ngang dọc và phương án liên kết với công trình.
Ở bước này cũng cần xác định bảo trì phía trước hay phía sau.

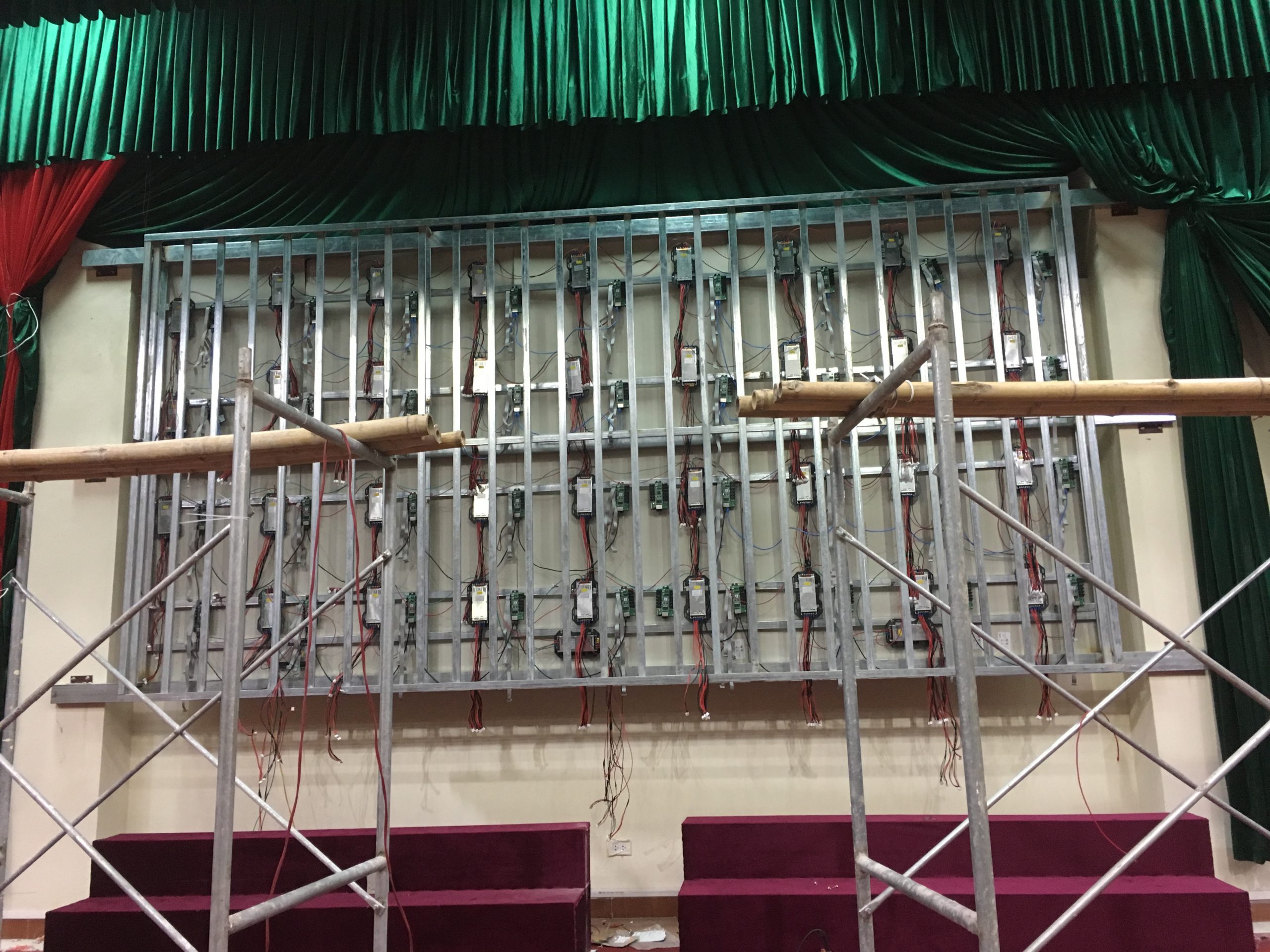

7.4. Gia công và lắp đặt khung
Khung được gia công theo kích thước đã xác định, sau đó đưa vào vị trí lắp và cân chỉnh độ phẳng.
Các vị trí liên kết phải được kiểm tra trước khi lắp module hoặc cabinet.
7.5. Lắp module và linh kiện
Sau khi khung hoàn thiện, module, nguồn, card và dây dẫn được bố trí lên hệ thống.
Bề mặt màn hình tiếp tục được kiểm tra và cân chỉnh để hạn chế lệch giữa các module.
7.6. Hoàn thiện và nghiệm thu
Phần viền hoặc tấm ốp được hoàn thiện sau khi hệ thống đã hoạt động ổn định.
Màn hình được test bằng nền màu, hình ảnh và video để kiểm tra bề mặt, điểm ảnh, màu sắc và tín hiệu trước khi bàn giao.
8. Câu hỏi thường gặp về khung màn hình LED
8.1. Khung màn hình LED thường làm bằng sắt hay nhôm?
Cả hai đều được sử dụng. Thép phù hợp với nhiều hệ thống cố định nhờ khả năng chịu lực và dễ gia công, trong khi nhôm nhẹ hơn và thuận tiện với hệ thống cần di chuyển hoặc tháo lắp.
8.2. Màn hình LED trong nhà có cần làm khung không?
Có, nếu hệ thống sử dụng module rời hoặc cần một kết cấu để cố định màn hình vào vị trí lắp đặt.
Tùy loại cabinet và cách thi công, hình thức khung sẽ khác nhau.
8.3. Khung màn hình LED có ảnh hưởng đến chất lượng hình ảnh không?
Khung không trực tiếp tạo ra hình ảnh nhưng ảnh hưởng đến độ phẳng của màn hình.
Nếu khung cong hoặc sai kích thước, các module có thể bị lệch, tạo khe ghép hoặc khiến bề mặt hiển thị không đồng đều.
8.4. Có thể làm khung màn hình LED cong không?
Có. Hệ khung có thể được thiết kế theo bán kính hoặc hình dạng cụ thể để phù hợp với màn hình LED cong.
8.5. Làm khung có cần chừa khoảng trống phía sau không?
Phụ thuộc phương án bảo trì.
Nếu bảo trì phía sau, cần đủ không gian để kỹ thuật viên thao tác. Nếu sử dụng module bảo trì mặt trước, màn hình có thể lắp sát tường hơn.
8.6. Khung màn hình LED ngoài trời khác gì trong nhà?
Khung ngoài trời cần chú ý nhiều hơn tới tải trọng, tác động của môi trường, khả năng chống ăn mòn và phương án bảo trì.
8.7. Giá khung màn hình LED có tính theo m² không?
Có thể sử dụng diện tích để tham khảo ban đầu, nhưng báo giá hoàn thiện còn phụ thuộc vật liệu, loại khung, vị trí lắp, phần ốp và điều kiện thi công.
Kết luận
Khung màn hình LED là phần kết cấu quyết định độ chắc chắn, độ phẳng và khả năng bảo trì của toàn bộ hệ thống. Vì vậy, khung nên được thiết kế theo chính xác kích thước màn hình, loại module hoặc cabinet, vị trí lắp đặt và điều kiện sử dụng thay vì dùng một cấu hình cố định cho mọi công trình.
