Màn hình LED treo trần là giải pháp lắp màn hình trên cao, phù hợp với sân khấu, hội trường, trung tâm thương mại, showroom và các không gian cần tiết kiệm diện tích. Khi lắp đặt, cần tính kỹ kết cấu chịu lực, vị trí treo và phương án bảo trì để đảm bảo an toàn và thuận tiện sử dụng.
Nextworld tư vấn, cung cấp và thi công màn hình LED treo trần theo từng mặt bằng thực tế, từ lựa chọn loại màn hình, kích thước, pixel pitch đến hệ khung, thiết bị điều khiển và phương án lắp đặt
1. Màn hình LED treo trần là gì?
Màn hình LED treo trần là màn hình được ghép từ nhiều module LED hoặc cabinet, sau đó treo lên phía trên bằng khung thép, cáp hoặc hệ thống treo chuyên dụng. Tùy công trình, màn hình có thể được lắp cố định hoặc thiết kế để nâng hạ, tháo lắp thuận tiện khi sử dụng và bảo trì.
2. Màn hình LED treo trần được sử dụng ở đâu?
Không phải công trình nào cũng cần treo màn hình lên trần. Phương án này phù hợp nhất khi mặt sàn cần giữ thông thoáng, vị trí tường không thuận tiện hoặc màn hình cần được bố trí ở độ cao lớn.
2.1. Sân khấu và sự kiện
Đây là một trong những ứng dụng phổ biến của màn hình LED treo trần.
Màn hình có thể được treo phía sau sân khấu, hai bên hoặc phía trên khu vực biểu diễn để trình chiếu video, visual, logo, hình ảnh camera và các hiệu ứng sân khấu.
Việc treo màn hình giúp giải phóng không gian phía dưới và thuận tiện khi kết hợp với âm thanh, ánh sáng và hệ truss sân khấu.
Nếu màn hình thường xuyên xuất hiện trên camera, cần chú ý tới tần số quét màn hình LED để hạn chế hiện tượng sọc hoặc nhấp nháy khi ghi hình.
2.2. Hội trường và phòng đa năng
Trong một số hội trường, kiến trúc phía trước không phù hợp để dựng khung từ sàn hoặc gắn màn hình sát tường.
Màn hình LED treo trần giúp bố trí bề mặt hiển thị ở độ cao phù hợp mà không chiếm diện tích sân khấu.
Pixel pitch có thể lựa chọn theo khoảng cách từ hàng ghế gần nhất tới màn hình.

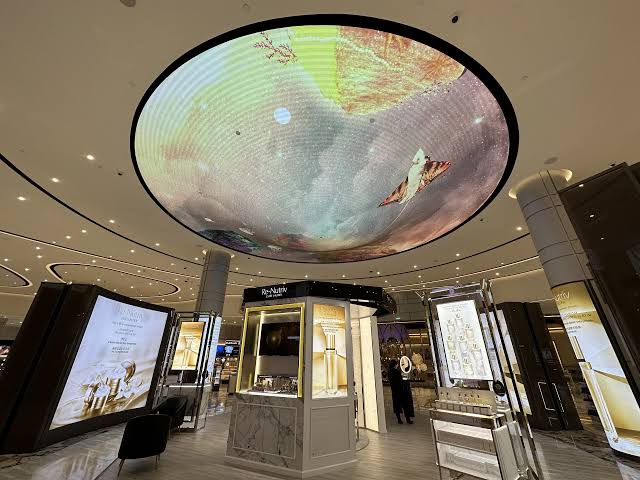

2.3. Trung tâm thương mại
Tại trung tâm thương mại, màn hình LED có thể được bố trí ở sảnh thông tầng hoặc khu vực giao thông chính.
Do người xem quan sát từ nhiều tầng và nhiều hướng, màn hình treo có khả năng tạo điểm nhấn thị giác rõ hơn so với một màn hình đặt sát tường.
Một số công trình còn sử dụng màn hình LED cong hoặc hệ thống nhiều mặt để mở rộng góc quan sát.
2.4. Showroom và cửa hàng lớn
Màn hình treo trên cao có thể dùng để quảng bá sản phẩm, TVC, chương trình khuyến mãi hoặc nội dung thương hiệu.
Phương án này phù hợp với showroom có trần cao và không gian mở, nơi cần giữ khu vực trưng bày phía dưới thông thoáng.
2.5. Nhà thi đấu và không gian thể thao
Một số nhà thi đấu sử dụng cụm màn hình LED treo tại khu vực trung tâm để người xem ở nhiều phía cùng theo dõi tỷ số, hình ảnh thi đấu hoặc nội dung quảng cáo.
Hệ thống có thể gồm 2, 4 hoặc nhiều mặt LED ghép thành một cụm hiển thị.
Với dạng này, việc tính tải trọng và kết cấu treo đặc biệt quan trọng do tổng trọng lượng hệ thống thường lớn hơn màn hình một mặt thông thường.
3. Ưu điểm của màn hình LED treo trần
Màn hình LED treo trần không phải lựa chọn mặc định cho mọi công trình, nhưng có nhiều lợi thế khi được sử dụng đúng không gian.
3.1. Tiết kiệm diện tích mặt sàn
Do không cần chân đỡ từ sàn, khu vực phía dưới màn hình vẫn có thể sử dụng cho sân khấu, lối đi, khu trưng bày hoặc bố trí bàn ghế.
3.2. Tăng khả năng quan sát
Màn hình đặt ở độ cao phù hợp giúp người ngồi hoặc đứng phía sau dễ quan sát hơn, đặc biệt trong hội trường, nhà thi đấu và không gian đông người.
3.3. Linh hoạt về vị trí
Hệ thống treo cho phép bố trí màn hình tại những vị trí mà tường hoặc mặt sàn không thuận tiện để thi công.
Trong sân khấu, màn hình còn có thể kết hợp trực tiếp với hệ truss âm thanh và ánh sáng.
3.4. Tạo hiệu ứng thị giác
Màn hình lớn đặt trên cao có thể trở thành điểm tập trung trong trung tâm thương mại, showroom, sân khấu hoặc sảnh thông tầng.
Đặc biệt, những hệ thống có chuyển động hoặc tạo hình đặc biệt có thể trở thành một phần của thiết kế không gian chứ không chỉ đơn thuần là thiết bị trình chiếu.
3.5. Có thể thiết kế nhiều hình dạng
Tùy cabinet và kết cấu, màn hình có thể được thiết kế dạng phẳng, cong, nhiều mặt, dạng lưới hoặc tạo thành các cụm LED chuyển động.
Đây cũng là cơ sở hình thành nhiều loại màn hình LED gắn trần khác nhau.
4. Các loại màn hình LED gắn trần khác nhau
Màn hình LED gắn trần có thể được thiết kế theo nhiều dạng, từ màn hình phẳng cố định đến hệ thống LED có khả năng chuyển động. Mỗi loại phù hợp với một mục đích và không gian khác nhau.

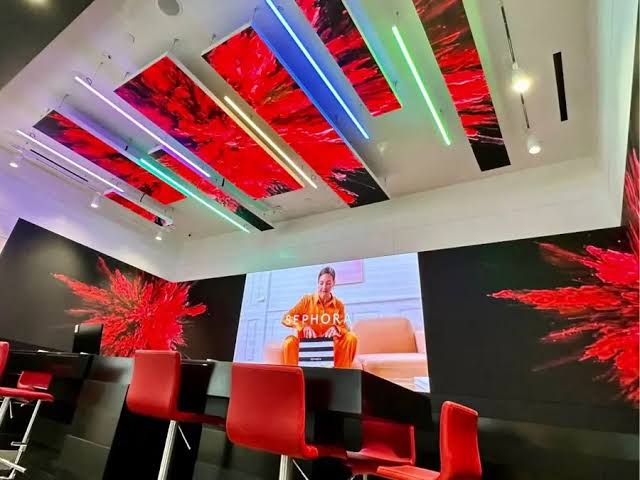

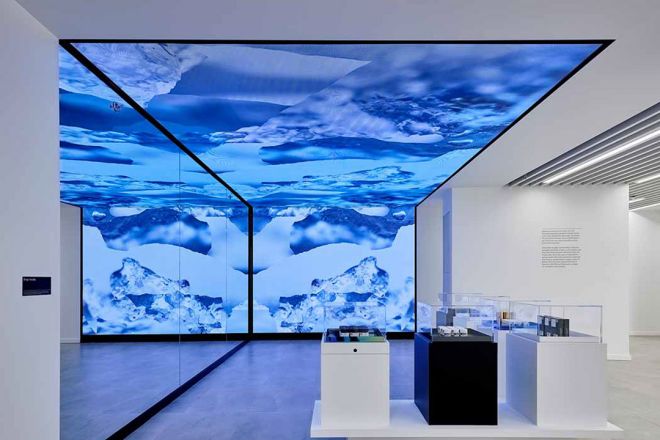

4.1. Màn hình LED gắn trần thông thường
Đây là dạng đơn giản và phổ biến nhất. Màn hình LED phẳng được lắp lên hệ khung thép hoặc kết cấu chịu lực phía trên để tạo thành một bề mặt trình chiếu lớn.
Loại này phù hợp với hội trường, showroom, sân khấu, sảnh hoặc những khu vực cần màn hình cố định trên cao.
Ưu điểm là cấu tạo tương đối đơn giản, dễ lựa chọn kích thước và có thể sử dụng nhiều loại module hoặc cabinet LED khác nhau.
Tuy nhiên, màn hình phẳng thông thường vẫn có một số hạn chế. Khi tắt, bề mặt màn hình tạo thành một mảng tối khá lớn và có thể ảnh hưởng tới thiết kế tổng thể của trần. Khối lượng màn hình cùng hệ khung cũng tương đối lớn.
Nếu màn hình được treo quá cao và không có phương án bảo trì từ đầu, kỹ thuật viên có thể phải sử dụng giàn giáo hoặc thiết bị nâng mỗi khi cần kiểm tra và sửa chữa.

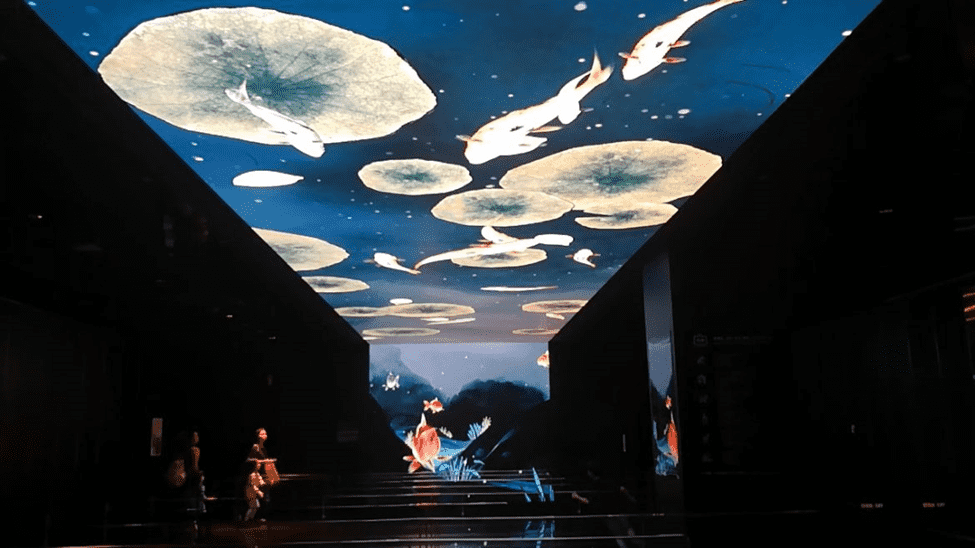

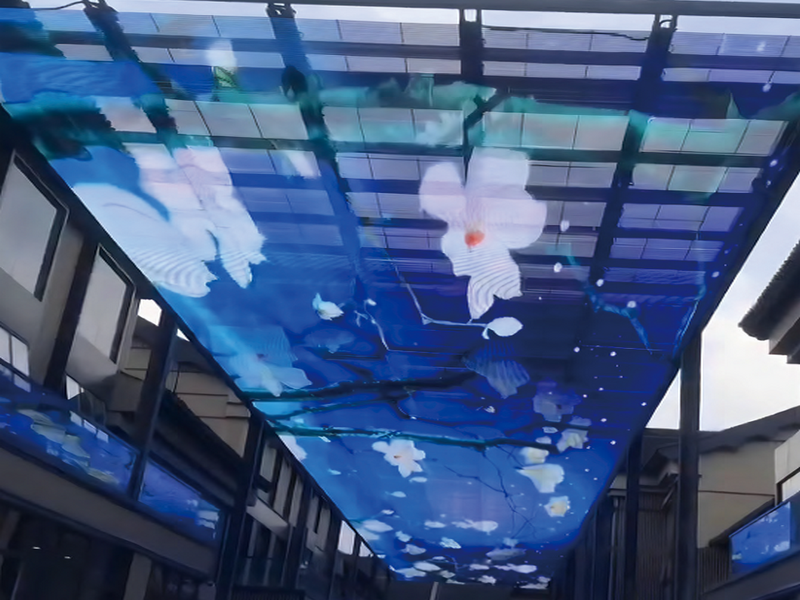

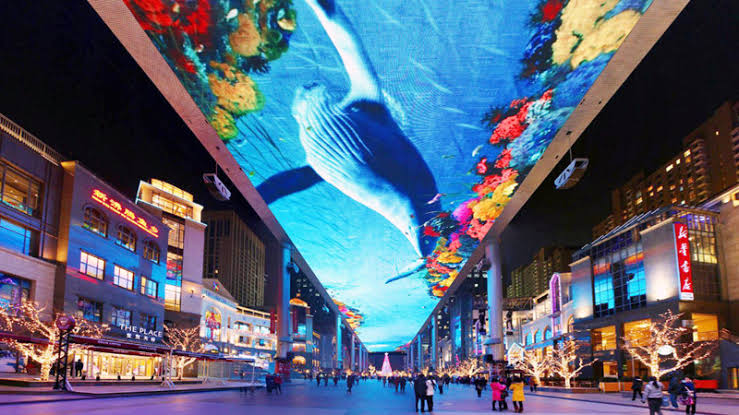

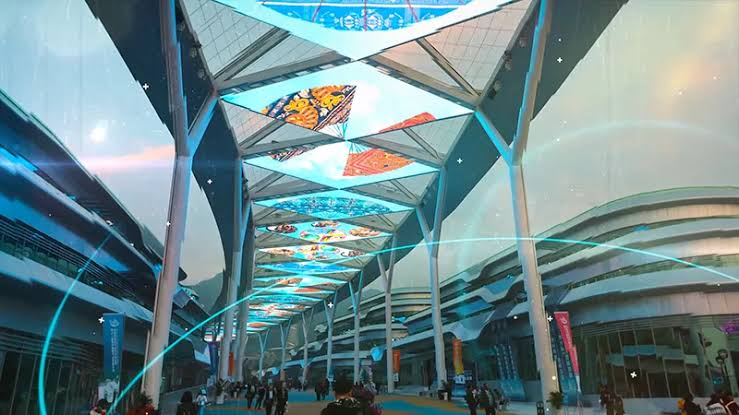

4.2. Trần LED dạng lưới
Trần LED dạng lưới sử dụng kết cấu hiển thị có độ thoáng cao hơn màn hình LED kín thông thường.
Ưu điểm nổi bật của loại này là trọng lượng nhẹ và khả năng thông gió tốt. Kết cấu hở giúp nhiệt dễ thoát ra ngoài và hạn chế việc phải sử dụng hệ thống làm mát phức tạp.
Khi được tích hợp vào không gian trần, hệ LED dạng lưới cũng ít tạo cảm giác nặng nề hơn một mảng màn hình kín.
Màn hình vẫn có thể trình chiếu hình ảnh, video và thay đổi nội dung theo nhu cầu sử dụng. Độ sáng và khả năng tái tạo màu sắc giúp hệ thống vừa đảm nhiệm vai trò trình chiếu vừa tạo hiệu ứng trang trí cho không gian.
Loại này phù hợp với trung tâm thương mại, sảnh lớn, không gian thương mại hoặc những công trình cần kết hợp màn hình với kiến trúc trần.
4.3. Màn hình LED trần ma trận 5D
Màn hình LED trần 5D sử dụng nhiều màn hình LED nhỏ được bố trí thành dạng ma trận.
Mỗi cụm LED có thể được điều khiển bằng hệ thống động cơ riêng. Sau khi được lập trình, các màn hình có thể thay đổi vị trí hoặc góc hiển thị kết hợp với nội dung video để tạo hiệu ứng chuyển động lập thể.
Thay vì chỉ hiển thị hình ảnh trên một bề mặt cố định, toàn bộ hệ thống có thể tham gia vào hiệu ứng trình diễn.
Khi kết hợp nội dung được thiết kế riêng với chuyển động cơ khí, màn hình có thể tạo các hiệu ứng lật, đóng mở hoặc thay đổi hình khối.
Dạng màn hình này phù hợp với những không gian cần hiệu ứng trình diễn mạnh như sảnh thương mại lớn, trung tâm giải trí, triển lãm hoặc các công trình muốn tạo điểm nhấn kiến trúc.
Do có thêm hệ động cơ và bộ điều khiển chuyển động, cấu tạo của màn hình LED trần 5D phức tạp hơn đáng kể so với màn hình LED cố định.
4.4. Màn hình LED treo trần chuyển động
Đây là dạng màn hình kết hợp LED với hệ thống cơ khí treo và điều khiển chuyển động.
Thay vì một màn hình lớn cố định, hệ thống có thể gồm nhiều màn hình LED hình vuông hoặc các module hiển thị hoạt động tương đối độc lập.
Thông qua phần mềm và hệ thống điều khiển, từng màn hình có thể nâng, hạ hoặc di chuyển theo quỹ đạo đã được lập trình trước.
Ví dụ, nhiều màn hình có thể thay đổi độ cao liên tục để tạo thành hiệu ứng sóng hoặc các hình khối chuyển động trong không gian.
Một hệ thống dạng này thường gồm:
- các màn hình LED;
- động cơ servo;
- bộ điều khiển động cơ;
- hệ thống chuyển động cơ khí;
- bộ lập trình công nghiệp;
- trung tâm điều khiển;
- phần mềm điều khiển và nội dung trình chiếu.
So với màn hình LED treo cố định, dạng chuyển động có khả năng tạo hiệu ứng thị giác mạnh hơn nhưng đồng thời yêu cầu cao hơn về cơ khí, điều khiển, tải trọng và an toàn vận hành.
Do đó, hệ thống cần được thiết kế đồng bộ giữa phần LED, kết cấu treo và chuyển động ngay từ đầu.
5. Những yếu tố quan trọng khi thiết kế màn hình LED treo trần
So với màn hình lắp sát tường, màn hình treo trần có yêu cầu cao hơn về kết cấu và an toàn.
Đây là phần cần được tính ngay từ trước khi đặt hàng màn hình.
5.1. Kiểm tra kết cấu chịu lực
Không phải mọi loại trần đều có thể chịu tải của màn hình LED.
Trần thạch cao và các lớp trần trang trí chủ yếu có chức năng hoàn thiện, không phải kết cấu chịu lực.
Tải trọng màn hình cần được truyền về dầm, khung thép hoặc hệ kết cấu phù hợp phía trên.
Với màn hình lớn hoặc hệ thống có chuyển động, việc kiểm tra khả năng chịu tải của kết cấu càng quan trọng.
5.2. Tính tổng trọng lượng hệ thống
Không nên chỉ tính trọng lượng module LED.
Tổng tải trọng còn có thể bao gồm cabinet, nguồn, card, khung thép, dây điện, dây tín hiệu, phụ kiện treo và các thiết bị cơ khí nếu có.
Với màn hình LED 5D hoặc màn hình chuyển động, cần tính thêm động cơ và hệ thống chuyển động.
5.3. Chọn cabinet phù hợp
Với màn hình sân khấu hoặc hệ thống cần tháo lắp, cabinet nhẹ và có cơ cấu liên kết chắc chắn thường thuận tiện hơn.
Cabinet nhôm đúc thường được lựa chọn nhờ trọng lượng thấp và khả năng ghép nhanh.
5.4. Lựa chọn Pixel Pitch
Pixel pitch nên được lựa chọn theo khoảng cách quan sát thay vì chỉ dựa vào việc màn hình được treo trên trần.
Có thể tham khảo:
| Khoảng cách xem gần nhất | Pixel pitch tham khảo |
| 1,5–2,5 m | P1.53 – P1.86 |
| 2–3 m | P1.86 – P2 |
| 3–4 m | P2 – P2.5 |
| 4–6 m | P2.5 – P3 |
| Trên 6 m | P3 trở lên |
P càng nhỏ thì mật độ điểm ảnh càng cao nhưng chi phí cũng tăng tương ứng.
5.5. Xác định phương án bảo trì
Màn hình đặt trên cao khó tiếp cận hơn màn hình sát sàn.
Do đó cần tính trước khả năng tháo module, tiếp cận nguồn và card hoặc hạ màn hình xuống khi cần sửa chữa.
Đối với màn hình cố định, bảo trì mặt trước có thể là một phương án thuận tiện.
Với hệ thống chuyển động, phương án đưa các cụm LED về vị trí bảo trì cũng cần được tính ngay trong thiết kế.
5.6. Tính hệ thống điện và tín hiệu
Tủ điện phải đáp ứng tổng công suất của toàn màn hình và được chia tải phù hợp.
Dây điện và tín hiệu cũng cần được cố định chắc chắn, đặc biệt với màn hình có chuyển động.
Card nhận, card gửi và bộ xử lý phải được bố trí để tín hiệu ổn định.
Có thể tham khảo thêm về card màn hình LED và bộ xử lý màn hình LED để hiểu vai trò của từng thiết bị.
6. Những điều cần lưu ý khi lắp đặt màn hình LED gắn trần
6.1. Đảm bảo kết cấu chịu lực
Điểm treo phải được liên kết với dầm, khung thép hoặc kết cấu có khả năng chịu tải. Không nên treo màn hình trực tiếp vào trần thạch cao hoặc các lớp trần trang trí.
6.2. Chọn chiều cao và góc đặt phù hợp
Màn hình cần được đặt ở độ cao và góc nhìn phù hợp với vị trí người xem. Treo quá cao hoặc sai góc có thể khiến nội dung khó quan sát dù màn hình có chất lượng tốt.
6.3. Bố trí điện và đường tín hiệu
Nguồn điện, dây tín hiệu và tủ điện nên được tính ngay từ khi thiết kế để hệ thống hoạt động ổn định, đồng thời hạn chế dây dẫn lộ ra ngoài hoặc gây khó khăn khi bảo trì.
6.4. Tính phương án bảo trì
Do màn hình được lắp trên cao, cần xác định từ đầu cách tiếp cận module, nguồn và card khi xảy ra sự cố. Có thể sử dụng bảo trì mặt trước, thiết bị nâng hoặc phương án hạ màn hình tùy từng công trình.
6.5. Điều chỉnh độ sáng phù hợp
Với màn hình trong nhà, độ sáng màn hình LED nên được điều chỉnh theo ánh sáng của không gian. Màn hình quá sáng có thể gây chói và làm người xem khó chịu.
6.6. Chú ý tần số quét khi quay camera
Nếu màn hình thường xuyên xuất hiện trong video, livestream hoặc chương trình sân khấu, nên lựa chọn tần số quét phù hợp để hạn chế hiện tượng sọc và nhấp nháy khi quay.
7. Báo giá màn hình LED treo trần phụ thuộc vào những yếu tố nào?
Không có một mức giá cố định áp dụng cho mọi màn hình LED treo trần.
Chi phí phụ thuộc vào cả phần hiển thị, kết cấu và mức độ phức tạp của hệ thống.
| Yếu tố | Ảnh hưởng đến chi phí |
| Loại màn hình | Cố định, dạng lưới, 5D hoặc chuyển động |
| Pixel pitch | P càng nhỏ, mật độ điểm ảnh càng cao |
| Diện tích | Tăng số module, nguồn và card |
| Loại cabinet | Cabinet nhẹ hoặc chuyên dụng có giá khác nhau |
| Khung treo | Phụ thuộc tải trọng và vị trí |
| Hệ thống cơ khí | Ảnh hưởng lớn với LED 5D và LED chuyển động |
| Bộ điều khiển | Theo độ phân giải và chức năng |
| Tủ điện | Theo tổng công suất |
| Chiều cao thi công | Có thể cần giàn giáo hoặc thiết bị nâng |
| Điều kiện mặt bằng | Ảnh hưởng nhân công và thời gian thi công |
Với màn hình LED treo trần chuyển động, chi phí còn bao gồm động cơ, bộ điều khiển chuyển động và hệ thống cơ khí.
Do đó, hai màn hình có cùng diện tích nhưng khác loại kết cấu có thể có tổng chi phí rất khác nhau.
Để lập dự toán sát thực tế, cần có kích thước màn hình, hình ảnh vị trí treo, chiều cao, khoảng cách xem, loại kết cấu phía trên và yêu cầu về hiệu ứng hiển thị.
để Nextworld tư vấn cấu hình và báo giá theo từng hạng mục.
8. Quy trình thi công màn hình LED treo trần tại Nextworld
Nextworld tư vấn và thi công màn hình LED treo trần cho hội trường, sân khấu, showroom, trung tâm thương mại và các không gian thương mại.
8.1. Khảo sát vị trí
Kỹ thuật xác định kích thước khu vực lắp, chiều cao, khoảng cách xem, nguồn điện, đường tín hiệu và vị trí kết cấu chịu lực.
8.2. Lựa chọn loại màn hình
Từ mục đích sử dụng, xác định màn hình cố định, dạng lưới hoặc hệ thống có hiệu ứng chuyển động.
Sau đó lựa chọn Pixel Pitch, cabinet và thiết bị điều khiển phù hợp.
8.3. Thiết kế kết cấu treo
Kết cấu được thiết kế theo tổng trọng lượng màn hình và điều kiện thực tế của công trình.
Với hệ thống 5D hoặc màn hình chuyển động, phần cơ khí và động cơ phải được tính đồng thời với kết cấu treo.
8.4. Lắp đặt hệ thống
Sau khi hoàn thiện kết cấu, màn hình, nguồn, card và các thiết bị liên quan được lắp đặt.
Đường nguồn và tín hiệu cần được bố trí gọn và chắc chắn.
8.5. Cấu hình và cân chỉnh
Hệ thống được mapping, thiết lập độ phân giải và cân chỉnh độ sáng, màu sắc.
Với màn hình có chuyển động, phần cơ khí và chương trình điều khiển cũng được cấu hình theo hiệu ứng thiết kế.
8.6. Test và nghiệm thu
Màn hình được kiểm tra bằng nền màu, hình ảnh, video và nội dung thực tế.
Nếu có camera, cần quay thử để kiểm tra sọc hoặc flicker.
Với hệ thống chuyển động, cần kiểm tra thêm quỹ đạo, độ ổn định và hoạt động đồng bộ giữa các cụm LED.
9. Câu hỏi thường gặp về màn hình LED treo trần
9.1. Có thể treo màn hình LED trực tiếp lên trần thạch cao không?
Không nên. Trần thạch cao chủ yếu là lớp hoàn thiện, không phải kết cấu chịu lực. Hệ treo cần liên kết với dầm, khung thép hoặc kết cấu chịu lực phù hợp phía trên.
9.2. Màn hình LED treo trần có an toàn không?
Có nếu hệ thống được tính đúng tải trọng, sử dụng phụ kiện phù hợp và liên kết với kết cấu chịu lực đáp ứng yêu cầu.
9.3. Trần LED dạng lưới khác màn hình LED thông thường thế nào?
LED dạng lưới có kết cấu thoáng và trọng lượng nhẹ hơn, giúp thông gió tốt và phù hợp với những thiết kế cần giảm cảm giác nặng của một bề mặt màn hình kín.
9.4. Màn hình LED trần 5D hoạt động như thế nào?
Hệ thống sử dụng nhiều cụm màn hình nhỏ kết hợp với động cơ và chương trình điều khiển. Các cụm LED có thể thay đổi vị trí hoặc góc để tạo hiệu ứng hình ảnh chuyển động.
9.5. Màn hình LED treo trần chuyển động có thể tạo hiệu ứng gì?
Tùy cấu hình cơ khí và chương trình điều khiển, nhiều màn hình độc lập có thể nâng hạ theo các quỹ đạo được lập trình như hiệu ứng sóng hoặc các hình khối chuyển động.
9.6. Màn hình treo cao có khó bảo trì không?
Khó hơn màn hình đặt thấp nếu không tính phương án bảo trì ngay từ đầu. Có thể sử dụng bảo trì mặt trước, thiết bị nâng hoặc cơ cấu đưa màn hình về vị trí thuận tiện hơn.
10. Kết luận
Màn hình LED treo trần có nhiều dạng từ màn hình phẳng cố định, LED dạng lưới đến các hệ thống 5D và màn hình chuyển động. Việc lựa chọn cần dựa trên không gian, mục đích trình chiếu, khoảng cách quan sát và mức độ hiệu ứng mong muốn.
Do hệ thống được lắp trên cao, tải trọng, kết cấu chịu lực và phương án bảo trì cần được tính ngay từ đầu. Với các hệ thống có chuyển động, phần LED, cơ khí và điều khiển cũng phải được thiết kế đồng bộ.
Nextworld tư vấn, cung cấp và thi công màn hình LED treo trần theo từng công trình, từ lựa chọn cấu hình đến kết cấu, lắp đặt, điều khiển và nghiệm thu hệ thống.
